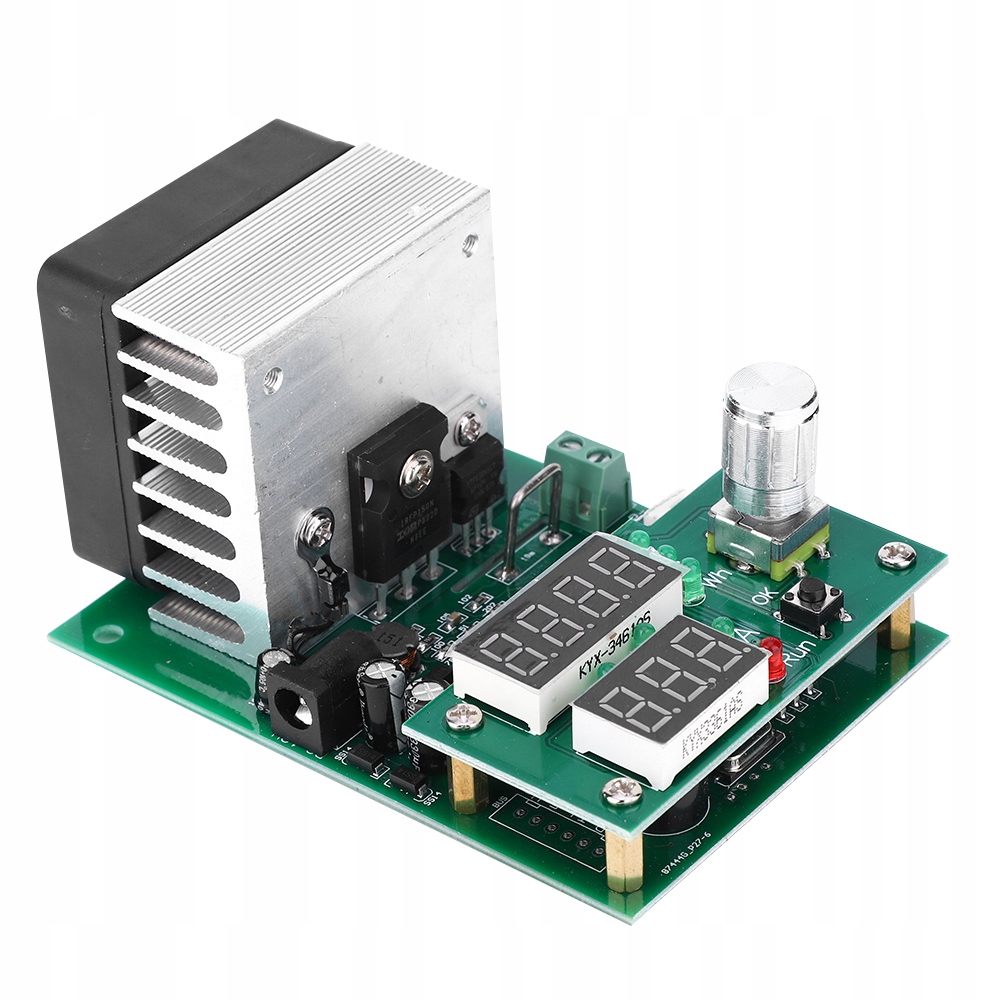

30 В 10a 60 Вт тестер ємності акумулятора

⚙️Функція:✅Оригінальні ІЧ-лампи живлення, фабричний високошвидкісний вентилятор NMB на подвійному кульковому підшипнику з функцією безступінчатого контролю температури, з промисловим радіатором із великими зубцями, не боїться пилу, може забезпечити тривалу робочу стабільність (конструкція промислового класу відмовляється від використання дешевого радіатора ЦП), резервне живлення становить не менше 50% (25 ℃).

✅Класичний цифровий трубковий дисплей, інтуїтивно зрозумілий і міцний (порівняно з LCD більш стійкий до високої температури, майже непогано).

✅Налаштування обертового енкодера, легке керування з різними функціями!

✅Багатотональний звуковий сигнал, великий досвід роботи.

✅Всі 100% старіння після заводу.

✅З функцією автоматичного запам’ятовування повних параметрів дуже підходить для встановлення шафи з автоматичним старінням джерела живлення.

⚙️Технічні характеристики:

Режим роботи: одномодовий постійний струм (CC)

Струм розряду: 0,20-9,99 A, крок 0,1 A або 0,01 A

Максимальна похибка струму розряду: 0,7%-0,01A

Максимальна похибка тесту ємності: 0,5A 2,5%, 2A 1,5%, 5A і вище 1,2%

Діапазон налаштування нижньої лінії (кінцевої напруги): 1,0-25,0 В із кроком 1 В або 0,1 В

Напруга розряду: 1,00-30,00 В (залежно від внутрішнього опору MOS та інших втрат, виміряна вхідна напруга 1 В може підтримувати струм до 6-7A, 9,99A слід вимірювати, коли напруга перевищує 1,3V)

Максимальна похибка вимірювання напруги: 0,8% +-0,02V

Максимальна потужність: 60W понад потужність автоматично обмежує максимальний струм (для найвищих 60W для 6V він може відкрити 9,99A, тоді як у 20V максимум може відкрити лише 3,00 A)

Акумулятор із максимальним статистичним значенням тесту: 999,9 А·год або 9999 Вт·год, досягаючи значення зупинки тестування (до першого значення умови зупинки)

Положення отвору позиціонування: 60 мм * 88 мм діаметр отвору 3,2 мм

Живлення навантаження: струм 12 В 0,5 A або більше

Вентилятор керування: інтелектуальне керування вентилятором (вентилятор може автоматично та плавно регулювати швидкість відповідно до температури радіатора)

Функція захисту: захист від перегріву "otP", захист від миттєвого перевищення потужності "oPP", захист від перенапруги "ouP", захист від зворотного підключення, захист від ненормальної напруги живлення.

Онлайн-навчальне відео:

Відео про роботу функції електронного навантаження (скопіюйте в адресний рядок для перегляду): http://v.youku.com/v_show/id_XODEyNTM2ODQ0.html

Відео про роботу тестера ємності батареї: http://v.youku.com/v_show/id_XODE1NjU0Mzc2.html

Інструкції з експлуатації:

A: Налаштування режиму (заводське значення за замовчуванням для режиму електронного навантаження): одночасно натисніть і утримуйте кнопку старт-стоп (маленька червона кнопка), щоб утримувати тестер під напругою, доки на дисплеї не з’явиться Fun * після того, як відпустите кнопку, повернувши ручку, щоб змінити налаштування, «Fun1» для режиму електронного навантаження, «Fun2» — режим перевірки ємності акумулятора. Натисніть кнопку «старт-стоп», щоб увійти в налаштування зумера, також поверніть ручку, щоб увімкнути або вимкнути зумер «bEon» або «bEoF». Після завершення налаштування натисніть кнопку «старт-стоп» ще раз, тестер перезапуститься.

II: Режим електронного навантаження:

1. Увімкніть джерело живлення 12 В, щоб запустити режим електронного навантаження, переконайтеся, що в стані зупинки (індикатор «RUN» не світиться, інакше натисніть перемикач «Пуск-стоп», щоб вимкнути навантаження) під підключенням тестованого джерела живлення, щоб перевірити вхідний порт живлення (P + P -), зверніть увагу на полярність, не підключайте неправильно!

2. встановіть струм і нижню межу напруги за допомогою ручки, поверніть ручку, щоб встановити значення поточного положення налаштування, натисніть ручку, щоб перемкнути цифру налаштування, два цифрові індикатори в середині цифрової трубки та цифрову трубку праворуч від індикатора V A одночасно, щоб визначити поточну позицію налаштування.

3. натисніть перемикач «Пуск-стоп», навантаження починає працювати, «RUN» загоряється, схема подасть встановлений струм розряду до виміряного вхідного джерела живлення, і в той же час фактична напруга вхідного навантаження буде відображатися у верхньому рядку, і коли напруга буде нижчою за встановлену нижню межу напруги, індикатор «RUN» блимає та супроводжуватиметься коротким звуковим сигналом. Коли напруга нижче встановленої нижньої межі напруги, блимає індикатор «RUN» і супроводжується коротким звуковим сигналом.

4. Струм можна змінити в будь-який час під час випробування, якщо ви хочете змінити нижню межу напруги, ви повинні зупинити навантаження перед зміною.

⚙️Примітка:

У стані тривоги струм можна регулювати лише в напрямку зменшення, а не вгору! Функція автоматичного енергозбереження тестера може зберегти встановлені параметри та робочий стан, коли збій живлення повторно надіслати живлення буде повністю відновлено до стану збою живлення та даних.

III: Режим перевірки ємності батареї:

1. Тестований акумулятор спочатку необхідно повністю зарядити за допомогою спеціального зарядного пристрою!

2. Увімкніть живлення тестера, щоб увійти в режим перевірки ємності батареї, підключіть позитивний і негативний полюси лінії струму батареї до клем P+P-, а якщо для тестування використовується чотирипровідний пристрій, підключіть позитивний і негативний полюси інтерфейсу перевірки напруги чотирипровідного пристрою до порту V+V- одночасно.

3. Встановіть струм розряду та кінцеву напругу розряду, повертаючи ручку (див. опис II:2.), після налаштування натисніть перемикач «Пуск-стоп», тестер спочатку виявить батарею та лінію та автоматично ідентифікує 2-4 дроти (2-провідний ідентифікаційний дисплей JS-2, 4-провідний ідентифікаційний дисплей JS-4, якщо дисплей ненормальний, зупиніть тест і перевірте проводку), потім увійдіть до тесту, а потім увійдіть до тесту, якщо код помилки з’явиться, див. опис нижче. Якщо з’являється код помилки, зверніться до наведених нижче інструкцій.

4) Під час процесу тестування на цифровому дисплеї відображатиметься напруга батареї, поточна розрядна ємність Ah та поточна енергія розряду Wh. Після завершення розряду (напруга батареї нижча за встановлену напругу), тестер відобразить дані в Ач і швидко блимає, супроводжуючи звуковий сигнал зумера.

5. Натисніть ручку «старт-стоп» або перемикач, щоб вимкнути будильник, ви можете повернути ручку, щоб відобразити дані про розряд акумулятора, включаючи ємність розряду в А-год, енергію розряду в Вт-год і напругу платформи V. Натисніть кнопку старт-стоп ще раз, щоб очистити дані та відновити інтерфейс початкової конфігурації перед тестуванням наступної батареї.

⚙️Додаткові примітки:

1. процес тестування батареї можна регулювати в будь-який час під час струму розряду. Якщо вам потрібно відрегулювати кінцеву напругу, ви можете призупинити модифікацію розряду, натиснувши перемикач «Пуск-стоп» (пауза розряду повернеться на сторінку налаштувань, у цей час дані про розрядження не будуть втрачені, якщо вам потрібно очистити дані, ви можете довго натискати перемикач «Пуск-стоп», доки на дисплеї не з’явиться 0,000 Ач).

2. Тестер може автоматично записувати встановлені параметри, коли живлення вимкнено, і записувати всі параметри та стан, коли відбувається збій живлення під час процесу тестування та стан тривоги в кінці тесту, і все буде відновлено автоматично, коли живлення знову ввімкнено.

Код захисту від помилки та його значення:

Err1: тестова напруга акумулятора зависока.

Err2: напруга батареї нижча за встановлену напругу завершення, батарея не під’єднана або батарея змінена.

Err3: внутрішній опір лінії занадто високий або батарея не може витримати встановлений струм розряду.

Err4: Збій ланцюга.

Err6: Неадекватне робоче джерело живлення, будь ласка, замініть джерело живлення стандартним регульованим джерелом живлення 12 В, струм живлення не менше 0,5 А.

otP: захист від перегріву.

Ert: несправність датчика температури або занадто низька температура.

ouP: перенапруга в режимі електронного навантаження.

oPP: миттєва висока потужність у режимі електронного навантаження.
