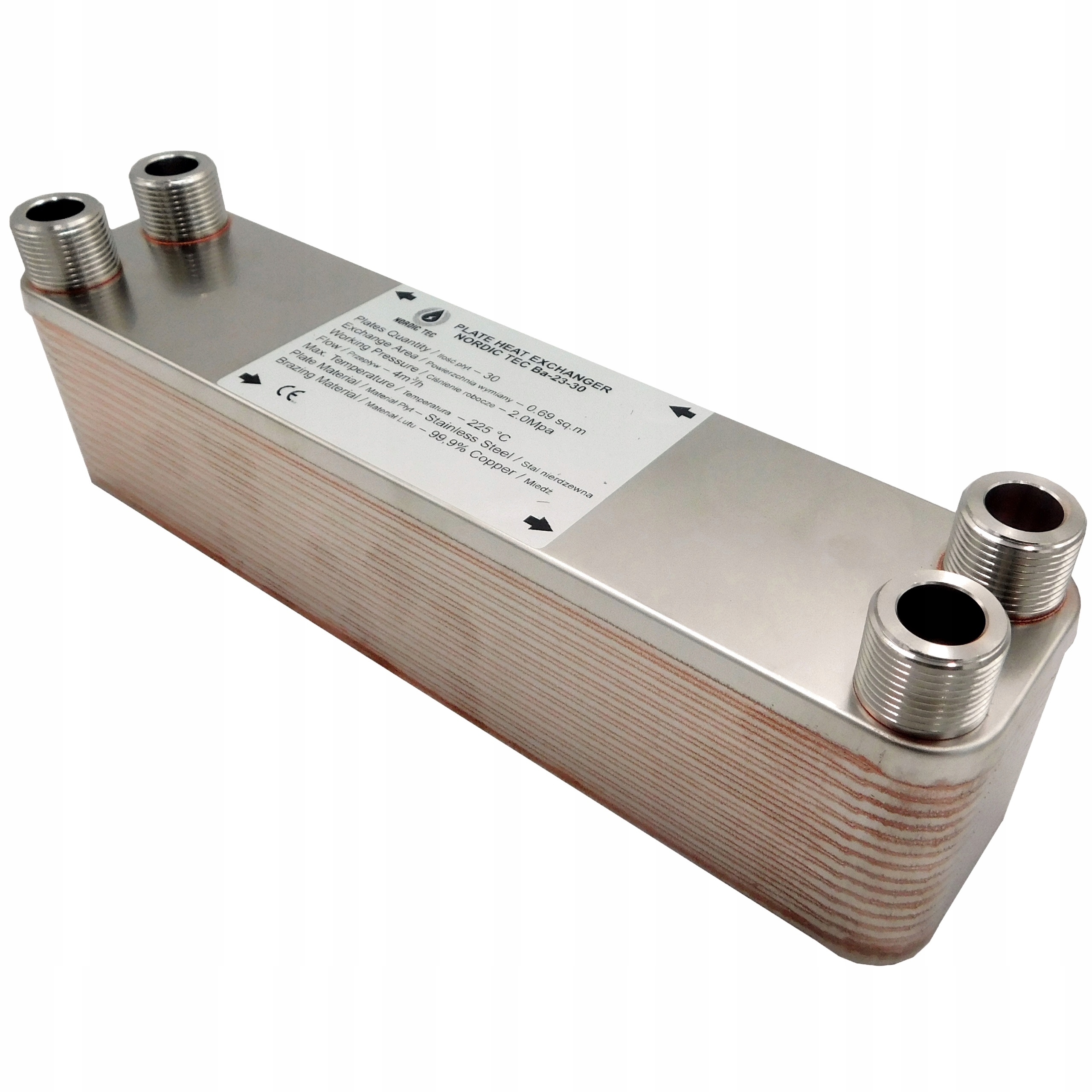

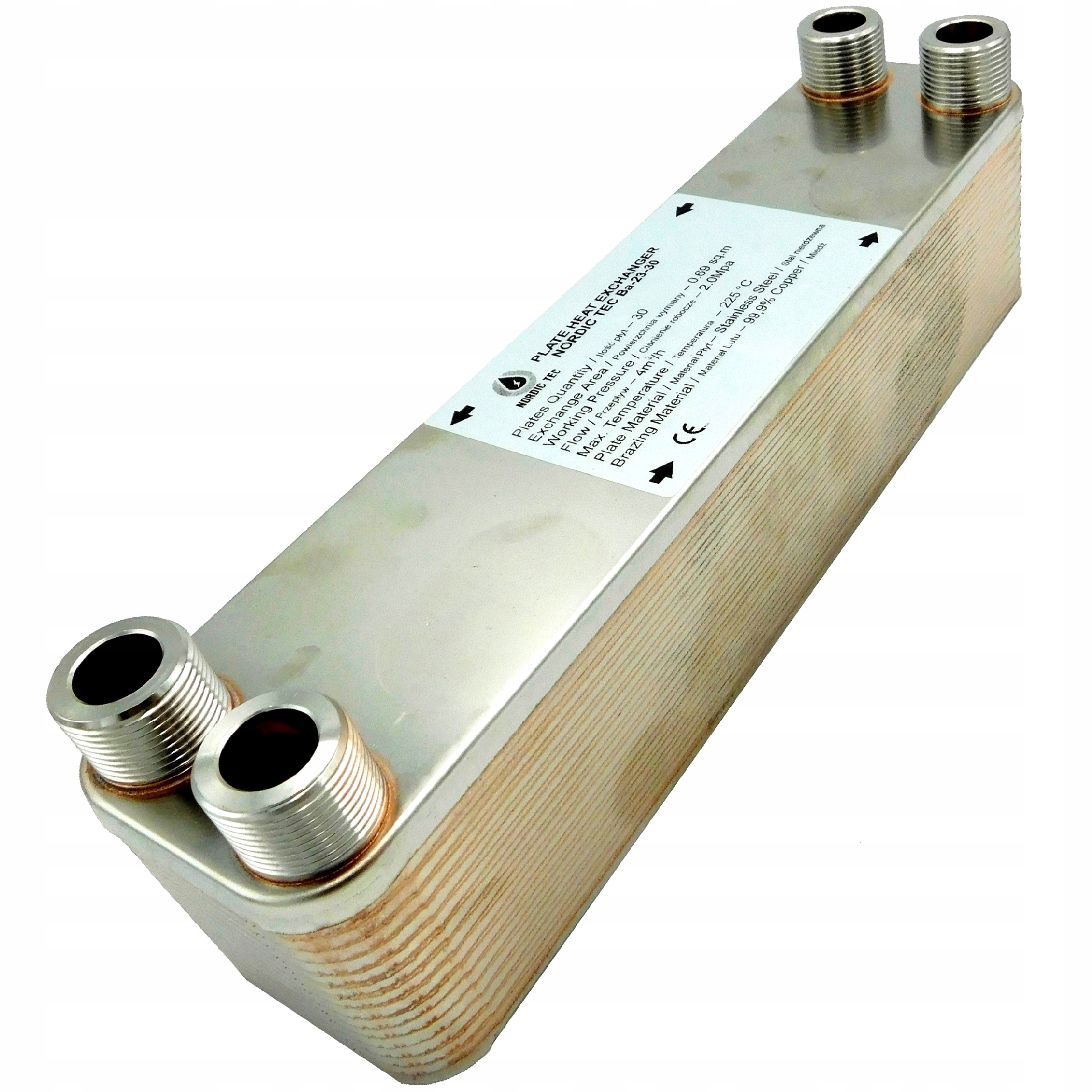

30-пластинчастий теплообмінник

NORDIC TEC Ba-23-30

з'єднання 4x 3/4"

Технічні деталі:

• Матеріал: кислотостійка нержавіюча сталь S316L, паяна міддю 99,9% Cu
• Кількість пластин: 30 штук
• Товщина пластини: 0,4 мм
• Тип плити: гофро
• Потужність нагріву - до 30 кВт

Номінальна потужність - це максимальна потужність, досяжна з дуже високими параметрами живлення. Вона не еквівалентна потужності котла чи опалювального пристрою, для якого можна використовувати теплообмінник.

Цей теплообмінник не підійде для використання з тепловим насосом (через те, що він є специфічним). джерело тепла, яке потребує значно більшої поверхні пластини).

Вибір має здійснювати особа з професійною підготовкою та знаннями теплообмінників.

• Підключення: 4x3 /4", (DN20), Зовнішня різьба
• Робочий тиск - до 20 бар (максимальний робочий тиск)
• Випробувальний тиск - 40-45 бар
• Максимальна робоча температура: до +230°C
• Витрата - 4 м3/ h Це максимальний потік, який може витримати теплообмінник. Він також може працювати з меншими потоками.
• Площа обміну - 0,69 м2

* Сертифіковано - CE, TÜV

Товари дозволені для торгівлі в ЄС.

Розміри:

Довжина/Висота (A) - 315 мм

Ширина (B) - 73 мм

Товщина/Глибина без з'єднань (F) - 80 мм

Відстань з'єднання вздовж (C) - 278 мм

Відстань між з'єднаннями (D) - 40 мм

Застосування:

• Підключення твердопаливних котлів та камінів з водяною сорочкою до закритої системи в установці центрального опалення
• Співпраця з газовими котлами, сонячними панелями ( сонячні колектори) та нагрівачі гарячої води/циліндри
• Співпраця опалювальних пристроїв із системою теплої підлоги
• Усі типи систем центрального опалення та гарячого водопостачання
• Співпраця з тепловими насосами (наприклад, геотермальне опалення) у їх підключенні до систем опалення. як конденсатор/випарник у теплових насосах (у разі відповідності параметрів)
• Охолодження харчової промисловості (наприклад, у виробництві соків, молока, пива)
• Підключення установки до міської мережі
• Відокремлення котлів від решти установки для збільшення терміну їх служби

Ми завжди підключаємо обмінник проти течії - для досягнення максимальної ефективності.

Чому пластинчастий обмінник?

• Вони мають високий коефіцієнт теплообміну залежно від розміру пристрою та працюють набагато ефективніше, ніж змійовики або резервуарні теплообмінники залежно від розміру пристрою. Це дуже важливо у випадку невеликих котелень.
• Виготовлені за допомогою сучасних технологій у вакуумних печах, вони створюють надзвичайно міцну конструкцію. Завдяки цьому вони стійкі до перепадів тиску та температури в межах заданих параметрів
• Простота монтажу та відносно проста конструкція. Завдяки цьому, використовуючи інструкцію, пристрій також може підключити сантехнік/монтажник, який раніше з цим не мав справи.
• Простота можливого очищення
• Можливість підключення подальшого опалення схеми до існуючих установок , найкращий спосіб підключення до існуючої установки, наприклад, конденсаційної газової печі або сонячної панелі

Як працюють теплообмінники?

Пластинчасті теплообмінники – це опалювальні пристрої, які забезпечують передачу тепла від однієї системи опалення до іншої (наприклад, від тепломереж / ПЕК до інсталяційних систем або від контуру каміна до підігрів підлоги). Найважливішим тут є ефективність та економічність передачі тепла від систем опалення чи теплопостачання до систем опалення. У будь-якій системі є теплообмін, обмінник підвищує ефективність системи за рахунок покращення теплопровідності. Однак можливості його застосування набагато ширші, він дуже часто використовується, наприклад, в промислових системах.

Конструкція теплообмінника NORDIC TEC

Пластинчасті теплообмінники є проточними пристроями, які не затримують воду (на відміну від баків). Поверхня теплообміну складається зі сталевих пластин товщиною 0,3-0,4 мм (нержавіюча сталь), з’єднаних між собою твердими мідними припоями (або нікелевими припоями, якщо мова йде про промислове застосування, несумісне з міддю). У цьому випадку невелика товщина пластин є перевагою, яка дозволяє максимально ефективно обмінюватися тепловою енергією між рідинами, розташованими по обидва боки пластини.

Потік теплообмінних рідин спрямований у кожен другий канал, утворений нагрівальними пластинами, ці рідини розділені та не змішуються, навіть якщо вони обмінюються температурами. Паяні теплообмінники являють собою незмінно інтегровану конструкцію, герметичну і нерозбірну, завдяки технологічному процесу пайки в сучасних вакуумних печах. Профілювання/гофрування сталевих пластин забезпечує турбулентний потік (тобто турбулентний потік для більшої ефективності теплообміну). Це забезпечує дуже ефективну роботу і запобігає накопиченню бруду всередині теплообмінника. Це, у свою чергу, забезпечує відносно високу довговічність пристрою.
