316 Вольтметр Амперметр DC 100V 50A Шунт
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 130
Просматривая «316 Вольтметр Амперметр DC 100V 50A Шунт» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
⬇️Опис товару⬇️ ⭐Польський продавець!⭐
⚡ DC 100V 50A Вольтметр та амперметр із шунтом ⚡
☑️ Застосування:
✔️ Універсальний панельний модуль вольтметраo діапазон вимірювання 0 - 100В, амперметром0 - 50А з зовнішнім шунтом 75мВ/А.
✔️ Модуль зручний для монтажу на пульті управління.
☑️ Функціональність:

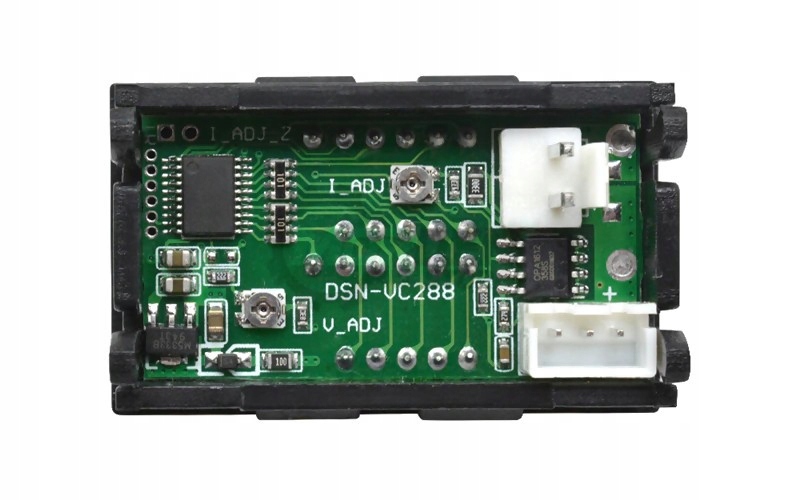

✔️ Вимірювач оснащено двома маленькими потенціометрами, які можна використовувати для калібруванняпоказів напруги та струму.
✔️ Якщо напруга вимірювання не перевищує 28 В, її також можна використовувати для живлення модуля. В іншому випадку для живлення модуля слід використовувати окрему напругу живлення.
✔️ Модуль відображає двадесяткових числа для значень <10 і одне десяткове число для значень вище >10.

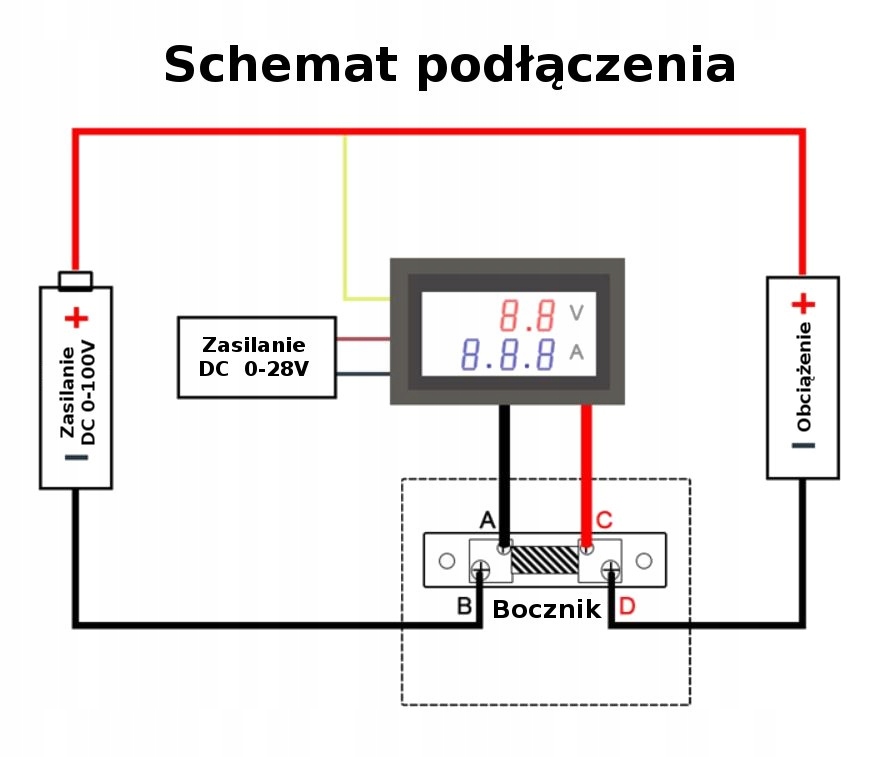

✔️ Підключення панелі:
- Товстий чорний - шунт з боку мінуса живлення живлення вимірюваного ланцюга
- Товстий червоний - шунт з боку мінуса навантаження
- Тонкий жовтий - плюс живлення напруга вимірюваного кола
- Тонкий чорний - мінус напруги живлення панелі 3-28 В
- Тонкий червоний - плюс напруга живлення панелі 3-28 В

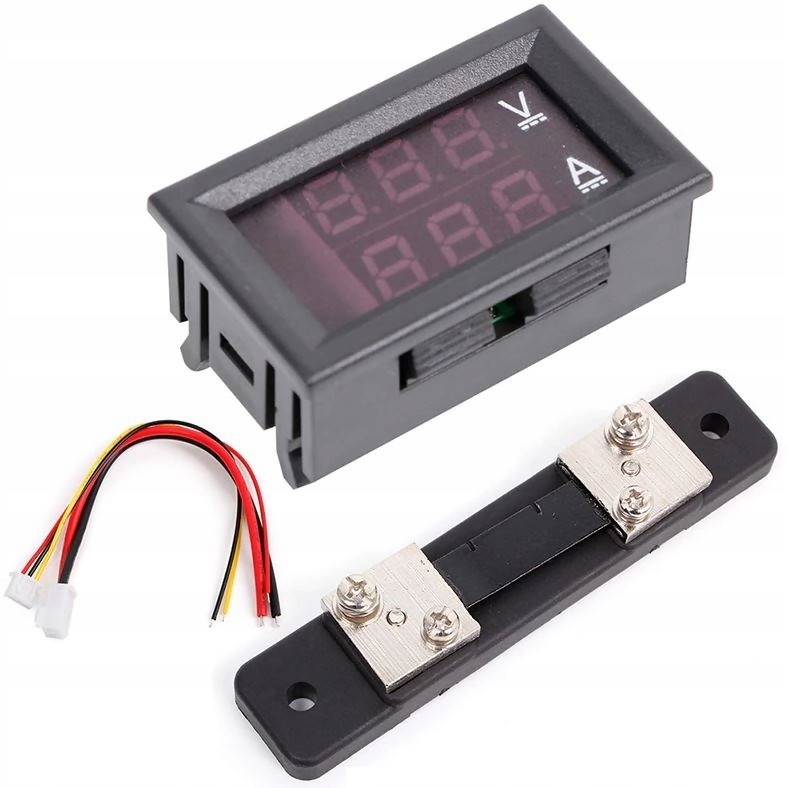

☑️ У набір входить:
- метр постійного струму
- шунт 50А 75мВ/А
- Набір кабелів із штекерами
☑️ Примітка!
✔️ У разі використання у випрямлячі конденсатор (10 000 мкФ) слід використовувати для зменшення пульсацій джерела живлення модуля. Якщо модуль не працює, незважаючи на конденсатор, перевірте модуль на іншому джерелі живлення та, можливо, використовуйте окреме джерело живлення для живлення модуля.
✔️ Також пам’ятайте, що через різницю між піковою напругою і RMS, максимальна напруга живлення модуля в випрямлячі 18V DC!
✔️ Без шунта амперметр може показувати максимально можливий струм.
☆ Діапазон вимірювання напруги: 0 - 100 В постійного струму
☆ Діапазон вимірювання струму: 0 - 50 A
☆ Роздільна здатність вимірювання напруги: 0,1 В
☆ Роздільна здатність вимірювання струму: 0,01 A
☆ Точність вимірювання: +/- 1%
☆ Напруга живлення: 3–28 В постійного струму
☆ Дисплей: 0,28"
☆ Споживаний струм: ≤20 мА
☆ Зовнішній шунт: 75 мВ / А
☆ Робоча температура: -15 до 70°C

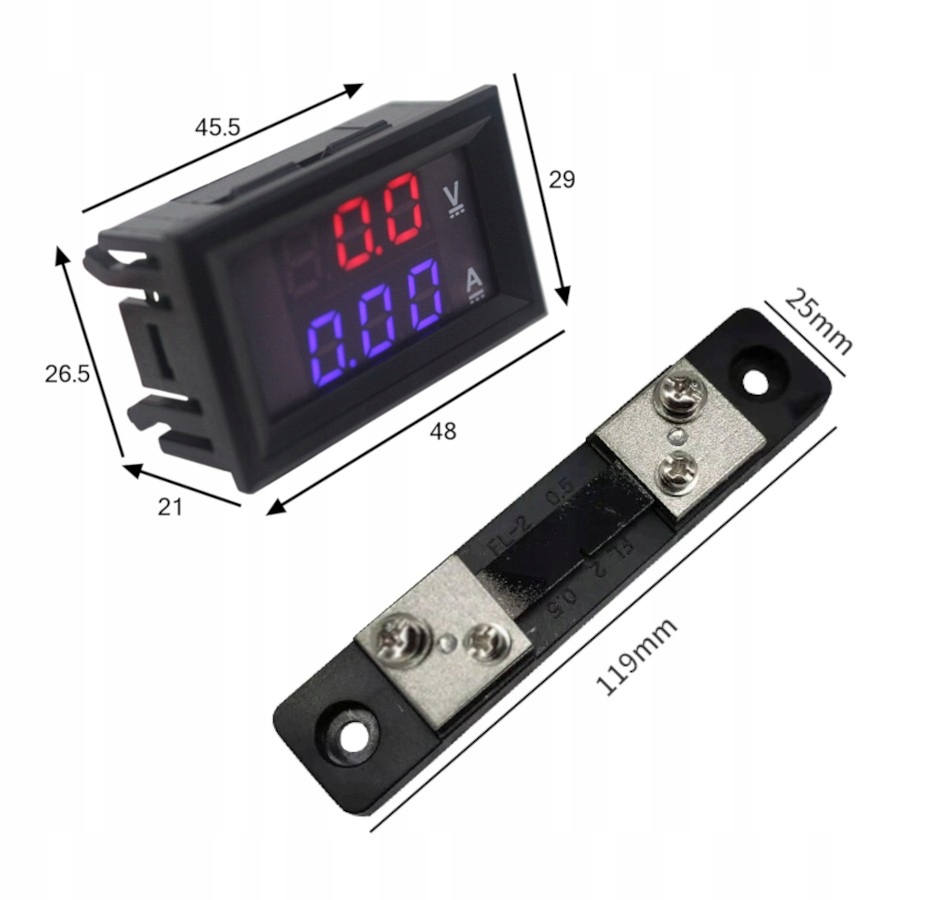

☆ Розміри шунта: 120 x 25 мм
☆ Розміри модуля: 48 x 29 x 21 мм
