3D-датчик наближення, TL-Touch, BlTouch, 3DTouch

Код: 11264649616
Як замовити
1509 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №73783265
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 89

Заказывая «Датчик приближения 3D, TL-Touch, BlTouch, 3DTouch» данное изделие из «Части» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Мабуть, найпопулярніший і найвпізнаваніший датчик наближення, призначений для 3D-принтерів.

Наразі на ринку є багато клонів описаного датчика. В основному вони відрізняються своєю внутрішньою структурою, яку практично не впізнати при перегляді фотографій предмета.

Ті, що я пропоную, мають пластикові осі (стійкі до надзвичайно високих температур нагрівального столу) і корпус із білого, злегка молочного кольору. Конструктивно всередині є два сигнальних світлодіода, підсвічування яких видно крізь корпус і сигналізує про поточний робочий стан датчика.

УВАГА!

Вирішуючи придбати датчик з однієї конкретної пропозиції, не покладайтеся на описи (інструкції), що містяться в інших пропозиціях, оскільки зараз на ринку існує багато різних, здавалося б, однакових версій, які відрізняються непомітними деталями ( кольори вихідних кабелів), які мають значний вплив на ефективну та результативну роботу датчика та створюють ризик пошкодження або знищення пристрою через неправильне підключення до материнської плати принтера.

Під час встановлення датчика використовуйте лише опис та інструкції, включені до пропозиції, у якій ви його придбали.

Розміри датчика показано на малюнку нижче.

.

Технічні дані:

  • Робоча напруга: до 5 В
  • Номінальний струм споживання: 15 мА
  • Макс. пікове споживання струму: 300 мА
  • Довжина кабелю: 20 мм + подовжувач 100 см
  • Вага датчика: 10 г
  • Вага набору: 25 г

Проводка:

  • 3-контактний: зелений (-, GND), червоний (+ 5 В), жовтий (сигнал керування)
  • 2-контактний: чорний (-, GND), білий (Z min)

Набір включає:

  • 1 X 3DTouch автоматичний датчик рівня
  • Пряма шпилька 1 X 3
  • Пряма шпилька 1 X 2
  • 2 гвинти + гайка - для кріплення
  • 1 X Корпус Dupont 3 Pin - кабельний роз'єм - вставка
  • 1 X Корпус Dupont 2 Pin - кабельний роз'єм - вставка
  • 7 X Dupont Terminal - штепсельні контакти - штифти
  • 1 X пучок кабелю 1 метр. - кабельний подовжувач

Увесь набір естетично та безпечно упакований, а його повний вміст представлено у списку вище.

Розміри показано на малюнку нижче. Там же вказані рекомендовані відстані від нагрівального блоку.

Після встановлення датчика бажано виконати початкове калібрування висоти, повертаючи внутрішній шестигранний гвинт, який визначає довжину висунення байонета (рухома вісь, що відповідає за точність вимірювання висоти голови відносно столу принтера) - дивіться малюнок нижче.

.

Це відео допоможе вам встановити датчик:

https://www.youtube.com/ watch?v=6aofhlAooUE

та інформаційна сторінка:

http://www.geeetech.com/wiki/index.php/3DTouch_Auto_Leveling_Sensor

.

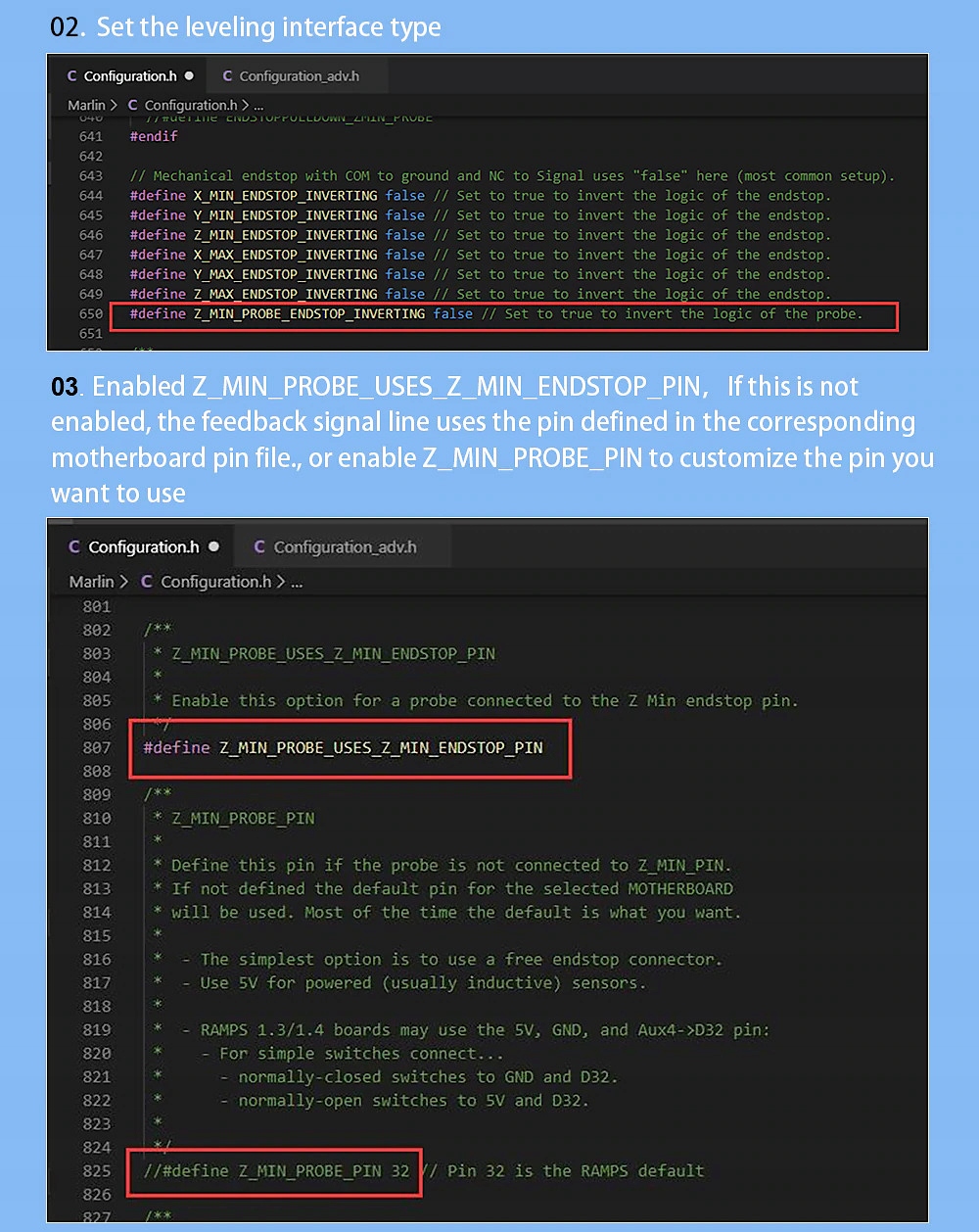

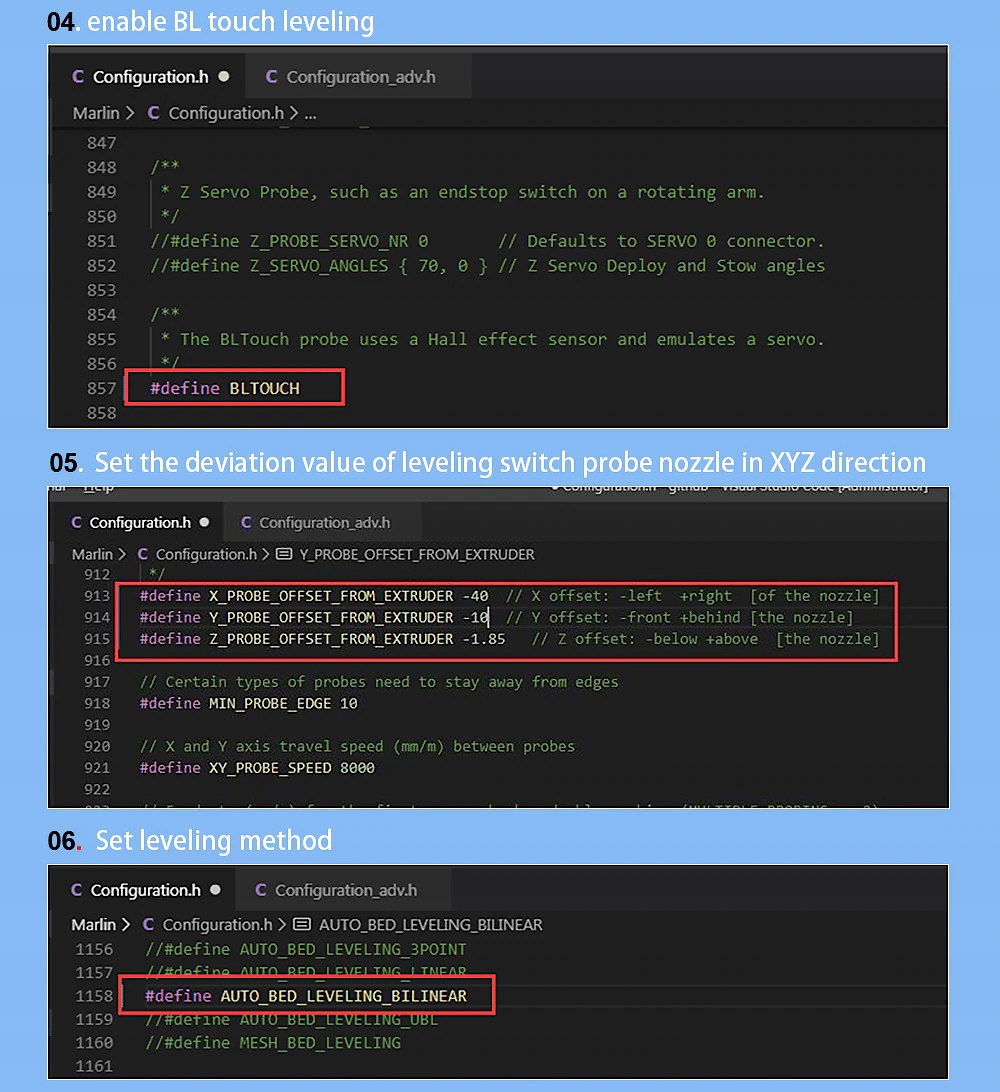

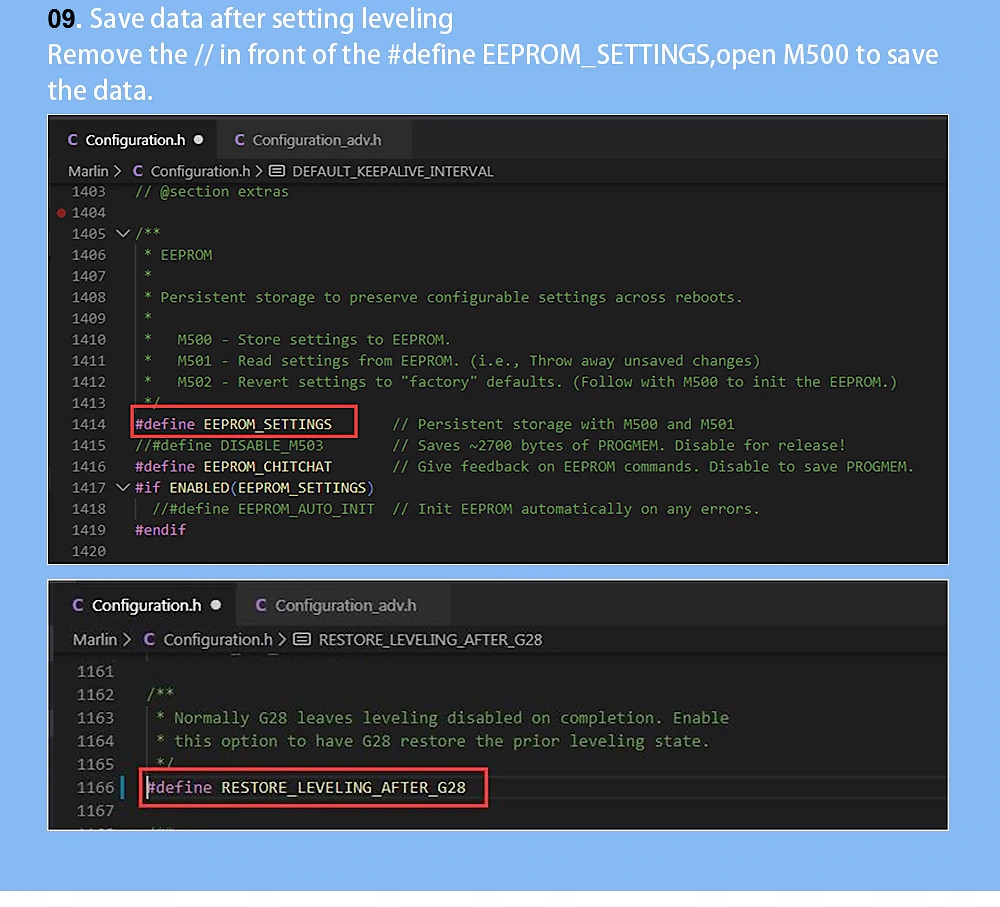

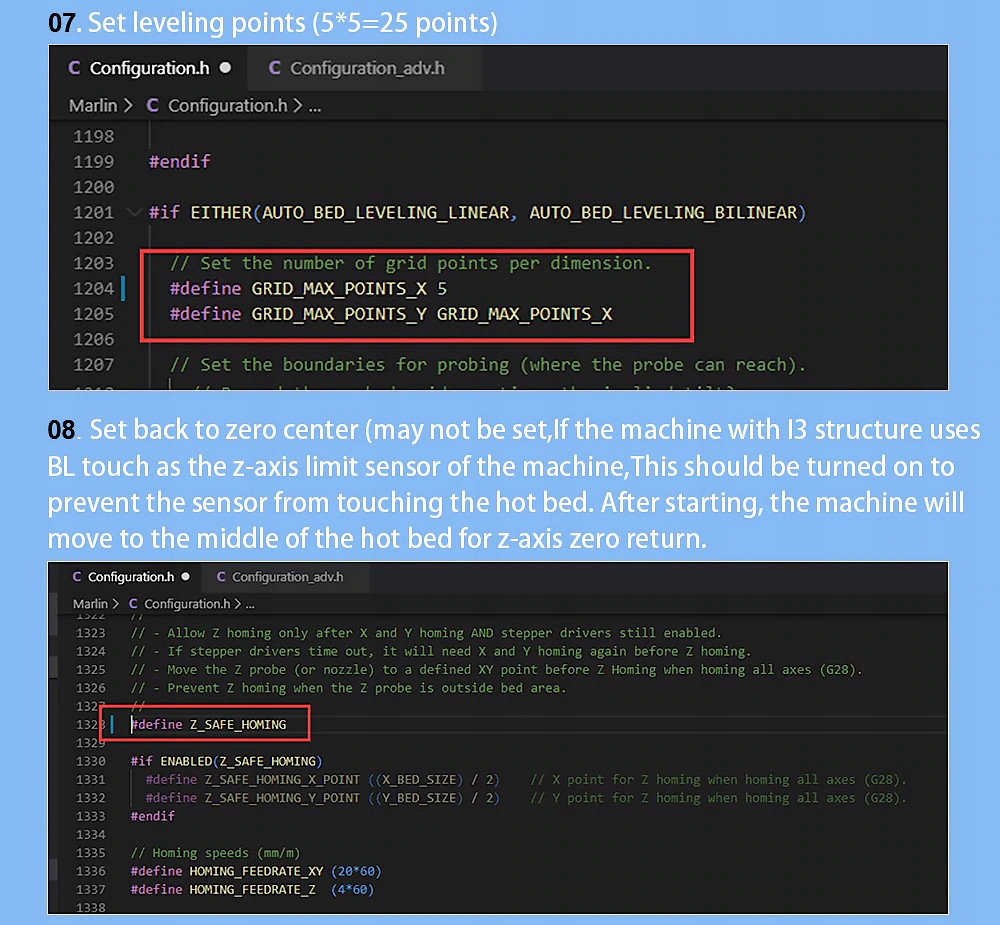

Нижче наведено деякі зміни програмного забезпечення, які необхідно внести, щоб забезпечити ефективну співпрацю між датчиком і принтером.

Зверніть увагу, що:

автоматичний сенсорний датчик рівня 3D-принтера не є plug_and_play. Вам потрібно буде внести деякі зміни в мікропрограму, а для деяких плат керування вам може знадобитися спаяти роз’єм. Крім того, цей датчик несумісний з деякими платами, такими як Melzi V2.0, V3.0 і деякими платами MKS. Перед покупкоюзверніть увагу на дротове підключення та перевірте, чи підтримує ваша контрольна плата цей тип 3D сенсорних датчиків.
