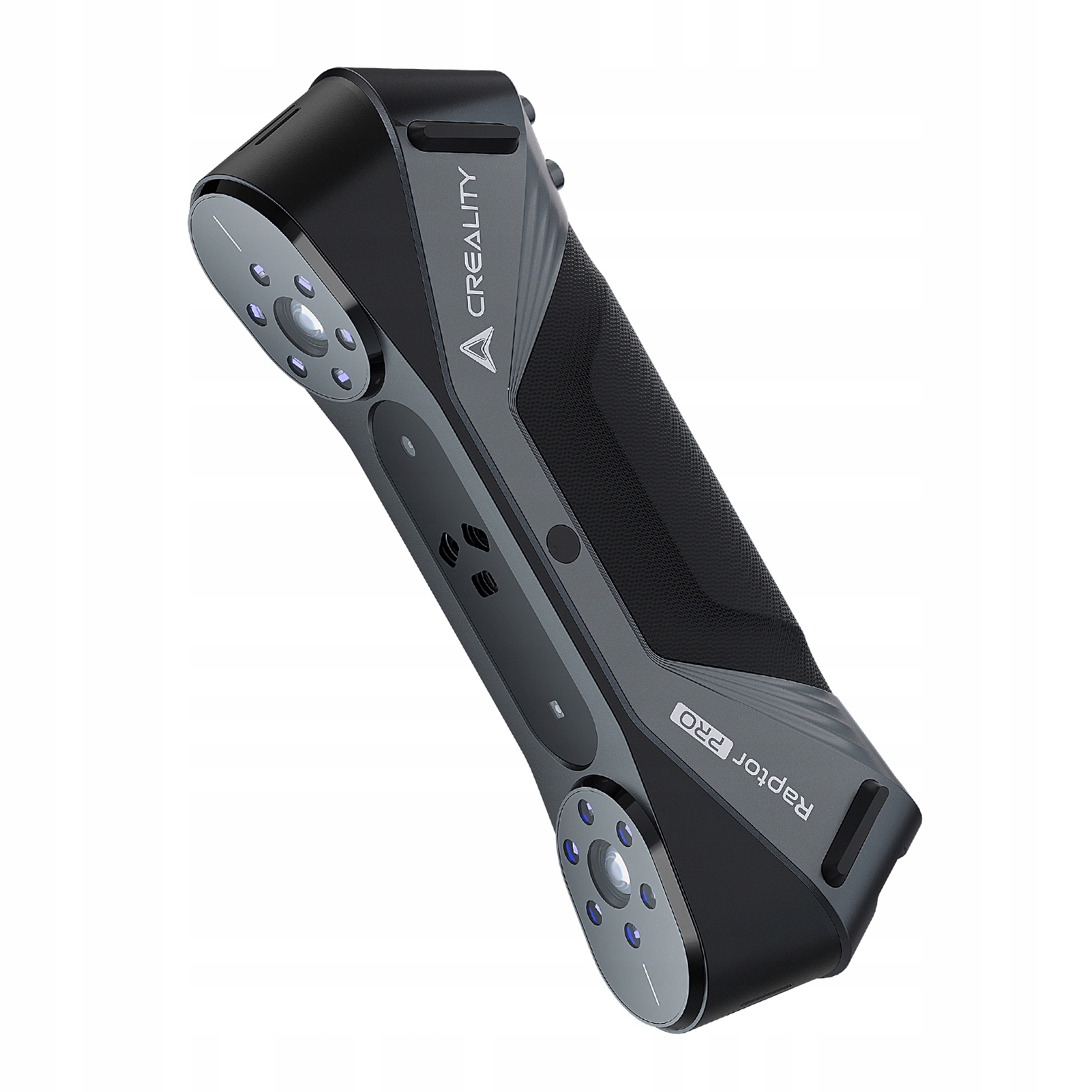

3D-сканер CR-Scan Raptor Pro 22 Intersect +7 паралельного синього та NIR для 3D-друку, зворотне проектування, портативний сканер, швидкість сканування до 60 кадрів/с, підтримка відстеження проти ударів 5–4000 мм, Blac Raptor Pro

Технічні дані:

Режим 7 паралельних синіх лазерних ліній

Точність до: 0,02 мм (Точність оцінюється в лабораторних умовах (об’єктом вимірювання є пара куль діаметром 100 мм), а фактичні результати можуть залежати від умов експлуатації, таких як температура, вібрація та інші фактори).

Об’ємна точність: 0,02 мм + 0,08 мм/м

Швидкість сканування: 420 000 вимірювань/с

Роздільна здатність 3D: 0,05-2 мм

Швидкість сканування: до 60 кадрів/с

Мін. Діапазон сканування: 5 мм × 5 мм × 5 мм

Діапазон одного захоплення: 270 мм x 170 мм на відстані 300 мм

Робоча відстань: 160 мм - 400 мм

Відтворення кольорів: Так

Режим вирівнювання: Маркер

Роздільна здатність 3D-камери: 1920 × 1200

Додатковий колір світла: 12 білий Світлодіоди

Зовнішнє сканування: ≤50 000 люкс

22 пересічні сині лазерні лінії

Точність до: 0,02 мм (Точність оцінюється в лабораторних умовах (об’єктом вимірювання є пара сфер діаметром 100 мм), а фактичні результати можуть залежати від умов експлуатації, таких як температура, вібрація та ін. фактори).

Об'ємна точність: 0,02 мм + 0,08 мм/м

Швидкість сканування: 660 000 вимірювань/с

Роздільна здатність 3D: 0,05-2 мм

Швидкість сканування до: до 60 кадр./с

Мін. Діапазон сканування: 5 мм x 5 мм x 5 мм

Діапазон одного захоплення: 270 мм x 170 мм на 300 мм, 341 мм x 232 мм на 400 мм, 397 мм x 290 мм на 500 мм

Робоча відстань: 200-550 мм

Кольорове відображення: Так

Режим вирівнювання: маркер

Роздільна здатність 3D-камери: 1920 × 1200

Додаткове кольорове освітлення: 12 білих світлодіодів

Сканування поза приміщенням: ≤100 000 люкс

Режим NIR (бінокулярне структуроване інфрачервоне світло)

Точність до: до 0,075 мм

Об’ємна точність: 0,075 мм + 0,1 мм/м. Діапазон сканування: 150 мм × 150 мм × 150 мм

Діапазон одиночного захоплення: 630 мм × 550 мм на 1000 мм

Робоча відстань: 170-1000 мм

Відтворення кольорів: так

Режим вирівнювання: маркер / геометрія / текстура

Роздільна здатність камери 3D: 1920 × 1200

Додатковий колір світло: 12 білих світлодіодів

Сканування поза приміщенням: ≤30 000 люкс

IMU: так

Формат виводу: OBJ/STL/PLY/ASC

Вхідне живлення: 12 В 2A

Дані інтерфейсу: Type-C/USB 3.0

Розміри пристрою: 215 мм х 50 мм х 74 мм

Вага пристрою: 405 г

Бездротове сканування: підтримується аксесуарами для бездротового сканування

Підтримка системи: Windows/macOS

Список пакетів:

3D-сканер Raptor Pro*1

Кабель USB 3.0 (тип C/тип A)*1

Вилка з 4 адаптерами*1

Калібрування скляної пластини*1

Світловідбиваючий маркер (6 діаметр мм, діаметр 3 мм)*1

Повідець*

Адаптер C-типу*1

Мішок для чищення серветки*1

Інструкція*1

Коробка*1

Функції:

1. Критичні застосування: досягайте неперевершеної точності з точністю до 0,02 мм, що робить Raptor pro ідеальним для складних застосувань, таких як перевірка автомобільних деталей, зворотне проектування та проектування продукту. Переконайтеся, що кожна деталь зафіксована точно.

2. Універсальні варіанти освітлення для будь-якого середовища: оснащений синім світлом (22 пересічні лінії + 7 паралельних ліній) та джерелами інфрачервоного випромінювання, Raptorpro плавно адаптується до різноманітних складних середовищ. Незалежно від того, чи потрібні вам висококонтрастні сканування чи неінвазивні вимірювання, цей сканер забезпечує виняткову продуктивність у будь-яких умовах.

3. Швидке сканування пересічних лазерних ліній (22 лінії): завдяки здатності виконувати 660 000 вимірювань за секунду Raptorpro забезпечує швидке охоплення об’єктів середнього та великого розміру. Ця функція забезпечує ефективний і повний збір даних.

4. Паралельне лазерне лінійне сканування (7 ліній): для отримання складних деталей скористайтеся перевагами 7-рядкової паралельної лазерної конфігурації, яка забезпечує надвисоку роздільну здатність. Ідеально підходить для захоплення дрібних деталей і забезпечення точних розмірів у проектах зворотного проектування та детального проектування продукту.

5. Сканування зі структурованим світлом NIR: Raptor Pro використовує 3D-зображення зі спекл-збігом. Для деталей із багатими функціями маркери не потрібні. Об'єкти можна сканувати швидко і безпосередньо. Режим «Обличчя та тіло» має унікальний алгоритм картографування обличчя, який фіксує більше деталей і полегшує сканування волосся. Сканування людського тіла займає всього 2 хвилини. Крім того, 24-розрядне повноколірне сканування фіксує яскраві реалістичні моделі для покращеної візуалізації.
