3in1 Ручний осцилоскоп HDS242S 2-С

Функції:

1. Багатофункціональний пристрій 3-в-1 - у режимі осцилографа він має двоканальний вхід із смугою пропускання 40 МГц і частотою оновлення форми сигналу до 10 000 wfms/s; у режимі мультиметра він може вимірювати напругу, струм, опір, діод, ємність і перевіряти цілісність; у режимі Waveform Generator він може виводити синусоїдні, квадратні, лінійні, імпульсні та вбудовані спеціальні сигнали з частотою до 25 МГц.

2. Ергономічний дизайн - його компактні розміри дозволяють легко переносити на вулицю, і він має підставку, яка дозволяє надійно сидіти на столі. Поставляється з сумкою для зручного зберігання.

3. Батарея великої ємності - живиться від двох батарей ємністю 2200 мАг, вона може безперервно працювати близько 6 годин на одному заряді, і її можна легко заряджати через USB-інтерфейс за допомогою адаптера або портативної батареї.

4. Великий і чіткий дисплей – оснащений 3,5-дюймовим кольоровим РК-дисплеєм з високою роздільною здатністю та високою контрастністю, що полегшує читання чисел і деталей хвилі.

5. Простий у використанні - завдяки простій кнопковій панелі та інтуїтивно зрозумілому інтерфейсу цим пристроєм легко керувати, він підходить для обслуговування об'єктів на відкритому повітрі, швидкого вимірювання на місці, технічного обслуговування автомобілів, визначення потужності. тощо

Технічні характеристики:

• Це багатофункціональний тестер 3-в-1, який можна використовувати як осцилограф/мультиметр/генератор сигналу. Портативний дизайн, чудово підходить для обслуговування об’єктів на відкритому повітрі, швидкого вимірювання на місці, технічного обслуговування автомобілів, визначення потужності. тощо.
• Особливості:
• багатофункціональний пристрій 3-в-1 — у режимі осцилографа має двоканальний вхід із смугою пропускання 40 МГц і частотою оновлення форми сигналу до 10 000 wfms/s; у режимі мультиметра він може вимірювати напругу, струм, опір, діод, ємність і перевіряти цілісність; у режимі Waveform Generator він може виводити синусоїдні, прямокутні, лінійні, імпульсні та вбудовані спеціальні сигнали з частотою до 25 МГц.
• Ергономічний дизайн — його компактний розмір дозволяє легко переносити на вулицю, а він має підставку, яка дозволяє надійно сидіти на столі. Поставляється з сумкою для транспортування для зручного зберігання.
• Велика ємність батареї — живиться від двох батарей ємністю 2200 мАг, вона може безперервно працювати близько 6 годин на одному заряді, і її можна легко заряджати через USB-інтерфейс за допомогою адаптера або портативної батареї.
• Великий і чіткий дисплей — оснащено 3,5-дюймовим кольоровим РК-дисплеєм із високою роздільною здатністю та високою контрастністю, що полегшує читання чисел і деталі форми хвилі.
• Простий у використанні – завдяки простій панелі кнопок та інтуїтивно зрозумілому інтерфейсу, цим пристроєм легко керувати, він підходить для обслуговування об’єктів на відкритому повітрі, швидкого вимірювання на місці, технічного обслуговування автомобілів, визначення потужності. тощо.
• Технічні характеристики:
• Бренд: OWON
• Модель: HDS242S
• Матеріал: ABS
• Функція: Осцилограф + Мультиметр + Генератор сигналу
• Вилка: США/ЄС/Великобританія (додатково)
• Акумулятор: 2 * 2200 мАг літієві батареї Літієва батарея
• Метод заряджання: USB Type-C
• Розмір товару: 19,5*9,5*3,8 см / 7,68*3,74*1,5 дюйма
• Вага товару: 519 г / 18,3 унції
• Вага упаковки: 1100 г / 38,8 унцій
• Розмір упаковки: 24*15,5*8,8 см / 9,45*6,1*3,46 дюйма
• Модель HDS242 HDS272 HDS242S HDS272S
• Пропускна здатність осцилографів 40 МГц 70 МГц 40 МГц 70 МГц
• Канали 2-канальний осцилограф 2-канальний осцилограф + 1- Генератор CH
• Частота дискретизації 250 МВиб/с
• Модель збору звичайна, пікове виявлення
• Довжина запису 8K
• Дисплей 3,5 дюйма РК-дисплей
• Частота оновлення сигналу 10 000 wfrms/с
• Вхідний зв’язок DC, AC і земля
• Вхід Імпеданс 1 МОм+2%, паралельно з 1 6pF+10pF
• Коефіцієнти затухання зонда 1X,10X,100X,1000X
• Макс. вхідна напруга 400 В (DC+AC, PK PK, вхідний імпеданс 1 МОм) (загасання зонда 10:1)
• Обмеження смуги пропускання (типове) 20 МГц
• Горизонтальний масштаб 5 нс/діл. - 500 с/діл., крок 1-2-5
• Вертикальна чутливість 10mV/div - 10V/div
• Вертикальна роздільна здатність 8 біт
• Тип запуску Edge
• Режими запуску Auto, Normal, single
• Автоматичне вимірювання Частота, Період, Амплітуда, Макс., Мін., Середнє значення, PK-PK
• Вимірювання курсору △V, △T, △T&△V між курсорами
• Інтерфейс зв’язку USB Type-C
• Мультиметр (стандарт) Макс. Роздільна здатність 20 000 відліків
• Режим тестування Напруга, струм, опір, ємність, діод і перевірка цілісності
• Вхідний опір 10 МОм
• Макс. вхідна напруга змінного струму 750 В, постійний струм 1000 В
• Макс. вхідний струм постійного струму: 10 А змінного струму: 10 A
• Діод 0 - 2 В
• Вихідна частота генератора сигналу Н/Д Синус : 0,1 Гц - 25 МГц
• Н/Д Квадрат : 0,1 Гц - 10 МГц
• Н/Д Рамп: 0,1 Гц - 1 МГц
• Н/Д Імпульс : 0,1 Гц - 5 МГц
• Н/Д Довільно: 0,1 Гц - 5 МГц
• Частота дискретизації Н/Д 125 МВиб/с
• Канал Н/Д 1-CH
• Амплітудний діапазон Н/Д 20mVpp-5Vpp
• Довжина сигналу Н/Д 8K
• Вертикальна роздільна здатність Н/Д 14 біт
• Вихідний опір Н/Д 50 Ом

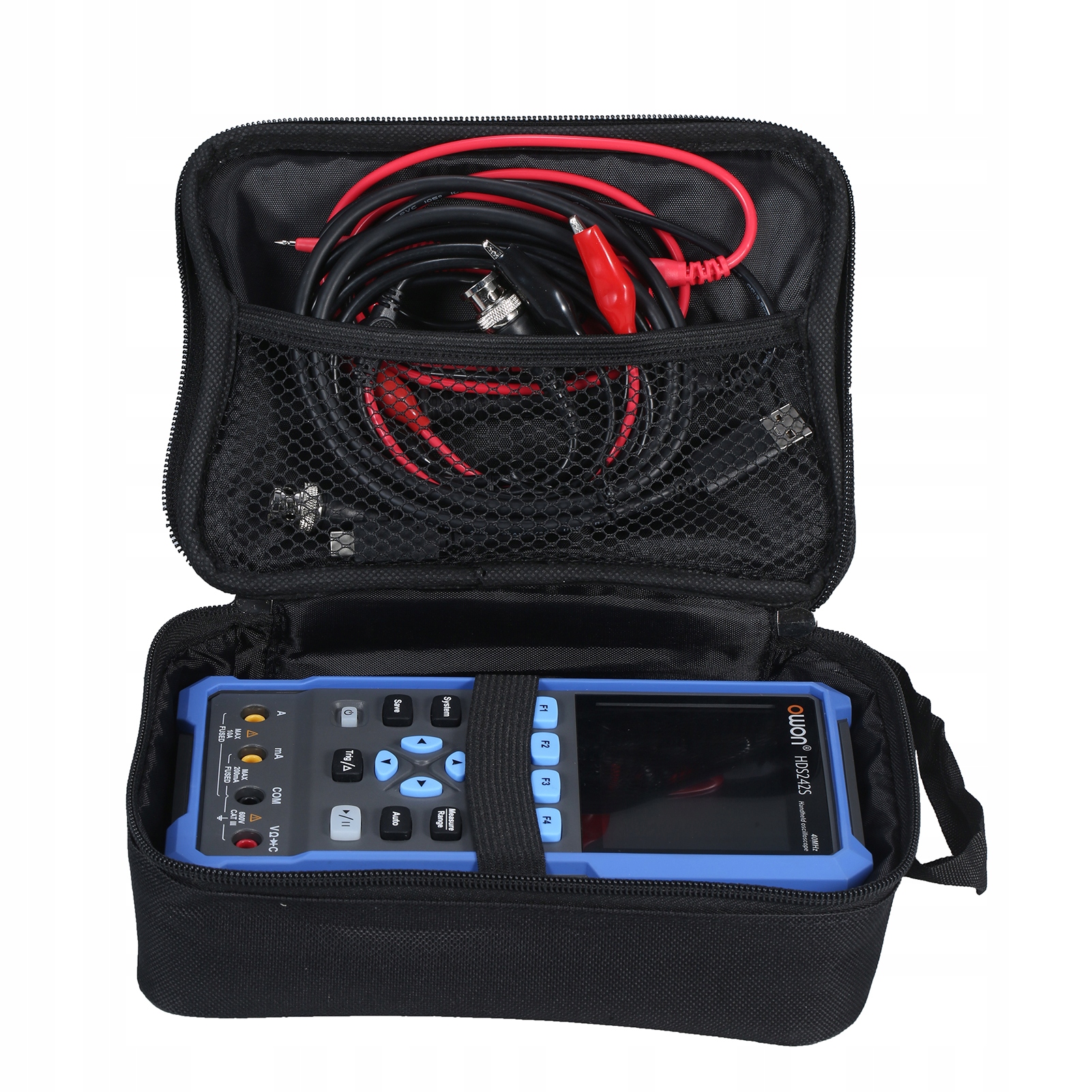

Список пакетів:

• 1 * Портативний осцилограф HDS242S
• 1 * USB-кабель
• 1 * Сумка для зберігання
• 1 * Штекер живлення
• 2 * Проводи мультиметра
• 2 * Кабель із затискачем «Крокодил»
• 1 * Зонд
• 1 * Регулювання зонда
• 1 * Користувач Інструкція (англійською)
