4,2-дюймовий NFC e-Paper Eval Kit - комплект із дисплеєм 4,2" e-Paper + модуль NFC

Опис

Набір із 4,2-дюймовим дисплеєм e-Paper, 2 » з пасивним живленням через NFC і модулем NFC на базі системи ST25R3911B і мікроконтролера STM32F103RBT6. Дисплей укладено в легкий корпус, який захищає від механічних пошкоджень. Для нього не потрібні батареї, а передача відображених даних і живлення під час передачі здійснюється завдяки технології NFC.

Модуль NFC має вбудований слот для карти пам’яті microSD (карта на 16 ГБ у комплекті), на якій користувач може зберігати графіку, а потім надсилати її на дисплей за допомогою бездротової технології. Він також оснащений OLED-дисплеєм, функціональними кнопками, портом microUSB і конвертером USB-UART.

1. Мікроконтролер STM32F103RBT6 8. 2 x світлодіодні індикатори

2. ST25R3911B NFC-чіп 9. Виводи MCU

3. Пам'ять SRAM 23LC1024, 1 Мбіт 10. Роз'єм MicroUSB

4. Конвертер CR2102 USB-UART 11. Слот microSD

5. 3.3V SPX3819 стабілізатор 12. SWD інтерфейс

6. 1,3" OLED-дисплей 13. Котушка NFC

7. 4 кнопки 14. UART

Виведене зображення також можна надіслати за допомогою мобільного пристрою з функцією NFC (виробник надає додаток для модуля, що дозволяє просто та зручно передавати дані на дисплей). Повна документація з прикладами використання доступна на Wiki-сторінці продукту.

Властивості

  • Зчитувач NFC:
  • Мікроконтролер STM32F103RBT6, 72 МГц, 128 КБ Flash, 20 КБ SRAM
  • Чіп ST25R3911B NFC
  • Пам'ять 23LC1024 SRAM, 1 Мбіт
  • Конвертер USB-UART CP2102
  • Стабілізатор напруги 3,3 В
  • OLED-дисплей 1,3", 128x64 пікселів, SH1106
  • 4 кнопки користувача
  • 2 x LED
  • Гніздо для карти MicroSD
  • Розміри пристрою для читання: 66 x 105,5 x 17,6 мм
  • Дисплей:
  • Діагональ 4,2"
  • Роздільна здатність: 400 x 300 пікселів
  • Крок точки: 0,212 x 0,212
  • Час оновлення: 4 с
  • Кольоровий дисплей: чорний, білий
  • Відтінки сірого: 2
  • Кут огляду:> 170°
  • Живлення через NFC
  • Габаритні розміри: 105 x 94,1 мм , 9,90 мм
  • Розміри дисплея: 84,8 x 63,6 мм

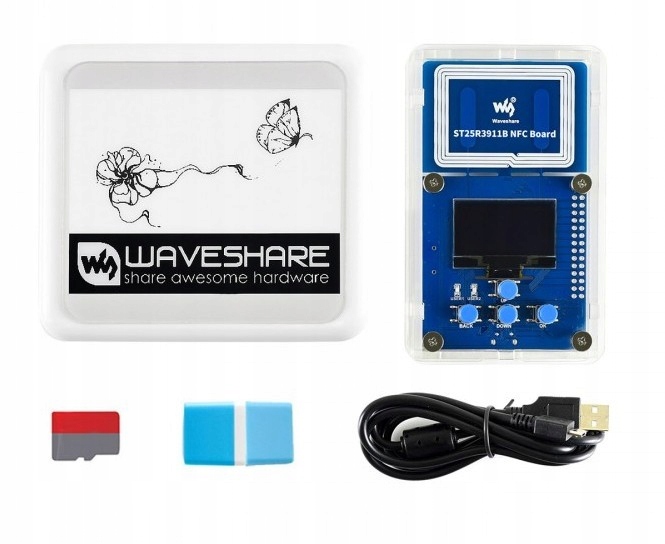

Включено

  • 4,2-дюймовий дисплей електронного паперу з підтримкою NFC
  • Зчитувач плати ST25R3911B NFC
  • Картка microSD на 16 ГБ
  • Пристрій зчитування карток MicroSD
  • Кабель USB типу A - microUSB
