4 світлодіодні датчики паркування заднім ходом

PARKTRONIC

Універсальний парктронік, оснащений 4 датчиками, графічним і звуковим сигналом. Набір забезпечує більш безпечне та легке маневрування автомобіля. Система контролює територію позаду автомобіля та інформує водія про наближення перешкоди. Пристрій запускається автоматично при включенні ліхтаря заднього ходу. Гучномовець видає звук, коли відстань автомобіля до перешкоди становить приблизно 0,3 - 2,5 метра. Звук посилюється, коли автомобіль наближається до перешкоди. Набір виявляє інші автомобілі, болларди, дітей, тварин і невеликі перешкоди.

Технічні дані

• Діаметр датчика: 22 мм
• Живлення: 12 В
• Потужність: <4W
• Ультразвукова частота датчиків: 40KHz
• Робоча температура пристрою: -30 °C до +70 °C
• Похибка вимірювання: +/- 5 см
• Колір: чорний
• Допустимий кут нахилу бампера: +/- 5°
• Довжина кабелю датчика: 2,4 м
• Довжина шнура живлення: 70 см

В набір входить:

• світлодіодний дисплей
• блок керування
• інструкція користувача
• двостороння клейка стрічка, використовуйте скотч, щоб приклеїти дисплей і блок керування до автомобіля
• Кабель живлення - використовуйте його для підключення блоку керування до 12В в автомобілі
• Кольцева пила діаметром 22 мм зробити отвори в бампері
• 4 датчики, розміщені в бампері з довгими кабелями для підключення їх до блоку управління. Колір ЧОРНИЙ.

Опис зв'язків у центральному офісі системи

1. Джерело живлення - підключіть кабель із комплекту до 12 В в автомобілі

2. Підключення монітора за допомогою кабелю, що йде від дисплея

3. Підключення 4 датчиків, оснащених з’єднувальними кабелями

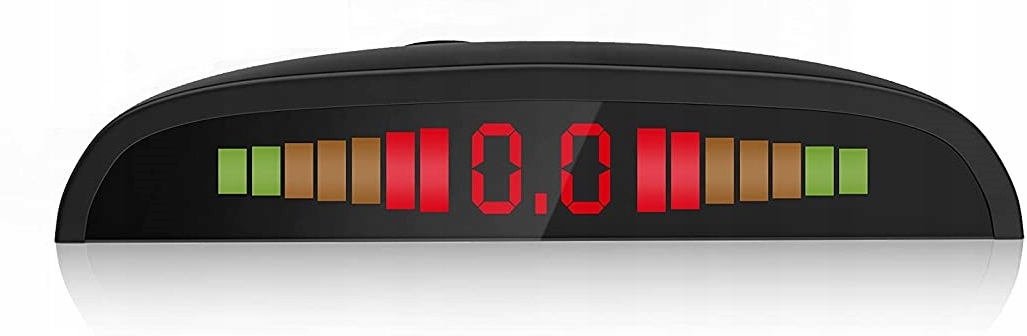

Світлодіодний дисплей

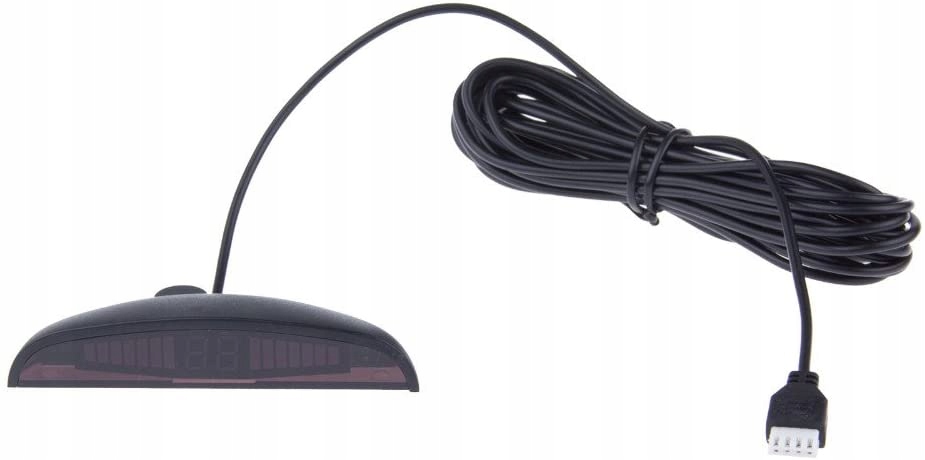

Оснащений довгим кабелем підключення до блоку управління.

Сигналізує відстань до перешкоди за допомогою діодів і на цифровій панелі

Світлодіодний дисплей такожподає звуковий сигналвідстань до перешкоди

Правильна установка комплекту

в автомобілі

- Дисплей

- Блок управління

- 4 датчика

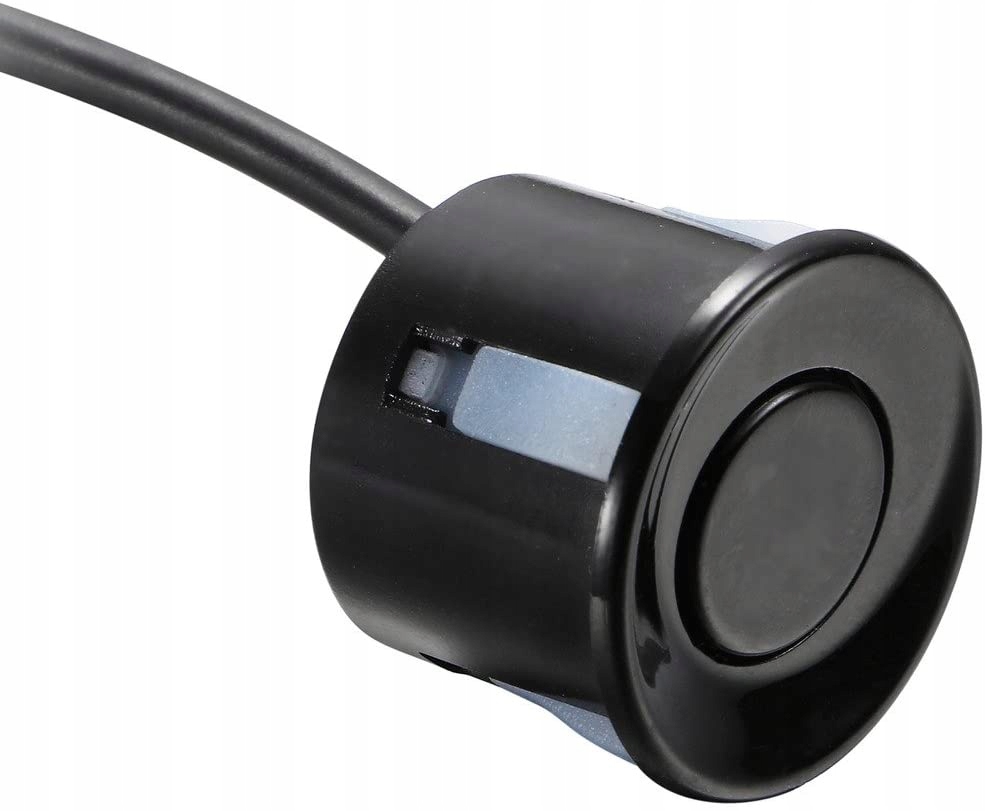

Належне встановлення датчиків

Перевірте, чи мають однакові розміри кольцева пилка та датчики

Просвердліть отвори для датчиків

Перевірте положення датчика в автомобілі. НаписUP на задній стінці датчика - означає, що ця сторона датчика повинна бути спрямована вгору.

Просуньте датчик у бампер

Правильне розташування датчиків

на задньому бампері

Встановлені датчики

однозначно покращують

безпеку автомобіля

під час маневрів

Усі 4 датчики мають

дуже довгий кабель, який

дозволяє підключати датчики

до блоку керування

Датчики, що входять до комплекту, мають

чорний колір.

Цей колір ідеально підходить до більшості кольорів автомобіля.

Ви завжди можете пофарбувати датчик у свій колір

(це не впливає на роботу датчиків)

У набір входить

дирочна пилка діаметром 22 мм

для отворів

в бампері

Ось так виглядають кабельні з’єднання в наборі датчика паркування
