4 "IPS 480 × 800 HDMI дисплей з панеллю для
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 7
Оплачивая «4-дюймовый дисплей IPS 480 × 800 HDMI с панелью для» данное изделие из «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

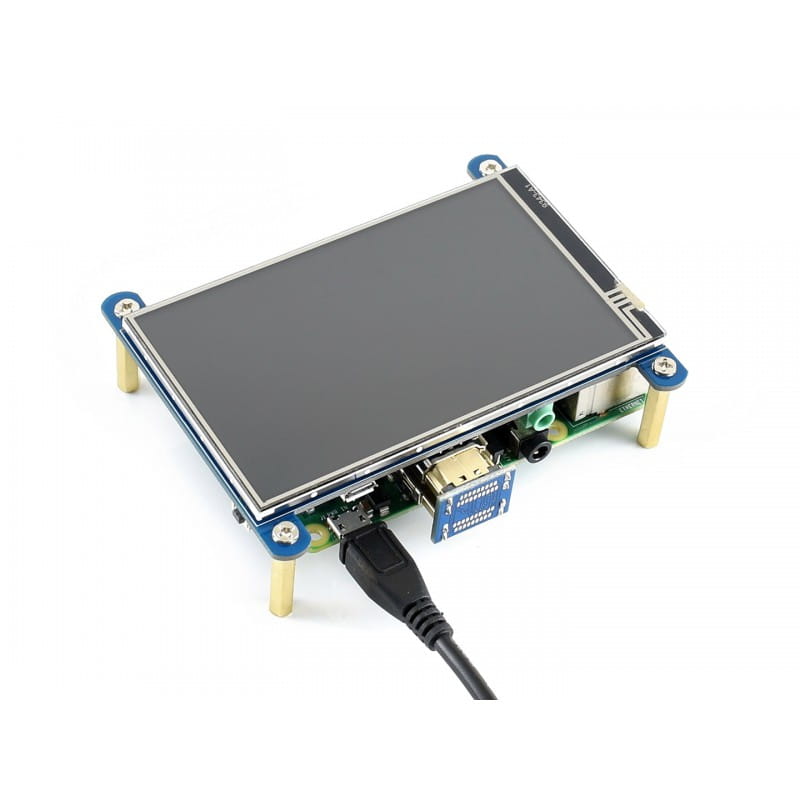

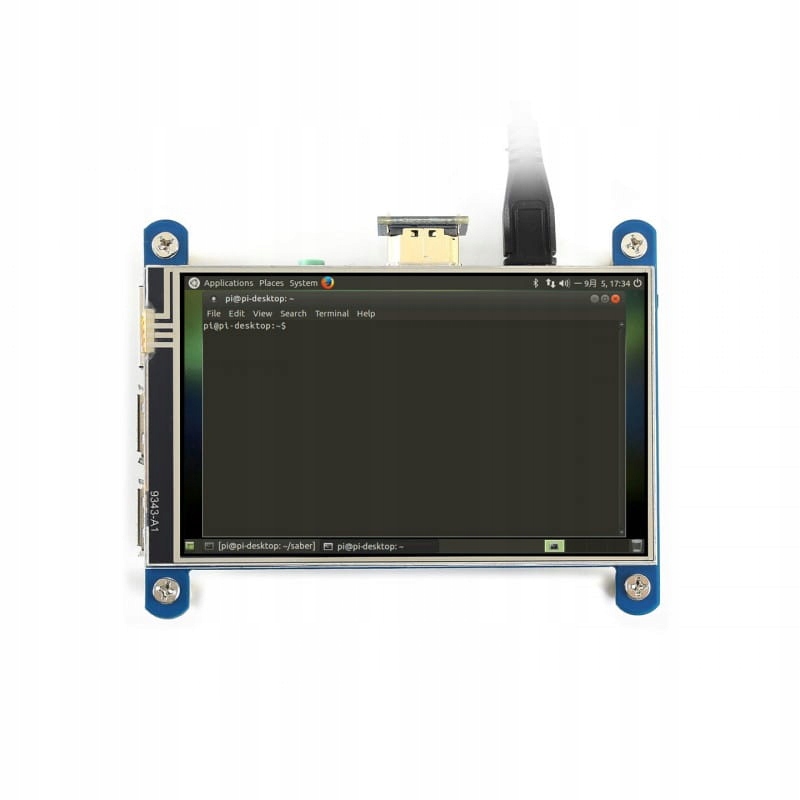

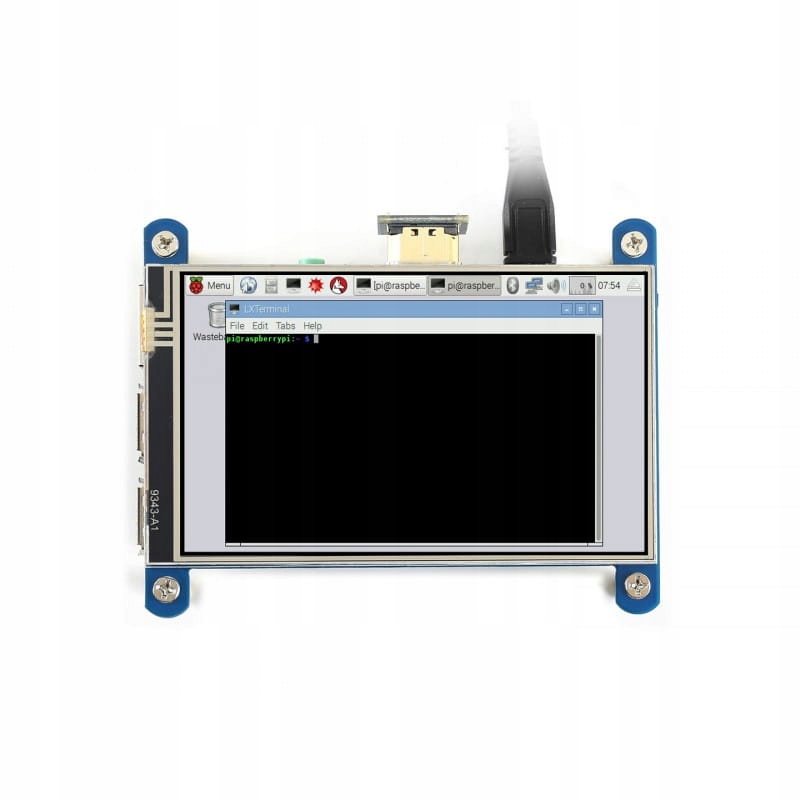

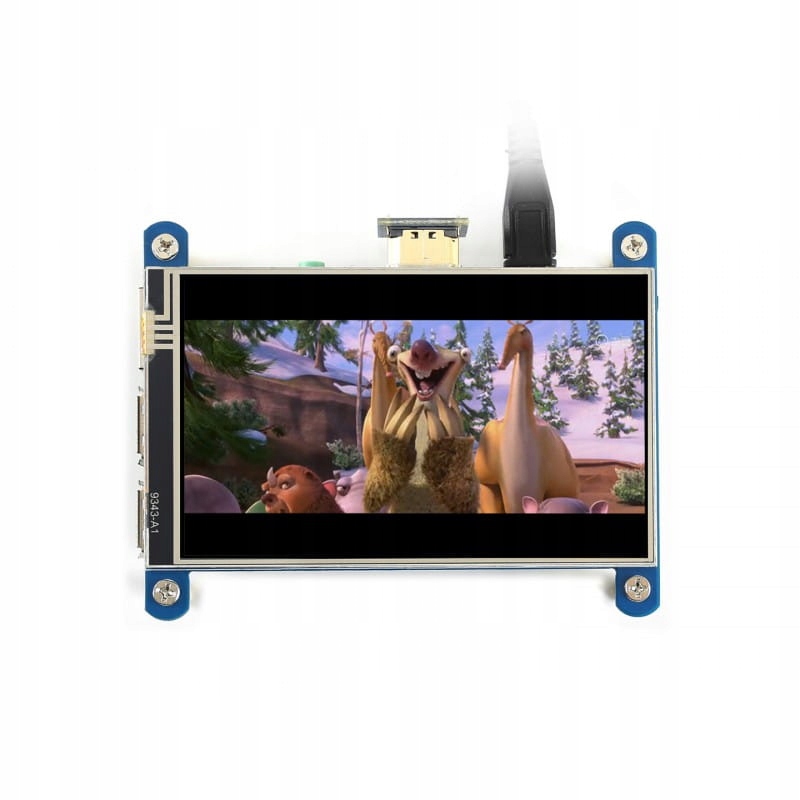

Дисплей для Raspberry Pi з діагоналлю 4 дюйми, IPS-екраном і резистивною сенсорною панеллю.
Модуль із дисплеєм, виконаним у вигляді накладки, підключається безпосередньо до роз’єму GPIO Raspberry Pi.
Зображення на дисплей із Raspberry Pi надсилається через HDMI, порти Raspberry Pi GPIO використовуються для живлення дисплея та керування сенсорною панеллю через шину SPI.
Технічні характеристики 4-дюймового РК-дисплея HDMI (H):
- Тип дисплея: 4" RGB IPS 480x800 пікселів
- Інтерфейс дисплея: HDMI
- Сенсорна панель: резистивна
- Сенсорна підтримка: SPI
- Сумісність із будь-якою версією Raspberry Pi (для Rpi1 і Rpi Zero потрібен додатковий кабель)

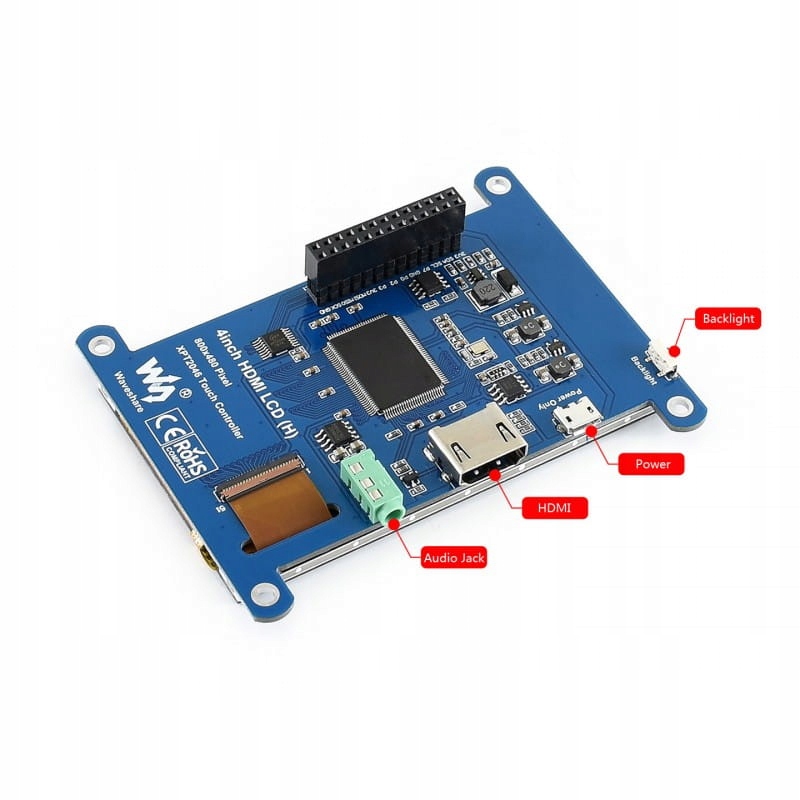

- Гніздо 3,5 мм для виведення звуку через HDMI
- Підсвічування дисплея можна вимкнути за допомогою перемикача
- Дисплей також може працювати з ПК з ОС Windows – тоді сенсорна панель не працює
Показати опис GPIO:
PIN-НОМЕР СИМВОЛ ОПИС 1, 17 Блок живлення 3,3 В плюс, вхід 3,3 В 2, 4 Джерело живлення 5 В плюс, вхід 5 В 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC Не використовується 6, 9, 14, 20, 25 GND Земля 19 TP_SI SPI, вхід даних сенсорної панелі 21 TP_SO SPI вихід даних сенсорної панелі 22 TP_IRQ Вихід IRQ, низький стан, коли панель виявляє дотик 23 TP_SCK SPI, тактовий сигнал шини SPI 26 TP_CS CS вхід, сенсорний контролер панелі
Зовнішні розміри:
Wiki:4-дюймовий_HDMI_LCD_(H)
Набір включає:
1. 4" IPS 480×800 HDMI дисплей із сенсорною панеллю
2. адаптер HDMI
3. Адаптер Micro HDMI
4. Стилус
5. Монтажні відстані
