Внутрішній антенний підсилювач DVB-T2 з блоком живлення AWS-144M

Підсилювач має фільтри, що обмежують смугу пропускання нижче 87 МГц і вище 700 МГц.

4 телевізори

Польський продукт

Відмінні особливості:

• Можливість монтувати попередній підсилювач в антену
• Регулювання сили підсилення
• Дуже проста установка на роз'ємах F
li>
• Польський продукт
• Безкоштовні роз’єми F
• Знімний блок живлення

В набір входить блок живлення 12В 300мА

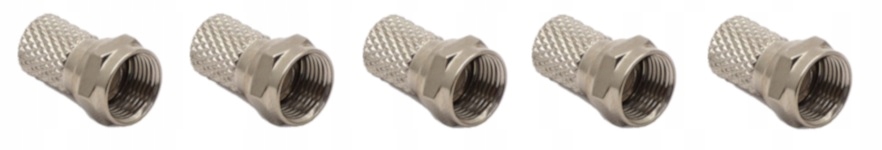

У набір входить5 конекторів типу F

Польська компанія AMS виробляє пристрої, необхідні для будівництва малих і середніх індивідуальних антенних установок. Має сучасне контрольно-вимірювальне обладнання, що дозволяє виготовляти прилади з дуже хорошими технічними параметрами.

Внутрішній антенний підсилювач DVB-T2 з одним входом (87-694 МГц) і чотирма виходами. Він призначений для посилення, розділення та розподілу теле/FM-сигналів у домашніх антенних установках. Якщо підключено менше 4 телевізорів, рекомендується використовувати навантажувальні резистори для невикористаних виходів.

Підсилювач має автоматичний перемикач, який дозволяє передати живлення +12 В через антенний кабель до попереднього підсилювача, встановленого в антена. Підсилювач AWS 144M можна живити через кабель, підключивши стандартне джерело живлення антени до телевізора, підключеного до виходу А підсилювача.

Пристрій має контроль посилення на вході , тож у разі перевантаження сигналу ми можемо зменшити потужність підсилювача.

Підсилювач пропускає повний діапазон DVB-T2 і FM, тому його можна використовувати в установках, які включають телевізійних і радіосигналів (після підключення антен відповідним кросовером).

Схема використання підсилювача для телевізійної антени. Залежно від потреби антена може містити балюнайзер або підсилювач.

Схема використання підсилювача телерадіоантени з використанням кросовера ЗА-106АМс. Завдяки цьому рішенню ми можемо розподілити сигнал, наприклад, на 3 телевізори та одне радіо.

Керування посиленням і діод, що сигналізує про подачу напруги на попередній підсилювач. Якщо в антені є балун, діод вимкнеться. Якщо ми встановлюємо в антену підсилювач, то діод повинен горіти.

Можливість живити підсилювач AWS 144M через кабель шляхом підключення стандартного джерела живлення антени до телевізора, підключеного до виходу А з позначкою "DC".

Технічні дані:

• Діапазон частот [МГц]: 87-694
• Кількість входів/виходів: 1/4
• Посилення [дБ]: 14/17 +/-1,5
• Макс. вихідний рівень 2kTV [dBuV ] : 100
• IMA3 [dBuV]: 94
• IMA2 [dBuV]: 81
• Власний шум [дБ]: <=4
• Відхилення невідповідності [дБ]: => 10
• Діапазон регулювання посилення (середня смуга) [дБ]: 0....10 +/-2
• Живлення постійного струму [В]: 12 + / -10%
• Струм споживання [мА]: 80 +/-10%
• З'єднання типу F [Ом]: 75
• Робоча температура ['C]: -25.....+55
