4x 2.4G DMX512 Light Lamp LED PCB
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 20
Оплачивая «4x 2.4G DMX512 Light Lamp LED PCB» данный товар из каталога «Драйверы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
4xWireless DMX512 LED Light Controller Transmitter Receiver PCB Modules Board
Опис:
Невеликий розмір, легко підібрати доступне внутрішнє освітлення.
Кнопка однієї операції, триколірний світлодіодний дисплей.
Під час передачі стандартних даних протоколу DMX512 контролер також може передавати дані освітлення DMX512 і протоколу освітлення.
126 каналів автоматично пропускають частоту, висока здатність запобігати перешкодам забезпечує надійну роботу.
Можливість встановити 7 груп ідентифікаційних кодів, користувач може використовувати 7 груп окремих бездротових систем без взаємних перешкод в одному місці.
Специфікація:
Вхідна напруга: 5 В постійного струму
Робоча частотна ділянка: діапазон ISM 2,4 ГГц, частотна ділянка 126 каналів
Максимальна потужність передачі: 20 дБм
Чутливість приймача: -94 дБм

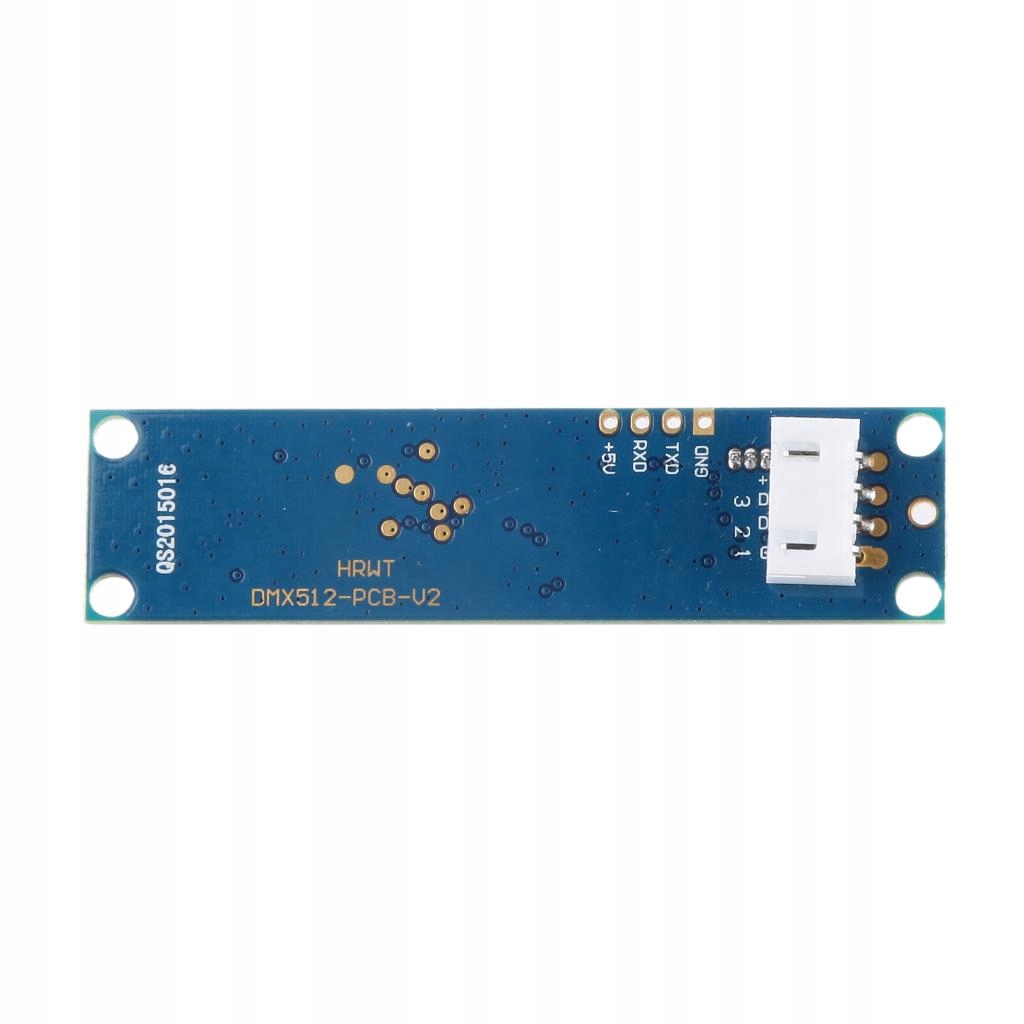

Сигнальний порт: RS485 або послідовний порт процесора AURT.
Посібник користувача:
Ідентифікаційний код і відповідне співвідношення кольорів світлодіодів:
1:ЧЕРВОНИЙ
2: ЗЕЛЕНИЙ
3: ЧЕРВОНИЙ + ЖАДІСТЬ = ЖОВТИЙ
4: СИНІЙ
5:ЧЕРВОНИЙ + СИНІЙ = ФІОЛЕТОВИЙ
6: ЗЕЛЕНИЙ + СИНІЙ = СИНІЙ
7:ЧЕРВОНИЙ+ЖАДІВ+СИНІЙ = БІЛИЙ
Натисніть клавішу 1 раз, щоб вказати налаштування ідентифікатора, натисніть ще раз, щоб установити IC, потім значення ідентифікатора додається на 1 під час кожного натискання.
Умови роботи:
Світлодіод світиться безперервно: немає DMX або бездротового сигналу.
Червоний світлодіод: передача.
Зелений світлодіод: отримання
Радіочастота ------ 2,400-2. 525 G, всього 126 каналів, автоматичний пошук.
Ідентифікаційний код ------- "1-7" груповий ідентифікаційний код, натисніть кнопку "ключ", щоб встановити, може працювати лише з тим самим ідентифікаційним кодом передавача та приймача.
Встановлення зв’язку:
Увімкніть плату бездротового прийому та передачі DMX512.
Натисніть кнопку «Ключ», щоб установити однакове значення ідентифікатора картки для передавання та отримання, використовуйте інше значення ідентифікатора, якщо ви хочете використовувати більше ніж 1 групу бездротової мережі одночасно в одному місці.
Червоний світлодіод блимає, коли передавач передає дані DMX на незміненій ділянці частоти, а потім приймач змінює передану ділянку частоти.
Зелений світлодіод блимає, доки не буде отримано виправлене значення ID, світлодіод блимає швидше після отримання даних DMX швидше. Потім зв’язок було успішно встановлено.
Пакет включає:

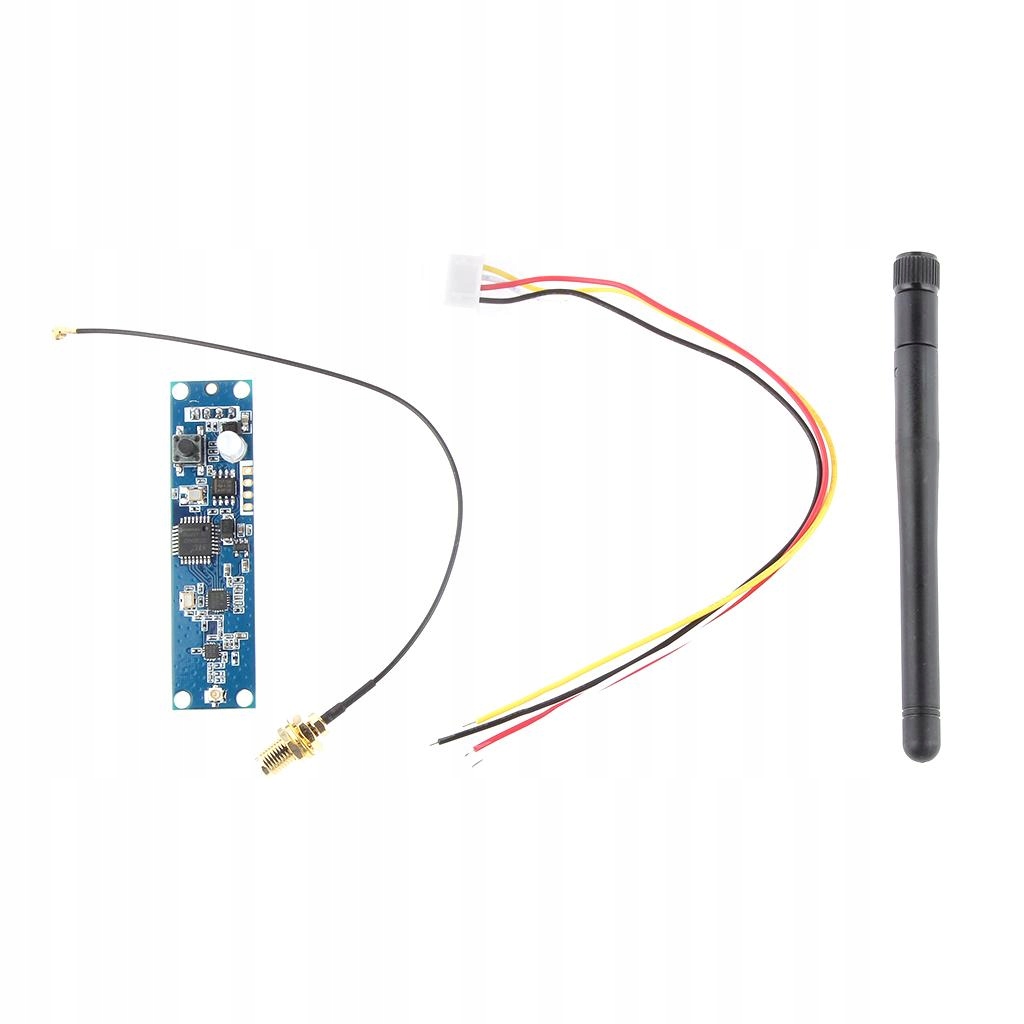

1 x DMX512 модуль бездротової друкованої плати (4 шт.)
