5W USDx SDR QRP Transceiver QCX-SSB для SSB 3-діапазонний Transceiver з L5

Функція:

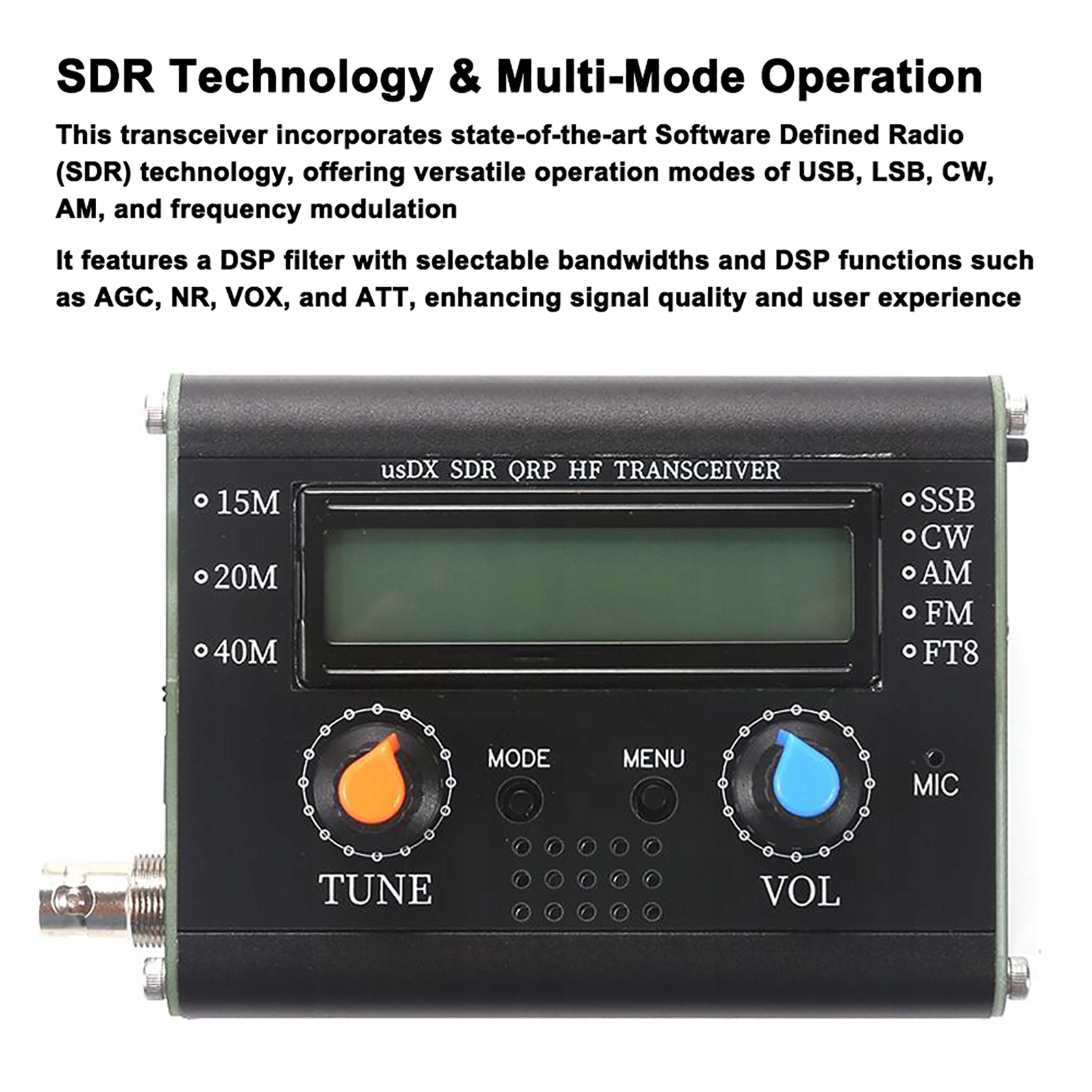

1. 【Технологія SDR і багаторежимна робота】: цей трансивер використовує найсучаснішу технологію SDR, пропонуючи універсальні режими роботи USB, LSB, CW, AM і частотної модуляції. Він має DSP-фільтр із можливістю вибору наскрізних каналів і такі функції DSP, як AGC, NR, VOX і ATT, що покращує якість сигналу та покращує взаємодію з користувачем.

2. 【Компактна та високоефективна конструкція】: цей передавач дуже портативний завдяки невеликому та легкому алюмінієвому корпусу. Він використовує етап SSB на рівні E, керований EER, для ефективного споживання енергії, забезпечуючи максимум 5 Вт PEP SSB від потужності 12 В без потреби в обігріві, що робить його ідеальним для роботи на місці.

• 2 Підтримує середовище розробки на основі спільноти, яке розширює можливості трансивера та забезпечує постійне вдосконалення. Програмне забезпечення VOX можна використовувати як швидке повне інвазивне (операція QSK і половина xer) або допомагає працювати в цифровому режимі (без інтерфейсу PTT) для перемикання RX/TX, зовнішній вихід PTT із затримкою керування TX/PA.

4. 【Багатодіапазонна підтримка та можливість розширення】: трансивер забезпечує втрату продуктивності від 20 кГц до 99 МГц і підтримує постійне налаштування в діапазоні частот від 160 м до 10 м. Включає додатковий роз’єм FT8 і підтримує додаткові аксесуари, такі як аудіокабель і клавіша Морзе, що забезпечує гнучкість для різних сценаріїв роботи.

5. 【Зручний і економічно ефективний】: трансивер розроблений для простоти, зменшує кількість компонентів установки на 50% порівняно з початковою схемою QCX і усуває потребу в складних обмотках трансформатора та процедурах вирівнювання. Він містить вбудований мікрофон і динамік, а його просте налаштування та керування роблять його доступним як для любителів радіо, так і для досвідчених операторів.

Специфікація:

• Назва: трансивер SDR
• Матеріал: метал
• Вихід радіочастот: SSB Максимальна вихідна потужність 5 Вт при 12 В вихідного постійного струму в
• Діапазон частот: 160 м-10 м
• Підтримка повного режиму: USB, LSB, CW, AM, модуляція частота
• Фільтр DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц Paspbak. Регулювання, регулювання гучності, DBM/S-метр.
• Зворотна бічна смуга/атенюатор несучої передачі: краще ніж -45dBC, IMD3 (двотональний) -33dBC, прийом: краще ніж -50dBC.
• Підтримка багатьох діапазонів: безперервне регулювання в діапазоні частот 160 м-0 м (і втрата продуктивності від 20 кГц до 99 МГц).
• Програмне забезпечення з відкритим кодом, вбудоване для IDE; Дозволяє експериментувати, може додавати нові функції, може ділитися внесками через GitHub, складність програмного забезпечення: 2000 рядків коду.
• Ступінь випромінювача SSB на основі цифрового та програмного забезпечення: шляхом керування фазою SI5351 PLL (шляхом незначної зміни частоти I2C до 800 кбіт/с) та амплітуди PA (через ШІМ ШІМ) для вибірки вхідного сигналу мікрофона та перебудови SSB сигнал. Схема формування ключа PA).
• Шум MDS на підлозі: -135 дБМ при 28 МГц (у 200 Гц BW)
• Вибірковість переднього кінця: крутий -45 дБ/декаду Rolf-off +/- 2KHz від налаштованої частоти
• Блокування динамічного діапазону: зміщення 20 кГц 123 ДБ, зміщення 2 кГц 78DB
• CW декодер, keyer straight/iambic-a/b
• Розмір упаковки: 60 * 60 * 50 мм / 2,36 * 2,36 * 1,97 дюймів
• Вага упаковки: 550 г / 1,21 фунтів
•
•

Список пакетів:

• Пакувальний лист (без ключа Морзе):
• 1 * SDR Triseiver
• 1 * Ручний мікрофон
•
• АБО
•
• Пакувальний лист (з ключа Морзе):
• 1 * SDR Triseiver
• 1 * Ручний мікрофон
• 1 * Ключ Морзе
