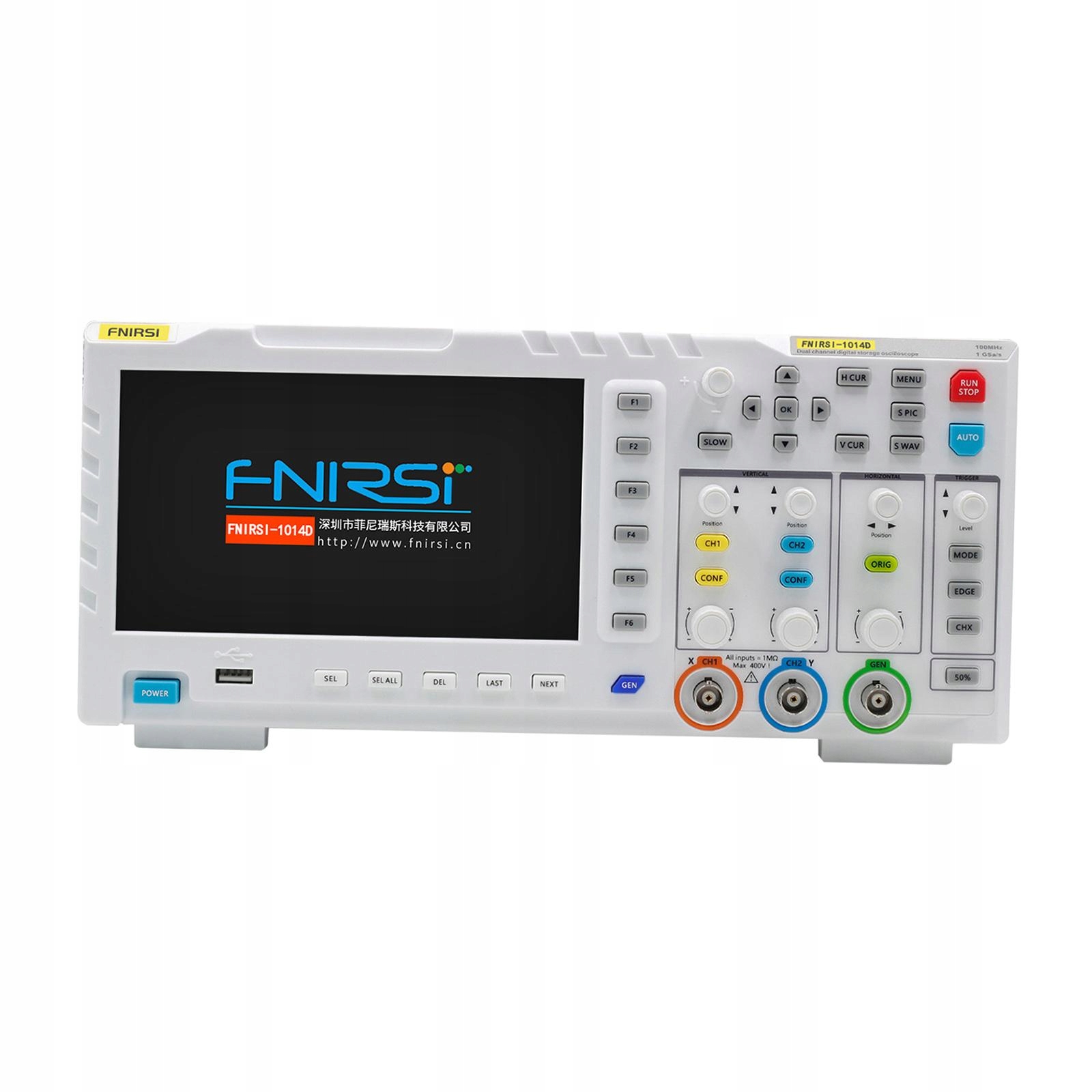

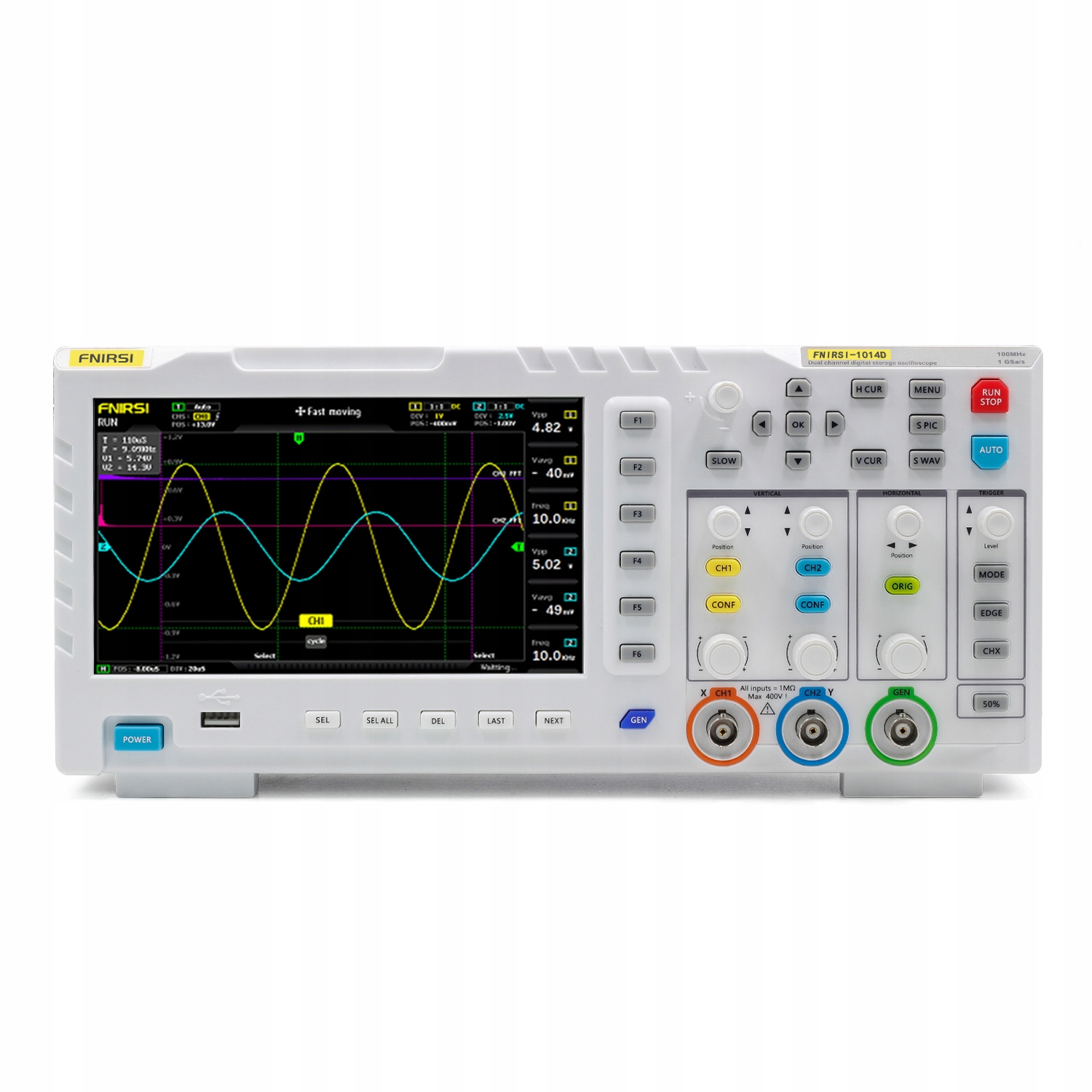

7-дюймовий екранний осцилограф FNIRSI1014D 2CH 100MHz*2

FNIRSI-1014D — це два в одному осцилографі та генераторі сигналів, частота дискретизації в реальному часі 1 Гвиб. витримує безперервну напругу до 400 В, не хвилюйтеся про те, що осцилограф перегорить, якщо пробник не рухається протягом 10 разів, вбудований генератор сигналів DDS і переривчастий вихід (@2,5vpp), крок усіх частот сигналу становить 1 Гц, підтримує 14 типів стандартних функціональних сигналів і настроюваний переривчастий сигнал, переривчастий Пристрій виводу фіксує частину або всі складні сигнали, виміряні осцилографом, як сигнал вихідний сигнал генератора, який може зберігати до 1000 призначених для користувача сигналів відсічення. Приходьте та спробуйте, ви не розчаруєтесь.

Функції:

Вбудований генератор сигналів DDS, підтримує 12 типів функціональних сигналів.

Функція захоплення виходу, яка може зберігати до 1000 сигналів захоплення.

Цільовий високоінтелектуальний алгоритм декодування, нескінченний термін служби кодера та інтелектуальна функція запобігання спалюванню, 1X може витримувати напругу до 400 В.

За аналогової смуги пропускання 100 МГц*2 і частоти дискретизації 1 Гвиб./с（1X = 5 МГц, 10X = 100 МГц).

Повністю обладнаний 7-дюймовий кольоровий TFT РК-дисплей з роздільною здатністю 800*480 з яскравими кольорами та високою контрастністю.

Високий діапазон вимірювання напруги: 1X може вимірювати 0 ~ 40 В, 10X може вимірювати 0 ~ 400 В.

Вимірювання до 12 параметрів: VPP ， VP ， Vmax ， Vmin ， Vavg ， Vrms ， Frequent ， Work + ， Work- ， Time + ， Time- ， Period.

Функція вимірювання курсором: зручно вимірювати період, частоту та напругу вручну.

Повна функція запуску (одноразовий, звичайний, автоматичний) і будь-яка зупинка відображення форми сигналу (функція паузи).

Оснащено високоефективною функцією AUTO одним дотиком і функцією запису пробігу одним дотиком і знімка екрана.

Вбудований простір для зберігання 1 Гб, можна зберігати до 1000 знімків екрана + 1000 наборів даних сигналів.

Потужний менеджер зображень хвилі підтримує перегляд ескізів, перегляд, детальний перегляд, гортання сторінок, видалення та збільшення, зменшення масштабу, панорамування тощо.

Оснащено інтерфейсом USB, який можна під’єднати до комп’ютера, щоб обмінюватися знімками екрана з комп’ютером, що зручно для вторинного аналізу.

Графічну функцію відображення фігури Ліссажу можна використовувати для визначення амплітуди, частоти та фазового контрасту двох груп сигналів.

Функція відображення FFT, може аналізувати спектральні характеристики сигналу, технологія стиснення пам’яті, екран оновлення хвилі не мерехтить.

З функцією регулювання яскравості екрана та функцією регулювання яскравості фону gr-id, також легко носити.

Технічні характеристики:

Матеріал: ABS

Аналогова пропускна здатність: 100 МГц * 2

Кількість каналів: 2 канали

Максимальна частота дискретизації в реальному часі: 1GSa/s

Вертикальна чутливість: 50 мВ/под. ~ 500 В/под.

Горизонтальний діапазон часу: 50 с/под. ~ 10 нс/под.

Максимальна тестова напруга: 40 В (щуп 1X), 400 В (щуп 10X)

Глибина зберігання: 240 Кбіт

Вхідний опір: 1 МОм

Точність АЦП: 8 біт

Режим з’єднання: AC/DC

Режим запуску: одноразовий, нормальний, автоматичний

Фронт запуску: наростаючий / спадаючий фронт

Зовнішня напруга запуску 0 ~ 40 В.

Порти розширення: експорт зображень USB

Розмір упаковки: 340 * 140 * 70 мм / 13,4 * 5,5 * 2,8 дюйма

Вага упаковки: 1949 г / 4,3 фунта

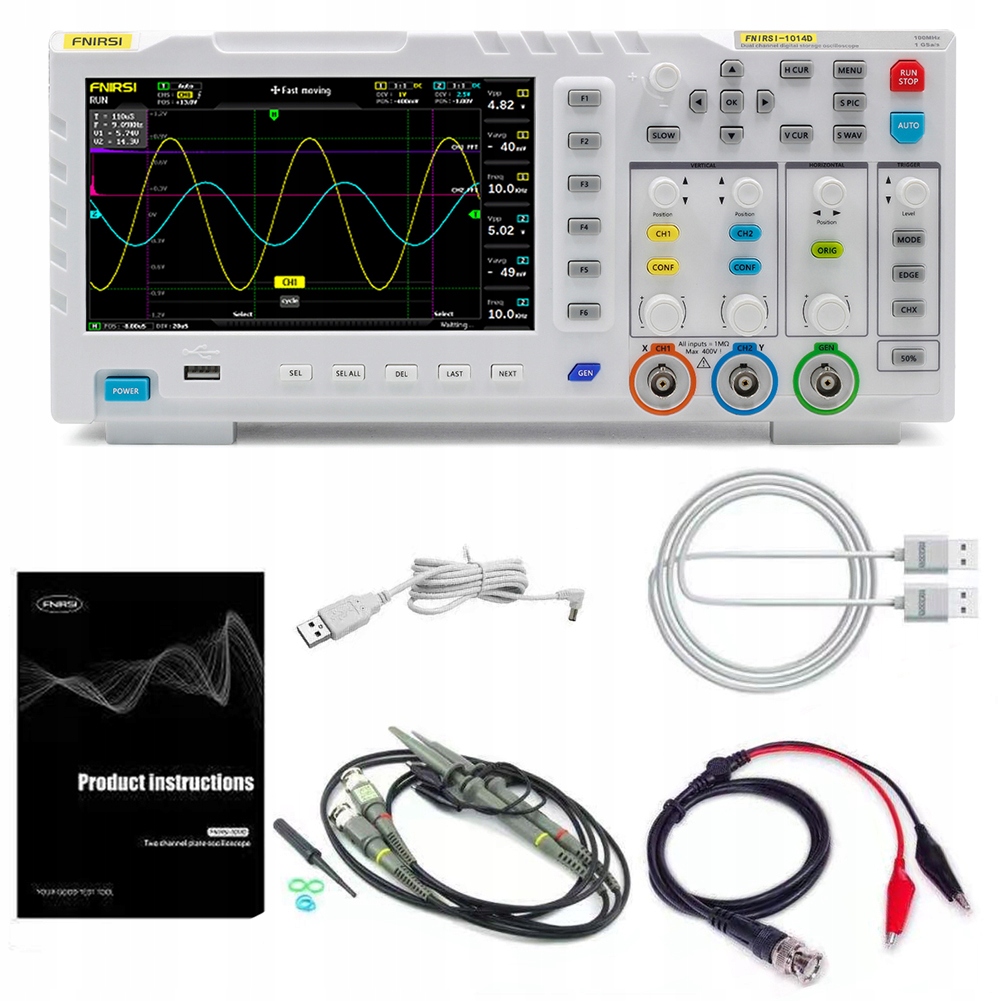

Пакувальний лист:

1 * осцилограф FNIRSI-1014D

2 * відповідний зонд 100 МГц (1X і 10X）)

1 * кліп

1 * лінія даних USB

1 * посібник користувача англійською мовою
