Промисловий модуль 8DI/ 8DO з ізоляцією сигналу, інтерфейсом RS485 та протоколом Modbus RTU

Промислові входи / цифрові результати (8DI / 8DO) був розроблений для вимогливих додатків у промислових умовах. Завдяки побудованій ізоляції та сигналах потужності, широкому діапазону напруги живлення (7–36 В постійного струму) та дотриманням протоколу Modbus RTU забезпечує високу надійність та стійкість до перешкод.

Найважливіші особливості модуля

• 8 Exit \ Inputs with full insulation
• Support for the RSTA RST MODBUS protocol by RS485
• Service of passive (NPN) and active (PNP)
• output based on Darlington transistors (up to 500 mA)
• TVS security, self -lens and diode Protective against reverse polarization
• компактне житло, адаптоване до стандартного 35 мм DIN Rail
• Дистанційне керування випусками (режими спалаху/вимкнення)
• Алгоритм елімінації вібрації контактів
• di: автоматичне (контроль зв'язку) та механізму (перемикання контролю)

Внутрішня конструкція

побудована -у ізоляції подвійної потужності та сигналу для зв'язку rs485. Побудований -в телевізорах знову пригнічує, забезпечуючи захист від атмосферної та ОУР. Побудований -Скиньте запобіжник та захисний світлодіод гарантують стабільний струм та вихід напруги, що забезпечує захист від перевантаження струму та сплеску.

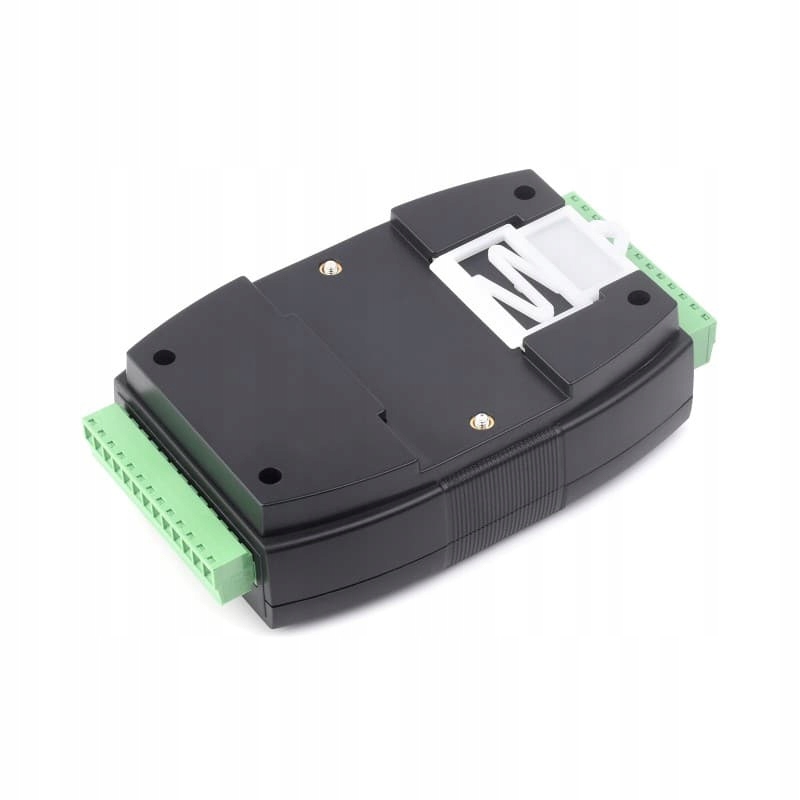

Установка на 35 -мм DIN STRIP

Розміри

специфікація

• Інтерфейс зв'язку: rs485
• Швидкість передачі: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Формат зв'язку за замовчуванням: 9600, N, 8, 8, 8, 8, 8 Протокол Modbus: Стандартний протокол Modbus RTU
• Постачання живлення: DC 7 ~ 36V
• Цифровий вхід:
• 8 (8di), діапазон pnp)
• вбудований вихід: Optoizolator
вбудований вихід: 8 виходів (8do), діапазон 5 ~ 40V, вихідний вихід, максимальне навантаження 500 мА/канал
• 0x01)

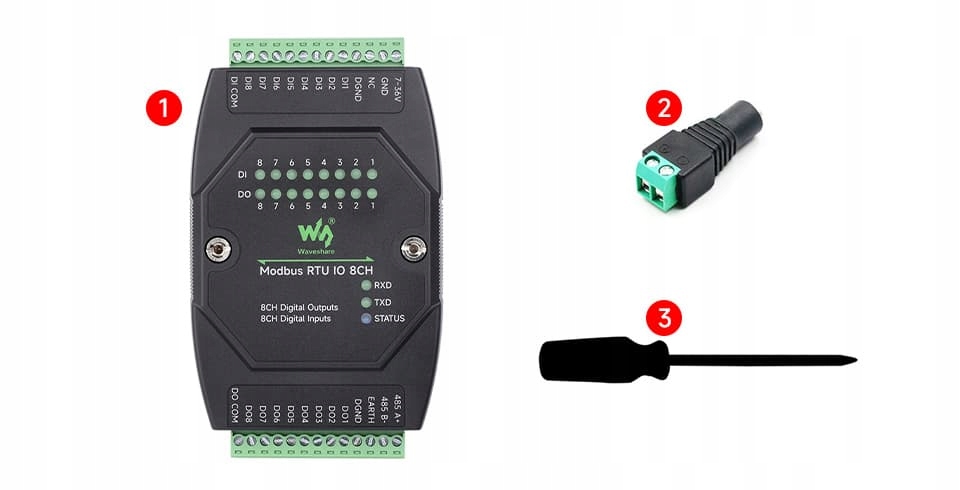

вміст набору
