8 колектор з насосною групою до підлоги 2,3квс

Змішувальний комплект латунний колектор на 8 секцій від польського виробника (сертифікований) класу CW617N (питна вода) з високоякісним енергозберігаючим насосом від GRUNDFOS UPM3 AUTO L 25-70

Маніфольд оснащений клапаном AFRISO ATM 566 зі збільшеною витратою Kvs 2,3 м3/год - завдяки цьому рішенню тепла підлога буде нагріваються набагато швидше, що призводить до значного зниження витрат на опалення.

Розподільник призначений для установки теплої підлоги.

РОЗДІЛЬНИК З ЩІЛЬНОЇ ЛАТУНІ!

Технічні дані повного 8-місного змішувального колектора:

Кількість секцій: 8

Кількість секцій: 50 мм

Витратоміри 0-5 л/хв: 8 штук

Термостатична вставка M30x1,5: 8 штук (можливість установки приводів)

Подача: 1" M

Обратка: 1" M

Розподільний трійник 1/2"x1" x1/2" - 2 шт.

Автоматичний повітровідвідник із запірним клапаном 1/2": 3 шт.

Зливний клапан 1/2": 2 шт.

З'єднувач 16x3/4" до PEX 16 (Eurokonus): 16 шт.

Електронний насос GRUNDFOS UPM3 AUTO L 25- 70: 1 шт.

Термостатичний клапан AFRISO 566 2,3 Kvs ATM (20-43°C): 1 шт.

Термометри циферблатні - 2 шт

Кабель живлення для насоса довжиною 1 метр - 1 шт

Тримачі - 2 шт.

Відстань для установки насоса: 130 мм

Кількість ланцюгів на фотографіях є орієнтовною - предметом продажу є дистриб'ютор з кількістю схем, вказаних на аукціоні.

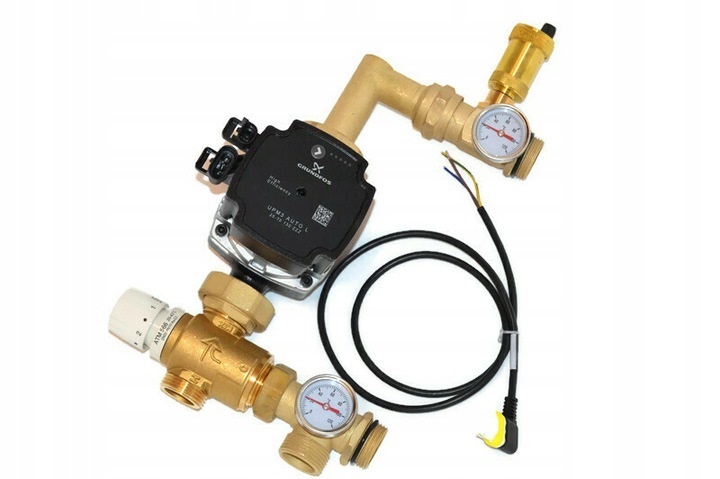

У комплект входить енергозберігаючий малогабаритний насос від відомого виробника GRUNDFOS, модель UMP3 AUTO L, з характеристиками, адаптованими для роботи в системах поверхневого опалення. Найменший насос у пропозиції Grundfos, вдосконалена модель насоса alpha 2L.

• клас енергоспоживання: A (EEI<0,20)
• Енергоспоживання: 5 -52 Вт
• b>
• Макс. тиск: 10 бар
• Макс. висота підйому: 7м
• Одна кнопка налаштування насоса
• Чітка система діодів, що показують режим роботи
• Сухий дозволений запуск: макс. 3x20 секунд
• Три режими роботи:
• пропорційний тиск (3 налаштування)
• постійний тиск (3 налаштування)
• li>
• фіксована крива (4 налаштування - 4 м, 5 м, 6 м, 7 м)
• Тривалість служби: > 100 000 год, 500 000 циклів увімкнення/вимкнення
• Ручне розблокування (доступ спереду)
• Кутова вилка з кабелем довжиною 1 м
• маленький розмір
< /ul>

Насос можна розмістити праворуч або ліворуч від розподільника.

СХЕМА КОНСТРУКЦІЇ РОЗДІЛЬНИКА

1) Верхня балка:

- виготовлена ​​з високоякісної латуні CW617N (для пиття води )

- витратоміри з ніпелем і з’єднувачем PEX 3/4 x 16 (для труби PEX 16)

- вентиляційний і дренажний блок з автоматичним повітровідводом.

1) Нижня балка:

- виготовлена ​​з високоякісної латуні CW617N (для питної води)

- термостатичні вставки M30 x 1,5 - можливість монтажу приводи термо

- вентиляційно-зливний блок з автоматичним повітровідводом.

Переваги розподільника:

• Дозволяє будь-яка конфігурація та модернізація компонентів для конкретної інвестиції.
• Виготовлено зі стійких до корозії матеріалів
• Завдяки використанню надійних гумових ущільнень EPDM для всіх елементів обладнання не вимагає використання додаткових ущільнень під час монтажу
• Працює з економічними джерелами тепла, наприклад, тепловими насосами та конденсаційними котлами.
• Доступний у версіях з 2-16 секціями.
• Призначений для монтажу насосних та змішувальних установок.

Застосування:

Колектор призначений для систем поверхневого та підлогового опалення.

Терморегулюючі клапани на зворотній балці призначені для монтажу електроприводів М30х1,5.

Регулювальні клапани з витратомірами, встановлені на подаючій балці, дозволяють швидко регулювати потік завдяки коромислу на вентилі .

Роль колекторів у системі теплої підлоги:

• розподілення теплоносія до опалювальних контурів,
• забезпечення правильних робочих параметрів установки теплої підлоги (незалежне живлення кожного контуру опалення)
• можливість незалежного регулювання ефективності та температури кожного приміщення з підігрівом підлоги.
• паралельне підключення певна кількість змійовиків з індивідуальним гідравлічним і температурним контролем.
• можливість підключення змішувальної та насосної групи для отримання температури, відповідної для опалення на підлозі колектора

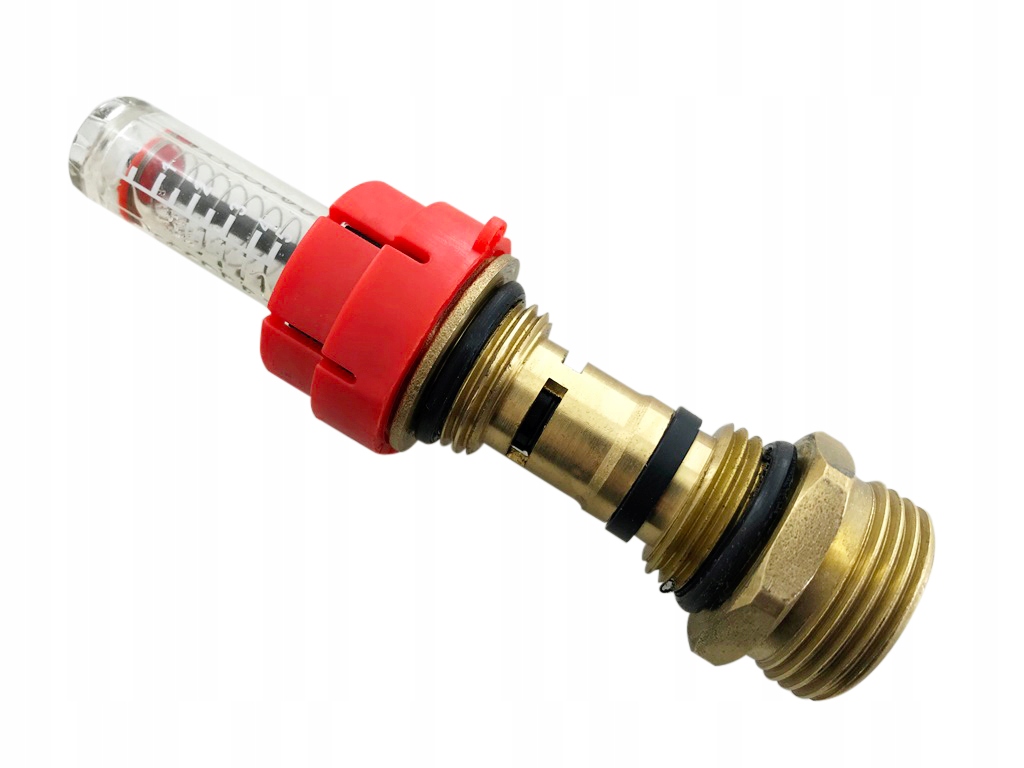

Витратомір (ротаметр).

Елементи, які використовуються для вимірювання швидкості потоку в окремих контурах у масштабованій шкалі та для точного регулювання потоку.

Встановлюється на силову балку. Витратомір виготовлений із пластику та латунного корпусу. Ротаметр має відповідну шкалу, щоб можна було зчитувати фактичну швидкість потоку теплоносія.

Шкала витратоміра: 5 літрів/хв.

Термостатичні клапани з ручкою

Елементи, що використовуються для вирівнювання окремих петель, які можуть бути різної довжини, і для балансування установки з точки зору гідравлічного опору.

Встановлюється на зворотній балці. Термостатичні вставки підходять для монтажу термоелектричних головок або широко відомих як термоприводи.

Термостатичні вставки виготовлені з латуні.

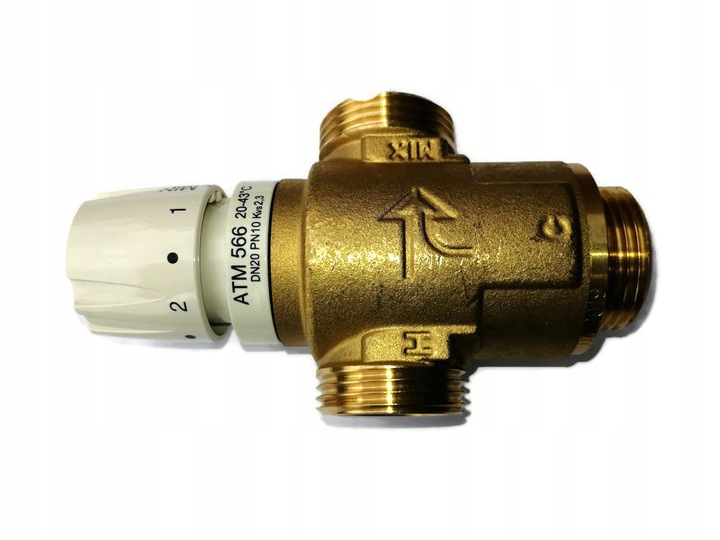

Клапан ATM 566 зі збільшеною витратою Kvs 2,3 м3/год - завдяки цьому рішенню тепла підлога нагрівається набагато швидше, що призводить до значного зниження витрат на опалення.
