A-157 Модуль гітарних ефектів.
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 5
Просматривая «A-157 Модуль петли гитарных эффектов.», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Набір для самостійного складання.
Модуль використовується для збагачення гітарних підсилювачів, які будуються або розширюються
можливість підключення гітарних ефектів. Він підключений між виходом попереднього підсилювача
гітара та вхід підсилювача потужності.
Сигнал з гітарного попереднього підсилювача подається на вхід IN, а потім на підсилювач
робочі елементи підсилюються та надсилаються на вихід петлі ефектів OUTPUT(JACK).
Зворотній сигнал від ефектів підключається до входу INPUT(JACK). Потім він надходить до підсилювача
операційний комбайнер для сигналів від активованого гітарного ефекту та сигналу
прямий. Увімкнений тут потенціометр PR1 дозволяє змішувати обидва сигнали.
Потім сигнал надходить на вихід OUT, а потім на підсилювач потужності.
Модуль має ще один вхід з позначкою MIC.(JACK. Це вхід для будь-якого
лінійний сигнал, напр. MP3. цей сигнал посилюється та подається через потенціометр PR2
до об'єднувача, а потім змішується з рештою сигналів.
Для системи потрібен симетричний джерело живлення +V GND -V. Усе це можна живити безпосередньо від джерела живлення
симетричний підсилювач потужності. Ви також можете живити його від симетричного стабілізованого джерела живлення +-12 В або +-15 В.
Набір містить набір елементів, друковану плату та схему.
Розміри набору 147 мм x 40 мм.

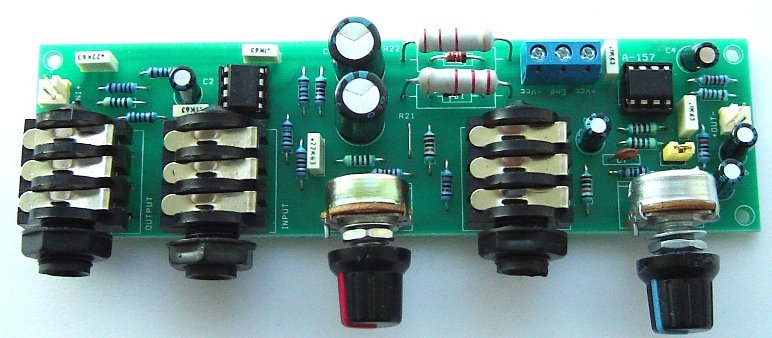

На фото показано систему після складання.
