А-157пкб. Комплектна плата - модуль петлі гітарних ефектів.
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Оплачивая «А-157пкб. Плата комплекта — модуль петли гитарных эффектов.», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

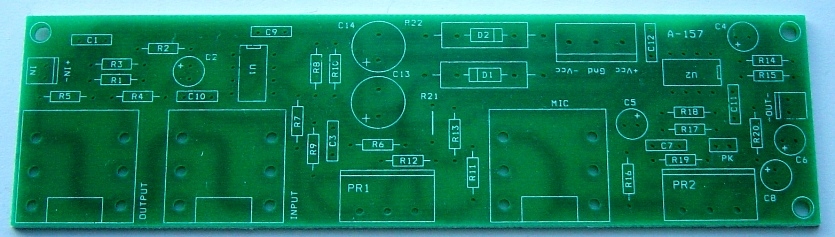

Пластина для набору для самостійного збирання.
Модуль використовується для доповнення вбудованих або розширених гітарних підсилювачів
можливістю підключення гітарних ефектів. Він підключається між виходом гітарного попереднього підсилювача та входом підсилювача потужності.
Сигнал з гітарного попереднього підсилювача подається на вхід IN, потім в операційному підсилювачі він посилюється та направляється на вихід циклу ефектів OUTPUT(JACK).
Зворотний сигнал від ефектів підключається до входу INPUT(JACK). Потім він надходить на операційний підсилювач, який є суматором для сигналів від увімкненого гітарного ефекту та прямого сигналу. Увімкнений тут потенціометр PR1 дозволяє змішувати обидва сигнали.
Потім сигнал надходить на вихід OUT, а потім на підсилювач потужності.
Модуль має ще один вхід, позначений як MIC. (ДжЕК. Це вхід для будь-якого
лінійного сигналу, наприклад, MP3. Цей сигнал посилюється та подається через потенціометр PR2
на об’єднувач, а потім змішується з рештою сигналів.
Система потребує симетричного джерела живлення +V GND -V. Весь набір можна живити безпосередньо від симетричного джерела живлення.
Це також може живитися від симетричного +-12 В або +-15 В стабілізованого джерела живлення.
Набір містить друковану плату та схему.
Набір включає друковану плату та схему.
елемент.
