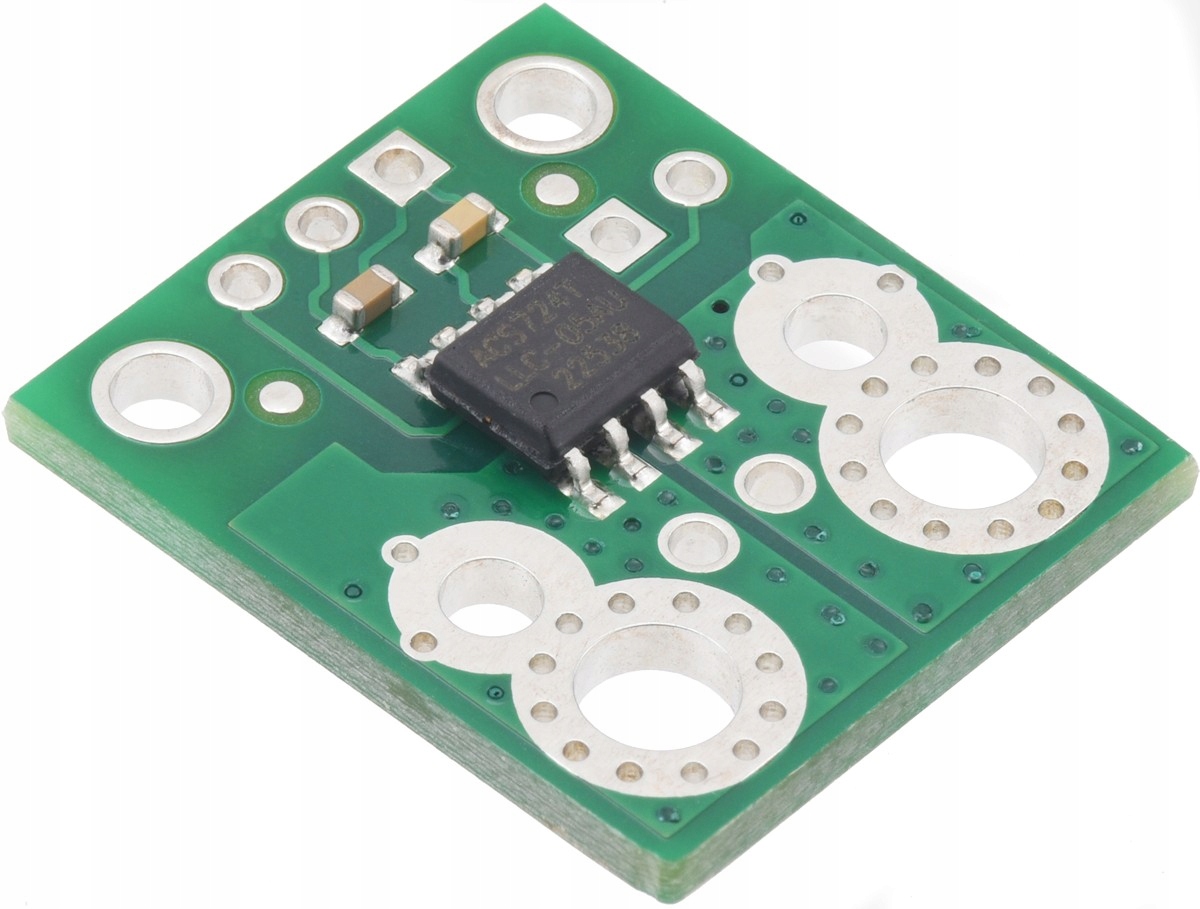

ACS724 Current Sensor Carrier - модуль з датчиком струму ACS724 0-5A
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 3
Просматривая «ACS724 Current Sensor Carrier - модуль с датчиком тока ACS724 0-5А» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
ACS724 Current Sensor Carrier - модуль з датчиком струму ACS724 0-5A
Опис

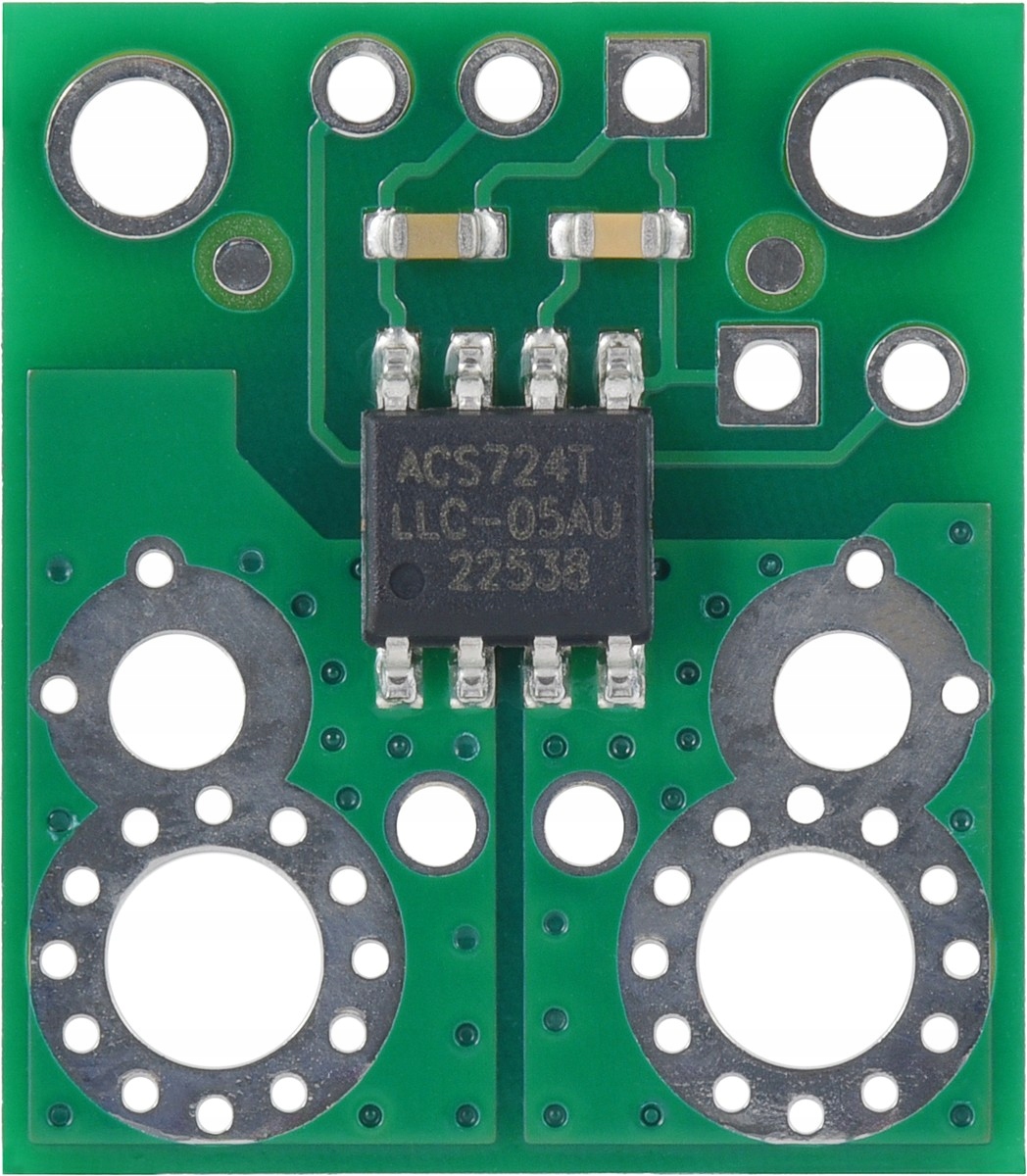

Модуль з односпрямованим датчиком струму Холла на основі системи ACS724LLCTR-05AU. Він дозволяє вимірювати струм в діапазоні від 0 до 5 А. Плата живиться від напруги від 4,5 В до 5,5 В і призначена для використання в схемах з логічною напругою 5 В. Вона пропонує низький опір струму (~1,2 мОм) і електричну ізоляцію до 2,4 кВ RMS. На виході виводиться пропорційна аналогова напруга (800 мВ/А) зі зміщенням 0,5 В і похибкою ±0,9%.
Для належної роботи датчика потрібні п’ять з’єднань: вхідний струм (IP+ і IP-), логічне джерело живлення (VCC і GND) і вихід датчика (OUT). Вивід FILTER дозволяє користувачеві фільтрувати вихід для кращої роздільної здатності при меншій смузі пропускання, додаючи конденсатор до землі паралельно конденсатору 1 нФ, який уже є на платі. Без додаткового зовнішнього фільтруючого конденсатора частотна характеристика становить приблизно 90 кГц.
Особливості
- Диференціальне виявлення за допомогою ефекту Холла
- Внутрішній опір провідного шляху 1,2 мОм
- Електрична ізоляція до 2,4 кВ RMS
- Висока смуга пропускання 120 кГц для швидкий час відгуку
- Можливість для фільтрації вихідних даних для покращення роздільної здатності
- Інтегрована цифрова схема температурної компенсації
- Робоча напруга від 4,5 до 5,5 В
- Діапазон вимірювання струму від 0 до 5 А
- Вихідна роздільна здатність 0,8 В/А
- Діапазон робочих температур від -40°C до 150°C
- Розміри: 17,8 x 20,3 мм
- Вага: 1,1 г

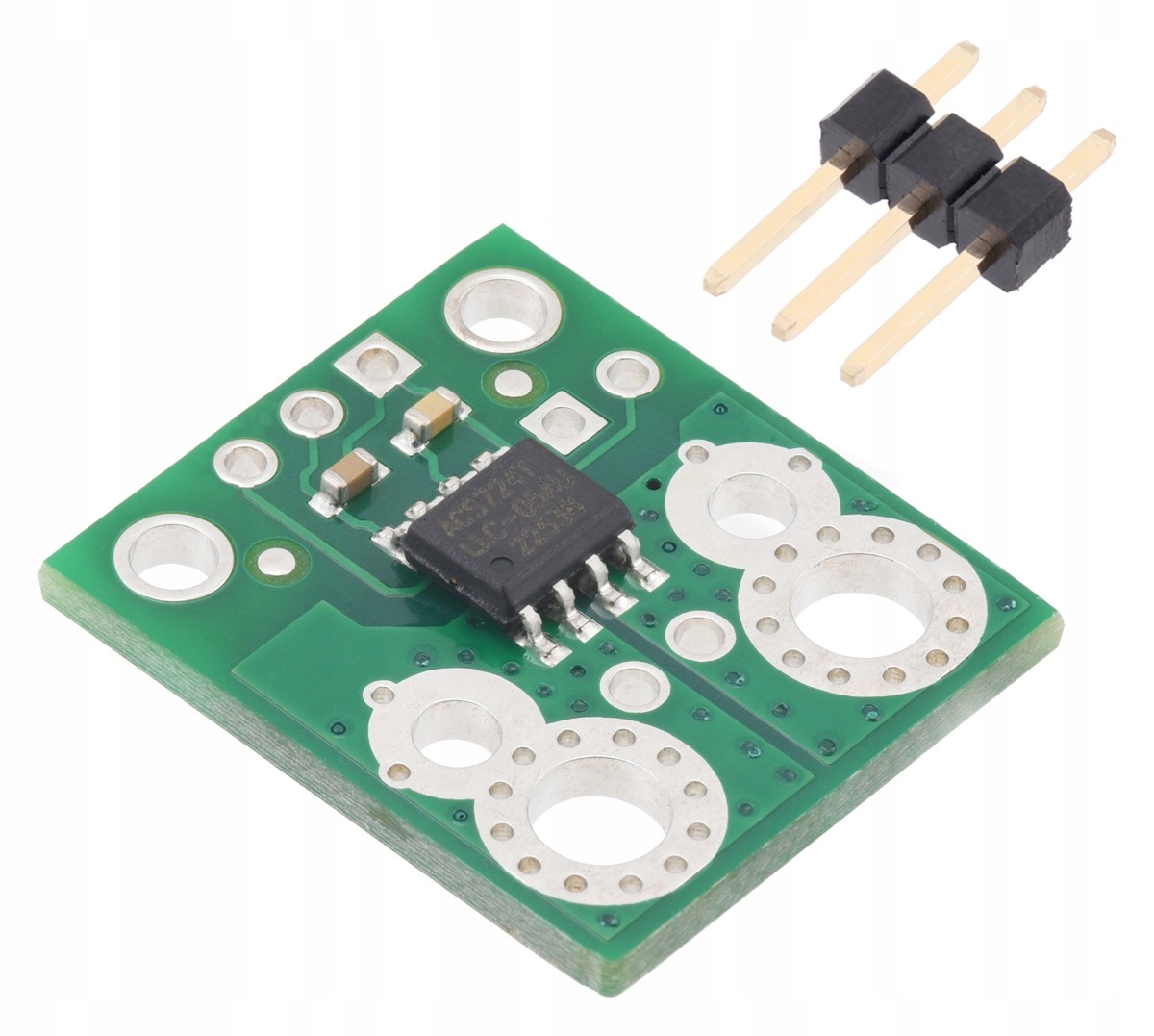

В комплекті
- Модуль-носій датчика струму ACS724
- Прямий 3-контактний роз’єм
