Адаптер для камери Raspberry Pi CM3 / CM3 Lite / CM
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Заказывая «Адаптер для камери Raspberry Pi CM3 / CM3 Lite / CM» данный товар из каталога «Принадлежности», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Плата розширення, розроблена для Raspberry Pi, сумісна з CM3 / CM3 Lite / CM3+ / CM3+ Lite. Він має три порти для камери та широко використовувані порти, як-от DSI та USB, інші периферійні інтерфейси також підтримуються роз’ємом FPC, і все це в малому форм-факторі.
Підключившись до різних типів камер у поєднанні з платою освітлювача, що входить до комплекту, ви можете легко та гнучко створювати різноманітні проекти стереобачення Raspberry Pi, такі як бінокулярний діапазон паралакса, ідентифікація обличчя, виявлення живих об’єктів, відеозапис VR тощо.
Специфікація:
- Сумісність із обчислювальним модулем Raspberry Pi CM3 / CM3 Lite / CM3+ / CM3+ Lite
- Три порти камери, CAM0 - за замовчуванням, CAM1/CAM3 можна вибрати через порт GPIO
- Порт DSI для підключення дисплеїв
- USB-порт, програмування, доступ до RPi
- 36-контактний порт GPIO з адаптером UART і адаптером для стандартного 40-контактного GPIO Raspberry Pi
- 24-контактний порт HDMI із адаптером
- 10-контактний GPIO/I2C для підключення плати освітлювача ICM20948 IMU
- Годинник DS1307 RTC із слотом для батареї CR1220
- Корпус з оргскла
- Доступні приклади роботи
Присвячується обчислювальному модулю Raspberry Pi
Обчислювальний модуль Raspberry Pi CM3 / CM3 Lite / CM3+ / CM3+ Lite
Підключення камер
Порт камери за замовчуванням CAM0, додаткові порти CAM1/CAM3 можна вибрати через GPIO38

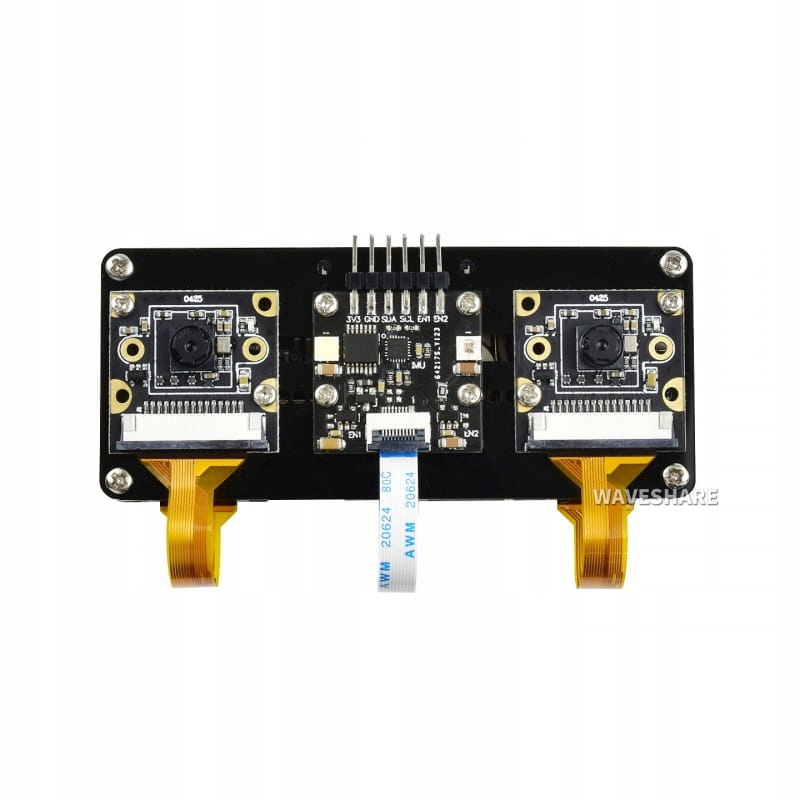

Робота з двома камерами
Рекомендується використовувати дві однакові камери

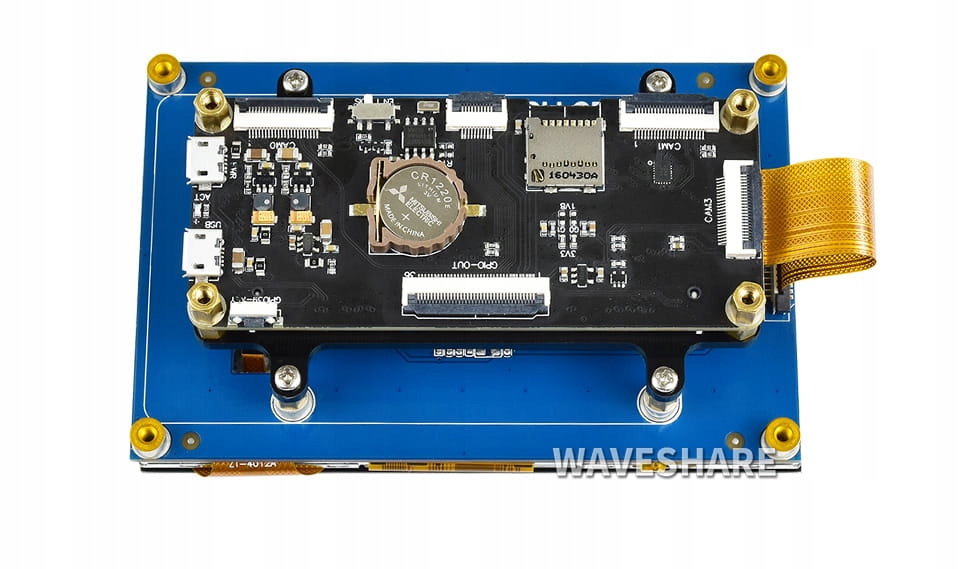

Робота з РК-дисплеями
Можна підключити дисплеї для Raspberry Pi за допомогою порту DSI

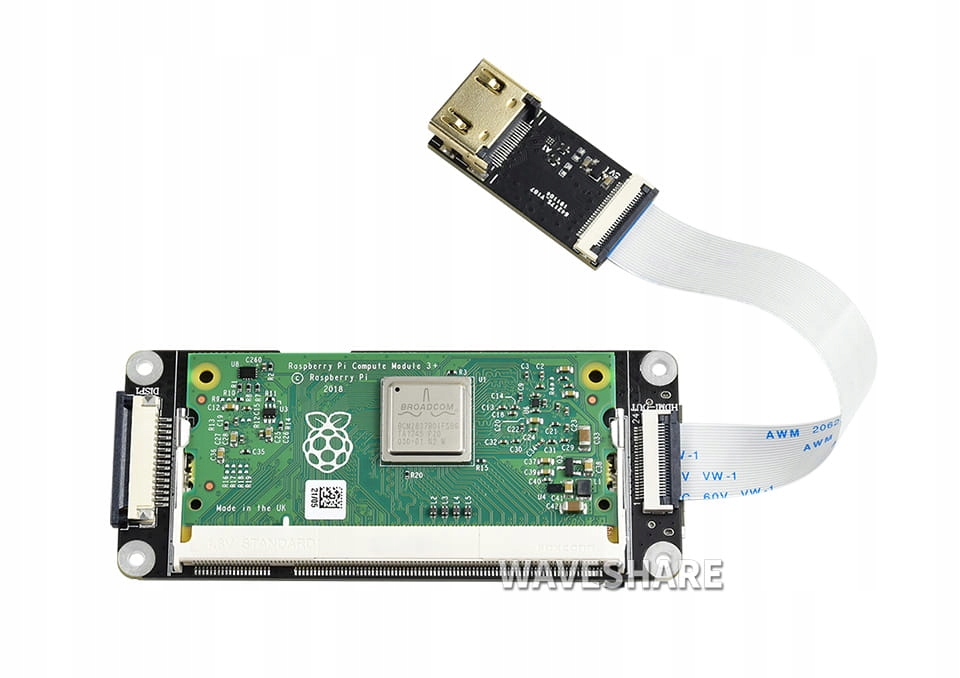

Вихід HDMI
Адаптер для штатива

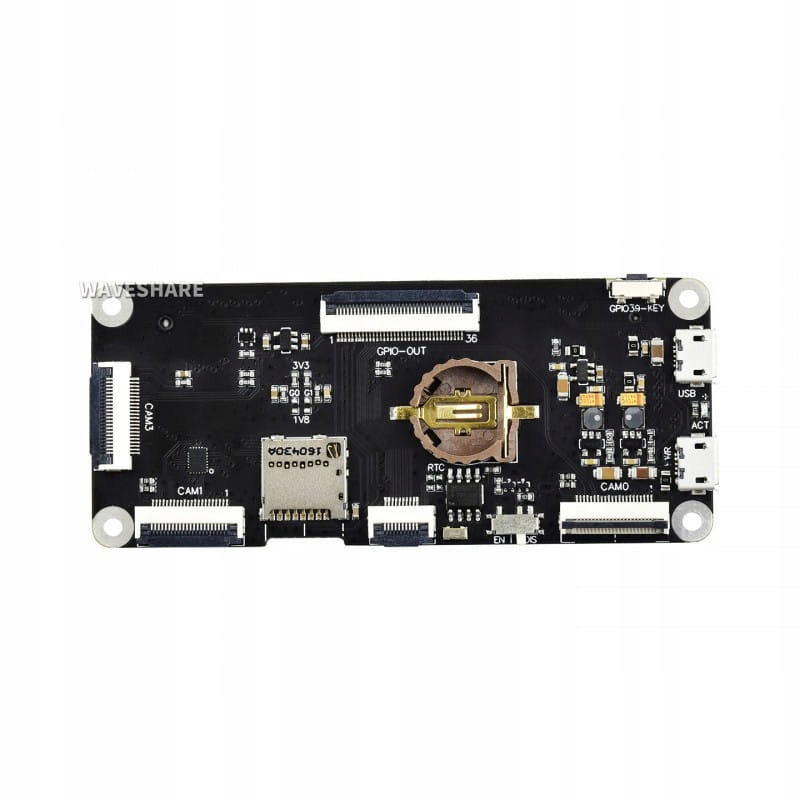

Опис диска
Конектор Compute Module
для підключення до Compute Module CM3 / CM3 Lite / CM3+ / CM3+ Lite
Дисплейний порт DSI
для підключення до дисплея Raspberry Pi DSI
24-контактний роз’єм HDMI
для підключення до дисплея HDMI через адаптер HDMI
Порт камери CSI
CAM0: увімкнено за умовчанням
CAM1: установіть низький рівень GPIO38, щоб увімкнути
CAM3: установіть високий рівень GPIO38, щоб увімкнути
Гніздо для карти Micro SD
для карти Micro SD із попередньо запрограмованим образом системи
36-контактний роз’єм GPIO
для розширення порту UART і Raspberry Pi GPIO через адаптер
10-контактний роз’єм I2C
для підключення до світлової панелі ICM20948 IMU
USB-роз’єм
для прошивки образу системи або використання як звичайного порту USB
Тримач батареї RTC
підтримує кнопковий акумулятор CR1220
DS1307
Чіп RTC
Перемикач USB BOOT ENABLE
EN: дозволяє миттєвий образ системи через порт USB
DIS: установіть порт як звичайний порт USB

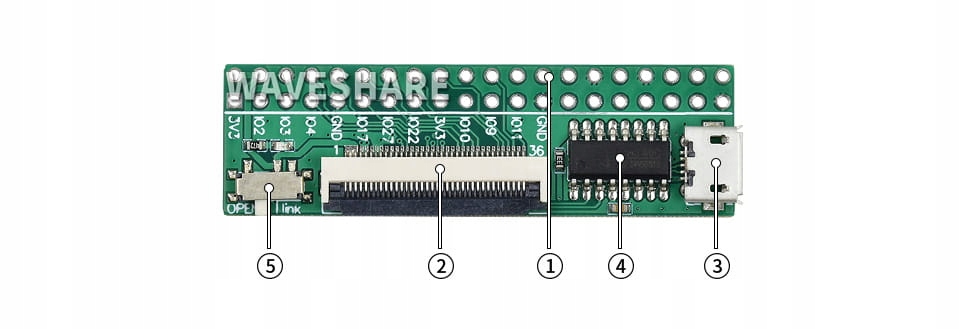

Адаптер UART
Інтерфейс Raspberry Pi GPIO
для підключення до Raspberry Pi HAT
36-контактний роз’єм GPIO
для підключення до базової плати CM3
Порт USB TO UART
дозволяє отримати доступ до Raspberry Pi через послідовний термінал або використовуватися як джерело живлення
CH340
Чіп USB TO UART
Вимикач живлення UART
ВІДКРИТИ: відключити джерело живлення USB TO UART
Посилання: підключіть до джерела живлення USB TO UART

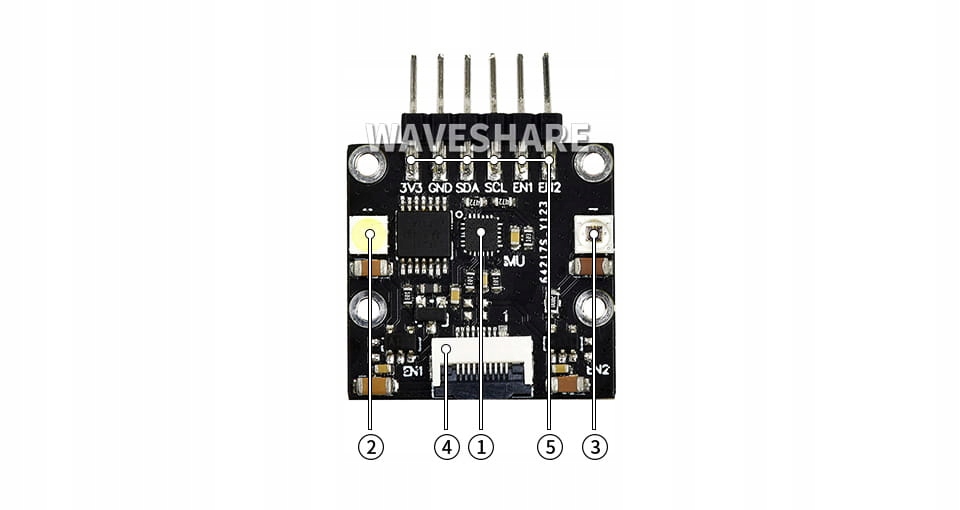

Освітлювач і модуль акселерометра
ICM-20948
Акселерометр
Роздільна здатність: 16 біт
Діапазон вимірювання (настроюється): ±2, ±4, ±8, ±16g
Робочий струм: 68,9 мкА
Гіроскоп
Роздільна здатність: 16 біт
Діапазон вимірювання (настроюється): ±250, ±500, ±1000, ±2000°/сек
Робочий струм: 1,23 мА
Магнітометр
Роздільна здатність: 16 біт
Діапазон вимірювання: ±4900 мкТ
Робочий струм: 90uA
Біле заповнююче світло
керується через GPIO
ІЧ-світло, що заповнює 850 нм
керується через GPIO
10-контактний роз’єм I2C
для підключення до базової плати CM3
6-контактний роз’єм I2C
для підключення до хост-плати
Розміри
Набір включає:
