Адаптер GLOTRENDS PA41 Quad M.2 PCIe NVMe

• Host Adapter Quad M.2 PCIe SSD: додайте 4 M.2 PCIe (NVMe/AHCI) SSD (M Key) до одного хост-адаптера PCIe X16 для доступу до 4 M.2 PCIe SSD окремо або налаштуйте програмний RAID у Windows /Linux/програмне забезпечення сторонніх розробників.
• M.2 PCIe RAID для платформи Intel/AMD: підтримує M.2 NVMe SSD RAID-on-CPU (VROC) на платформі Intel, але вам потрібно самостійно придбати ліцензію Intel VROC. Підтримка M.2 NVMe RAID на платформі AMD. Несумісний із Mac Pro 5.1
• Примітка: у цьому хост-адаптері (чіп ASM1184E) немає функції розгалужувача PCIe, тому материнська плата має підтримувати розгалуження PCIe. Інакше буде розпізнано лише один M.2 PCIe SSD.
• Установіть розгалужувач pcie у BIOS/UEFI на X4X4X4X4 (сумісний із режимом ASUS Hyper M.2 X16). Кількість M.2 PCIe SSD може відрізнятися залежно від різних процесорів і материнських плат.
• Підтримка набору мікросхем PCIe Bifurcation: платформа Intel X299, C422, C621, Z390, Z370, Z490, Z590, Z690, X99; Платформа AMD TRX40, X399, X570, X470, B550, B450, Z590 тощо
• Переконайтеся, що ваш BIOS/UEFI підтримує початкове завантаження NVMe та ОС із смуги PCIe, тоді ця головна карта Quad M.2 PCIe SSD підтримує завантаження ОС із M.2 PCIe SSD або RAID M.2 PCIe.
• Сумісний із материнськими платами PCIe 4.0/3.0/2.0 і встановлений на лінії PCI-Express X16. Щоб отримати швидкість PCIe 4.0, переконайтеся, що ваш процесор, материнська плата та твердотільні накопичувачі PCIe підтримують PCIe 4.0. Щоб отримати повну пропускну здатність PCIe X16, налаштуйте 4 твердотільні накопичувачі M.2 PCIe у режимі RAID 0.

• Робота з 2230/2242/2260/2280/22110 розміром M.2 PCIe SSD (Key-M), сумісним із Samsung 980/970 PRO/970 EVO Plus/970 EVO; сумісний із Intel Optane SSD серії P1600X, серії 6; сумісний із WD_BLACK SN750 SE, Blue SN550, Green SN350 тощо. Примітка: не підтримує M.2 SATA SSD (ключ B).
• Аксесуари: повний і низькопрофільний кронштейн, 4 гвинти M.2 і кронштейни, викрутка

• Інтерфейс ПК: PCI-Express 4.0/3.0 X16
• Інтерфейс до SSD: 4 x Key M/B+M (Примітка: деякі M.2 SSD SSD також є Key B+M)
• Максимальна пропускна здатність (ГБбіт/с): ~32 ГБ/с (PCIe 4.0 X16); ~16 ГБ/с (PCIe 3.0 X16)
• Чіп: ASM1184E
• Співвідношення сторін: 2230/2242/2260/2280/22110
• Сумісність з операційними системами: Windows і Linux (Примітка: не працює з Windows 7 і Mac Pro 5.1)
• Форк PCIe: не підтримується

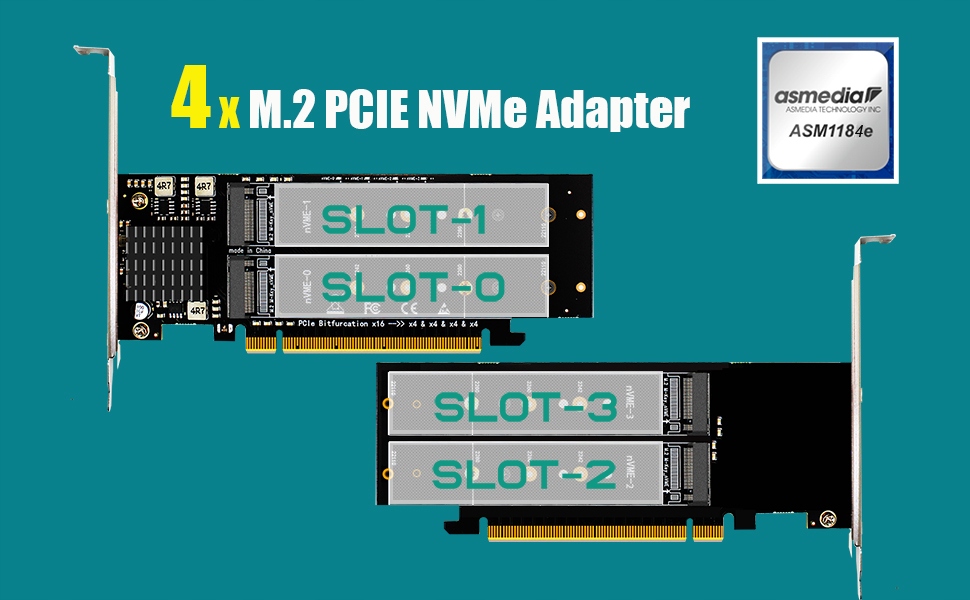

Хост-адаптер Quad M.2 PCIe SSD

• Додайте 4 SSD-накопичувачі M.2 PCIe (NVMe/AHCI) (клавіша M) до однієї хост-карти PCIe X16, щоб мати доступ до 4 SSD-накопичувачів M.2 PCIe одночасно
• Підтримка програмного RAID у Windows/Linux/програмному забезпеченні сторонніх розробників
• Підтримка M.2 NVMe SSD RAID-on-CPU (VROC) на платформі Intel, але вам потрібно самостійно придбати ліцензію Intel VROC
• Підтримка M.2 NVMe RAID на платформі AMD
• Несумісний із Mac Pro 5.1

Конфігурація біфуркації PCIE в BIOS/UEFI

• Примітка. Ця хост-карта Quad M.2 PCIe SSD не може розділити PCIE X16 на PCIe X4X4X4X4, тому ваша материнська плата має підтримувати функцію біфуркації PCIE. Інакше буде розпізнано лише один M. 2 PCIe SSD. Якщо ви не впевнені, чи підходить карта PCIe Bifurcation для вашої материнської плати, надайте інформацію про вашу модель, і ми відповімо вам протягом 24 годин.
• Установіть розгалужувач PCIE у BIOS/UEFI на X4X4X4X4 (сумісний із Hyper M.2 X16 на ASUS).
• Якщо розгалужувач ліній PCIE перейде в режим X8X4X4, це буде лише 3 x M.2 PCIE SSD.
• Кількість M.2 PCIE SSD може відрізнятися залежно від різних процесорів і материнських плат.

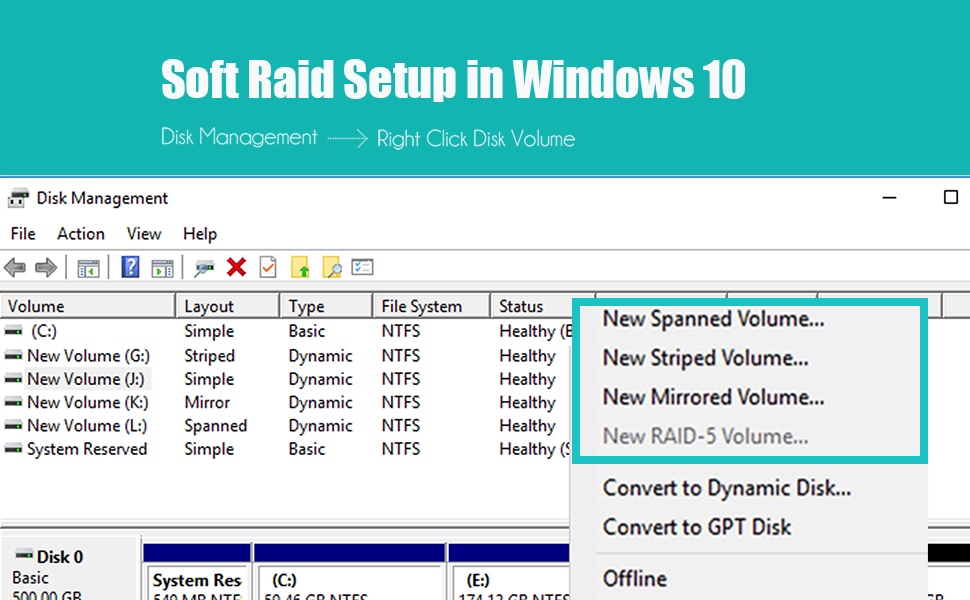

Програмний RAID у Windows 10

• Якщо ви знайдете 4 окремі M.2 PCIE SSD у програмі керування дисками Windows 10
• Клацніть правою кнопкою миші том диска, на якому потрібно налаштувати програмний RAID
• З’явиться спливаюче вікно, натисніть (Spanned/Striped/Mirrored/RAID-5)
• Примітка. Ви також можете налаштувати програмний RAID у програмному забезпеченні Linux/Mac/сторонніх розробників.

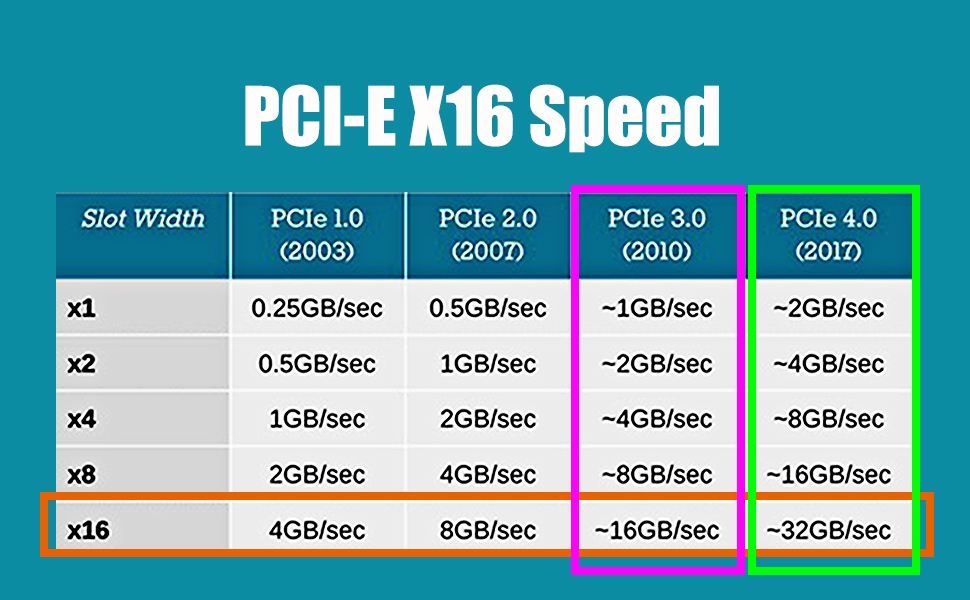

Повна швидкість PCIE X16

• Сумісний із материнськими платами PCIe 4.0/3.0/2.0 і встановлений на лінії PCI-Express X16.
• Щоб отримати швидкість PCIe 4.0, переконайтеся, що ваш ЦП, материнська плата та твердотільні накопичувачі PCIe підтримують PCIe 4.0.
• Для повної пропускної здатності PCIe X16 налаштуйте 4 SSD M.2 PCIe у режимі RAID 0.

Встановлення M.2 SSD

• Головка M.2 SSD, нахилена на 30 градусів, вставлена ​​в інтерфейс Key M
• Латунна прокладка фіксується в напівкруглому положенні на кінці M.2 SSD
• Закріпіть латунний кронштейн ззаду гвинтом

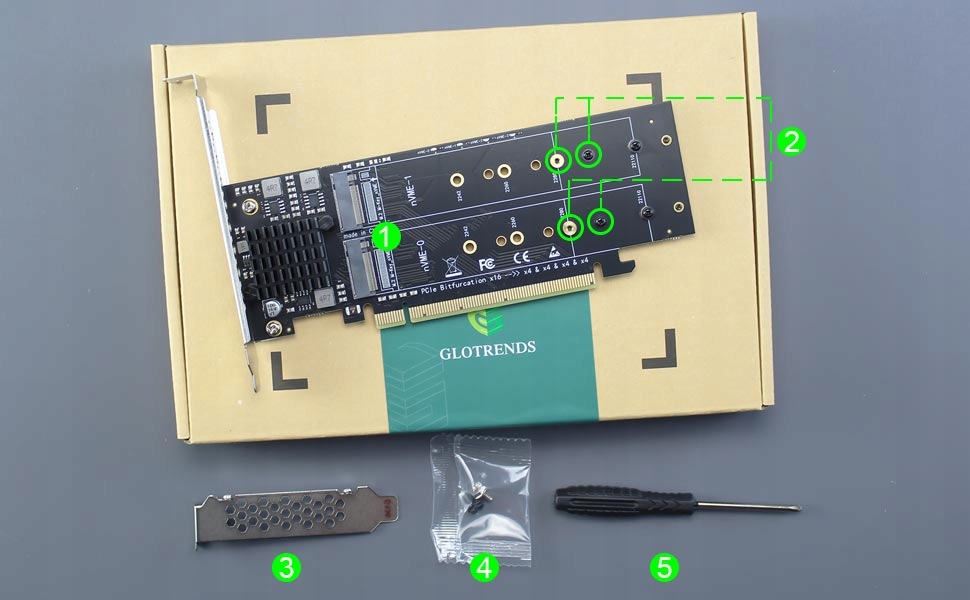

Пакет включає
