SOIC-16 (SO-16/SOP-16/SOP-16L) -> DIL8 (DIP-8) 300mil адаптер для SPI FLASH пам’яті.

Роз’єм сумісний із системами SPI FLASH у корпуси SMD 16-pin (300mil). Рекомендується для обслуговування пам'яті FLASH SPI, наприклад: у побутовій електроніці/побутовій техніці.

Адаптер має фірмову основу, в якій лопаті працюють на повну силу, забезпечують хороший контакт, а додаткові виступи полегшують розміщення пам’яті в основі.

Найважливіші характеристики адаптера:

• сумісність із мікросхемами SPI FLASH у 16-контактних корпусах SMD (SOIC-16, SO-16, SOP- 16, SOP- 16L) з відстанню між контактами 300 mils,
• перетворює контакти на 8-контактний варіант систем FLASH SPI
• рекомендованих для послуг RTV/AGD і побутових пристроїв,
• розетка високої якості з маркуванням,
• високоякісні тонкі, позолочені контакти, тому підходить до всіх розеток (ZIF і DIL),
• мінімальні розміри - адаптер буде сумісний з більшістю програматорів (він не буде заважати).

Він має високоякісні тонкі позолочені штифти, тож підходить як до роз’ємів ZIF (з можливістю блокування), так і до роз’ємів DIL/DIP.

Приклади пам’яті:

MACRONIX (300mil 16-SOP):

MX25L1605, MX25L1606E, MX25L1608D, MX25L1636D, MX25L3205A, MX25L3205D, MX25L3208D, MX25L 3235D, MX25L3233F, MX25L3275E, MX25L3237D, MX25L3206E, MX25L6405, MX25L6405D, MX25L6408D, MX25L6433F, MX25L6408E, MX25L6435E, MX25L 6406E, MX25L6436E, MX25L6445E, MX25L6455E, MX25L6465E, MX25L6475E, MX25L12805D, MX25L12835E, MX25L12845G, MX25L12835F, MX25L12850F, MX 25L128 55F, MX25L12865F, MX25L12873F , MX25L12836E , MX25L12845E, MX25L12855E, MX25L12865E, MX25L12875F, MX25U12835F, MX25L25645G, MX25L25635F, MX25L25655F, MX25L25735F , MX25L25635E, MX25L25655E, MX25L25735E, MX25L25835E, MX25U25635F MX25L51237G, MX25L51245G, MX25L51255G, MX25LM51245G, MX66L51235F, MX2 5U51245G, MX66 U51235F, MX66L1G45G, MX66L1G55G, MX25LW51245G , MX25L51273G, MX25UM51245G, MX25UW51245G, MX25UM51345G, MX66LM1G45G, MX66L1G59G, MX66U1G45G, MX35LF2GE4AB

EON / cFeon (SOP-16):

EN25Q32C, EN25Q32B, EN25QH32, EN25QH32A, EN25Q64, EN25QH64, EN25QH64A, EN25QH128A, EN25Q128, EN25QA256, EN25QH256, EN25QH256A

GIGADEVICE (SOP16 300mil):

GD25 Q64B, GD2 5Q64C , GD25Q127C, GD25Q256C , GD25Q256D, GD25Q257D, GD25S512MD, GD25S513M, GD25VQ64C, GD25VQ127, GD25LX256E, GD25LT256E, GD25LQ256C, GD25LQ2 56D

ISSI (16-SOIC):

IS25LP064, IS25WP064A, IS25LP128, IS25WP128, IS25LP128F, IS25WP128F, IS25LP256D, IS25WP256D, IS25LP512M, IS25WP512M, IS25LP01G, IS25QP01G, IS37SML01G1, IS38SML01G1

MICRON (SO16 широкий):

N25Q..., M25PX..., M25P..., MT25Q..., MT29F...

M25P16-VMF3TPB, M25P16-VMF6P, M25P16-VMF6PBA, M25P16 -VMF6TP, N25Q032A11ESF40F, N25Q032A11ESF40G, N25Q032A13ESF40F, N25Q032A13ESF40G, N25Q032A13ESFH0F, N25Q032A13ESFA0F, M25P32-VMF3TPB, N25Q064 A13ESFD0G, N25Q064A13ESFD0 F, N25Q064A13ESF40E, N25Q064A13ESF40F, N25Q064A13ESF40G, N25Q064A13ESF41G, N25Q064A13ESF41F, N25Q064A13ESF42F, N2 5Q064A13ESF42G, N25Q064A1 3ESFA0F, N25Q064A13ESFH0E, N25Q064A13ESFH0F, M25P128-VMF6PB, M25P128 -Vmf6tpb, n25q128a11esf40f, n25q128a11esf40g, n25q128a13esf40e, n25q128a13esf40f, n25q128a13esf40g, n25q128a13esfa0f, n250g1280, n25q128. 128A13ESFH0F, MT25QL128ABA8ESF, MT25QU128ABA8 ESF, N25Q256A73ESF40G, N25Q256A81ESF40F, N25Q256A13ESF40F, N25Q256A13ESF40G, N256256A13ESF40G, N2525256A13ESF40G, N25Q256060606.25606060606060606 -річний 5q256a13esfh0f, n25q256a73esf40f, n25q256a8 3esf40f, n25q256a83esf40g, n25q256a83esfa0f, mt25ql256aba8esf, mt25qu256aba8esf, mt25b5. , MT25QU512ABB8ESF, S25FL512SAGMF, S25FL512SDPMF, S25FL 512SDSMF WINBOND (SOIC 3) 00-mil):

W25Q32BV, W25Q32FV, W25Q32FW , W25Q64CV, W25Q64FV, W2 5Q64JV, W25Q128BV, W25Q128FV, W25Q128FW, W25Q256FV, W25Q257FV, W25Q256JV, W25Q256JW, W25R256JV, W25R256JW, W25M5 12JV, W25H512JV, W25H512JW, W25N01GV, W25N01GW, W25N02GV, W25N02GW

Ви шукаєте програміста для вищезгаданого в ЗУ? Див. REVELPROG-IS.

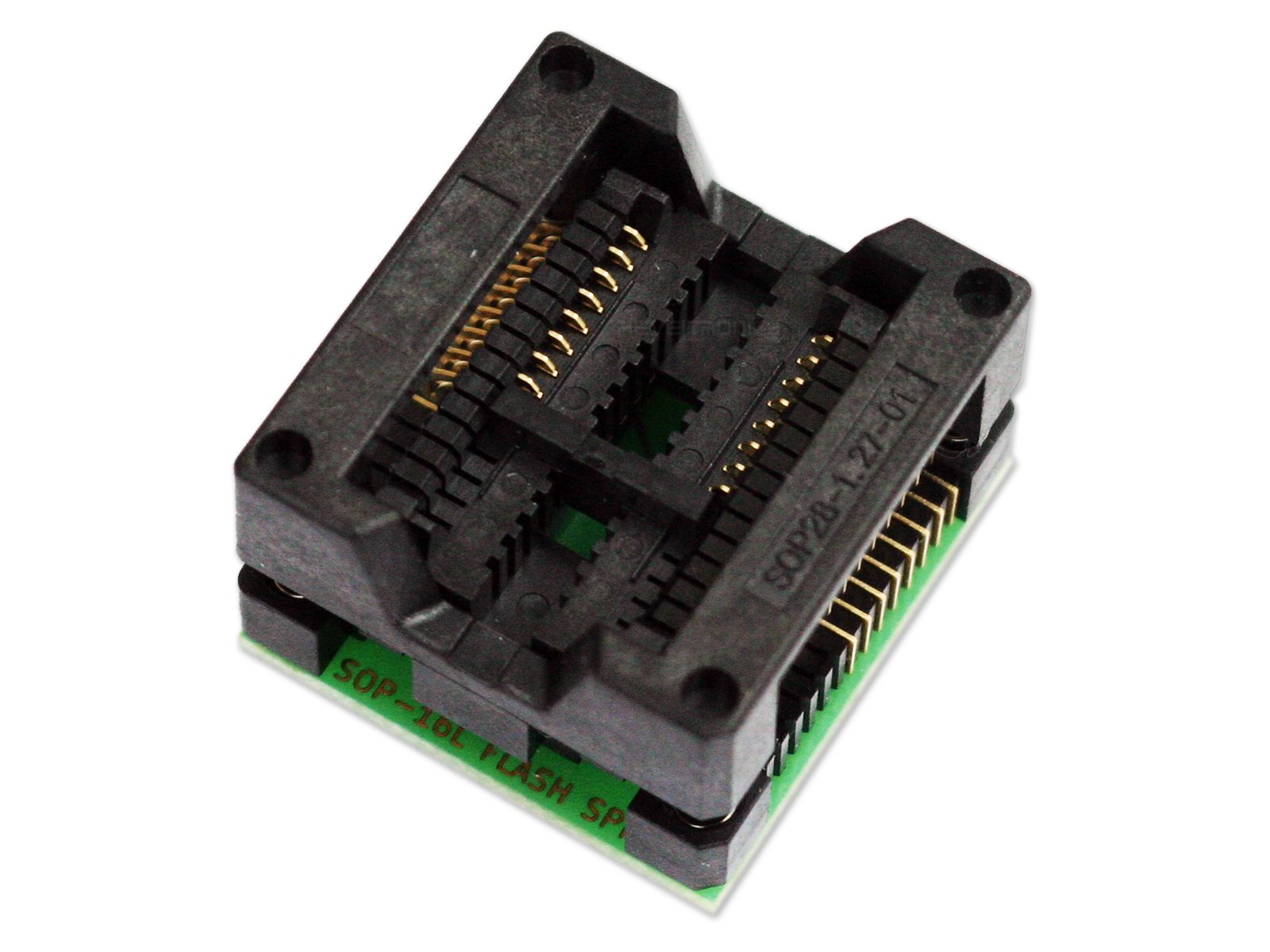

Фотографії адаптера та приклад використання:

Номінальні розміри пам'яті (в міліметрах):
