Адаптер для тестування зарядних станцій для електромобілів

SONEL WAADAEVSE01

✔️ Адаптер Sonel EVSE-01 дозволяє виконати комплексні вимірювання зарядних станцій для електромобілів - швидко та згідно чинних норм.

✔️ Це дозволить проводити вимірювання в області захисту від ураження електричним струмом:

  • імпеданс короткого замикання ZS -шлейф ланцюга,
  • опірізоляції RISO
  • перевірка параметрівУЗО.

✔️Імітація зарядного кабелю (проксимативна пілотна лінія - PP) і статус підключення транспортного засобу (контрольна пілотна лінія - CP), розмістить станцію в різних робочих станів.

✔️ В набір входить:

  • Адаптер SONEL EVSE-01 1 шт.
  • Чохол 1 шт.
  • Посібник користувача
  • Гарантійний талон

Застосування:

✔️ Адаптер EVSE-01 дозволяє вимірювати зарядні станції змінного струму для електромобілів за допомогою роз’єму типу 2 із гніздом і зарядна станція з постійним під’єднанням кабелю.

✔️ Тести доступні для однофазних та трифазних станцій – обох з вентиляція як так і без.

Взаємодія з приладами:

  • MPI-540 і MPI-540-PV
  • MPI-530 і MPI-530-IT
  • MPI-525
  • MPI-530
  • MPI-520
  • MPI-507
  • MPI-506
  • MPI-502

Технічні характеристики:

✔️ Категорія вимірювання згідно з PN-EN 61010-1: CAT II 300 В

✔️Рівень захисту згідно відповідно до PN -EN 60529: IP40

✔️ Ступінь забруднення: 2

✔️ Вхідна напруга: 400 В (3-фазний)

✔️ Частота: 50 Гц, 60 Гц

✔️ Моделювання параметрів кабелю ПП: розімкнуте коло , 13 А , 20 А, 32 А, 63 А

✔️ Імітація зв’язку CP:

  • стан A – транспортний засіб не під’єднано
  • стан B - транспортний засіб під’єднано, не заряджається
  • стан C- автомобіль під’єднано, заряджається без вентиляції
  • стан D- автомобіль підключений, зарядка з вентиляцією
  • стан E- помилка - коротке замикання CP на PE

✔️ Типи розеток: < /b >

  • вимірювальні розетки: L1, L2, L3, N, PE
  • однофазна розетка
  • Сигнальний роз'єм CP - зв'язок ШІМ

✔️ Вимірювальний кабель (довжина):

  • EVSE: 1 м
  • MPI: 0,5 м

✔️ Розміри : 220 x 100 x 60 мм

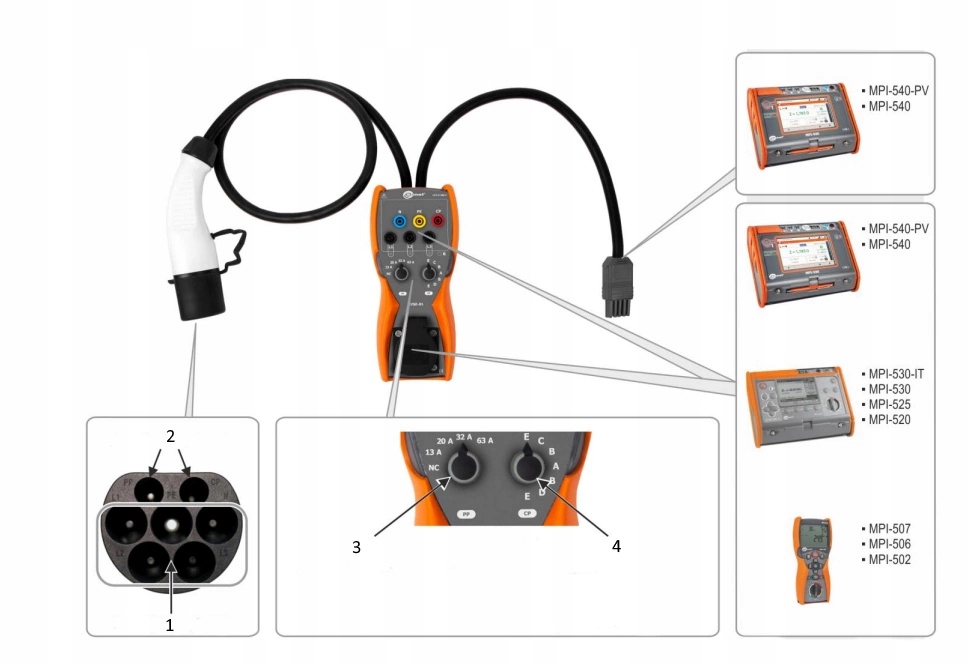

Конструкція та сумісність:

1- лінії L1, L2, L3, N, PE

2- зв'язок із зарядним пристроєм

3- Імітація зарядного кабелю:

  • NC- кабель не під’єднано
  • 13..63 A- номінальний струм кабелю

4- Моделювання стану приймача

  • стан A- транспортний засіб не підключено
  • стан B- транспортний засіб підключено, не заряджається
  • стан C- b> транспортний засіб підключено, зарядка без вентиляції
  • стан D- автомобіль підключено, зарядка з вентиляцією
  • стан E >- помилка - коротке від CP до PE

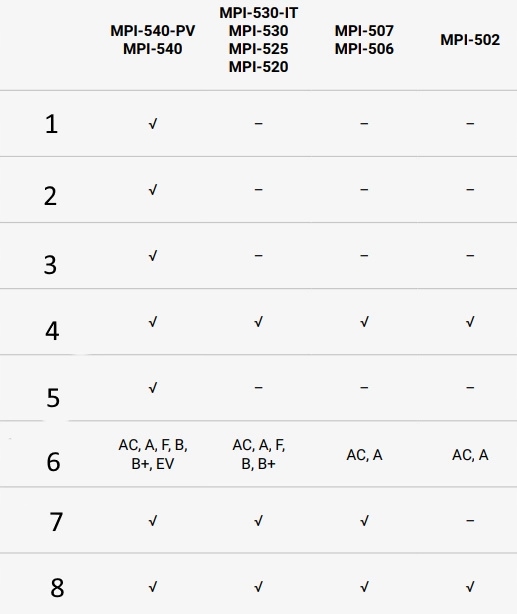

Функціональне порівняння

1- Автоматичні вимірювання

2- Автоматичне трифазне вимірювання за допомогою багаторазової розетки

3- Візуальний тест

4- Вимірювання повного опору петлі пошкодження Z(L-PE'), Z(L-N)

Випробування 5-6 мА вимикачів УЗО

6- Вимірювання вимикачів УЗО

7- Вимірювання опору ізоляції Riso

8- Звіт про дослідження
