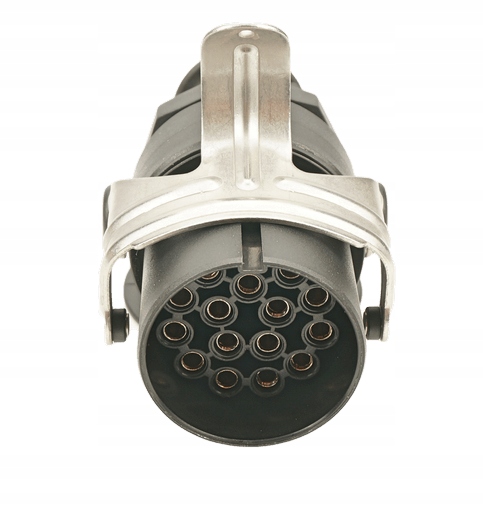

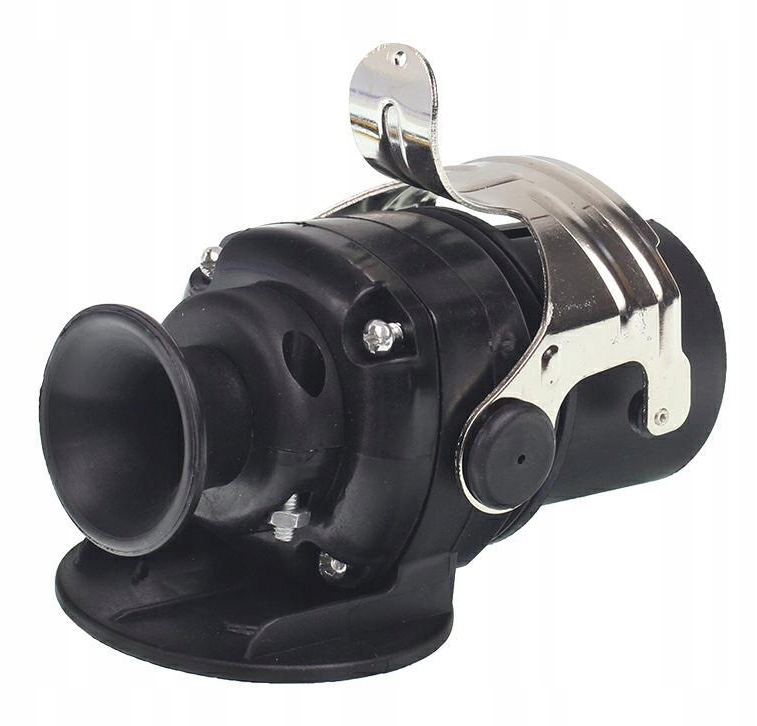

ВИЛКА ADR 15 POLAND 24V TWISTED 15 PIN

Застосування:

Призначена для підключення та живлення електричної системи 24V у напівпричепах, важких вантажні причепи та інші важкі транспортні засоби:

• причепи та транспортні причепи
• евакуатори
• TIR
• напівпричепи
• трактори
• вантажівки
• каравани
• кемпери
• сільськогосподарська техніка
• автобуси, туристичні автобуси
• автомобільна промисловість

Вилка 15 PIN ADR 24V - вилка для транспорту ADR

Професійна універсальна вилка 15 PIN ADR дозволяє підключати та живити електроустановку в усіх типах причепів, напівпричепів і евакуаторів. 15-контактний роз’єм підтримує повний набір освітлення причепа, а також додаткові функції, такі як датчик зносу гальмівних колодок, індикатор гідравлічного гальма та механізми підйому осі.

З’єднувач для транспортування ADR – небезпечних вантажів

Велика кількість стовпів забезпечує підтримку всіх необхідних функцій і повне освітлення, що відповідає вимогам Закону про транспорт і дорожній рух.

Характеристики продукту:

• З'єднання: різьбове
• Колір: чорний
• Максимальний діаметр кабелю: 9,5 мм
• Захисна оплетка

• Твердий пластиковий корпус, міцний, стійкий до пошкодження та погодні умови
• знімні елементи, оснащені гумовими ущільнювачами
• металевими контактними гільзами
• дроти, що монтуються в штекер за допомогою гвинтових затискачів
• кабель вводиться через сальник з товстою прокладкою для захисту

Польське виробництво

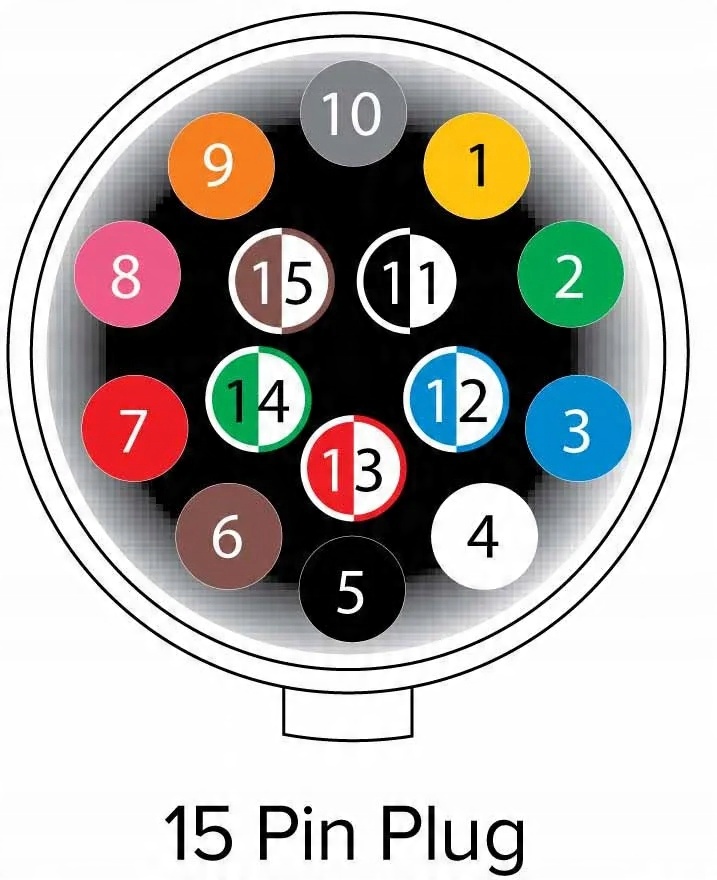

Схема 15-контактного роз’єму 24 В:

• Полюс 1 (L) - Функція: лівий покажчик повороту - Кабель: жовтий
• Полюс 2 (R) - Функція: правий сигнал повороту - Провід: зелений
• Полюс 3 - Функція: протитуман світло - Дріт: синій
• Полюс 4 (31) - Функція: заземлення (-) для контактів 1-3 і 5-12 - Кабель: білий
• Полюс 5 (58L) - Функція: ліві задні габаритні вогні, габаритні та габаритні вогні та освітлення номерного знака зліва - Кабель: чорний
• Полюс 6 (58R) ) - Функція: праві задні габаритні вогні, бічні габаритні та контурні вогні та світло номерного знака справа - Кабель: коричневий
• Полюс 7 (54) - Функція: стоп-сигнали - Кабель: червоний
• Полюс 8 - Функція: фари заднього ходу, блокування заднього ходу - Дріт: рожевий
• Полюс 9 (30) - Функція: безперервне живлення (постійна напруга 24 В) - Дріт: оранжевий
• Полюс 10 - Функція: датчик зносу гальмівних колодок - Дріт: сірий
• Полюс 11 - Функція: індикатор гідравлічного гальма - Трос: чорно-білий
• Полюс 12 - Функція: механізм підйому осі - Трос: синій і білий
• Полюс 13 (31) - Функція: земля (-) для контактів 14 і 15 - Дріт: червоний і білий
• Полюс 14 - Функція: шина обміну даними CAN-H (не для EBS або ABS) - Кабель: зелено-білий
• Полюс 15 - Функція: CAN-L шина обміну даними (не для EBS або ABS) - Кабель: коричнево-білий
