ВИЛКА ADR 15 POLICY 24V TWISTED 15 PIN

Застосування:

Призначена для підключення та живлення електричної системи 24V у напівпричепах, великовантажних причепах та інших важких транспортних засобах:

• причепи та причепи транспорт
• буксирування вантажівки
• TIR
• напівпричепи
• трактори
• вантажівки
• каравани
• кемпери
• сільськогосподарська техніка
• автобуси, туристичні автобуси
• автомобільна промисловість

Вилка 15 PIN ADR 24V - вилка для транспорту ADR

Професійна універсальна вилка 15 PIN ADR дозволяє підключати та живити електроустановку в усіх типах причепів, напівпричепів і евакуаторів. 15-контактний роз’єм підтримує повний набір освітлення причепа, а також додаткові функції, такі як датчик зносу гальмівних колодок, індикатор гідравлічного гальма та механізми підйому осі.

З’єднувач для перевезення ADR – небезпечних вантажів

Велика кількість стовпів забезпечує підтримку всіх необхідних функцій і повне освітлення, що відповідає вимогам Закону про транспорт і дорожній рух.

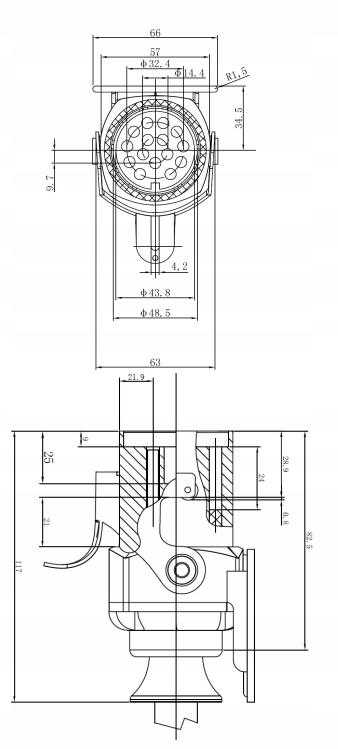

Характеристики продукту:

• З’єднання: гвинтове
• Колір: чорний
• Максимальний діаметр кабелю: 9,5 мм
• Кріпка оплетки
• Гофровані штифти

• Міцний корпус із твердого пластику, стійкий до пошкоджень та умов атмосферні

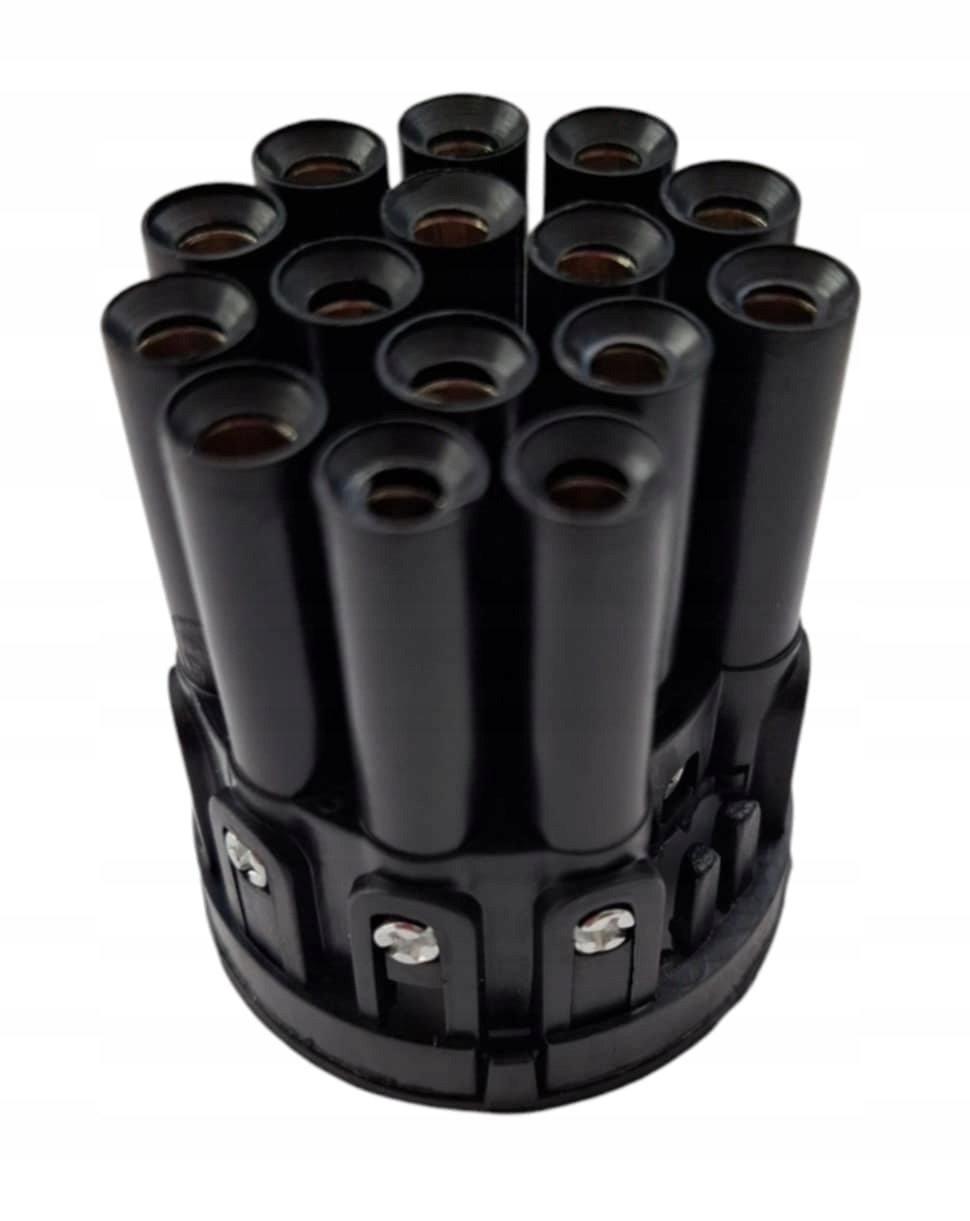

• знімні елементи оснащені гумовими прокладками
• металевими контактними гільзами

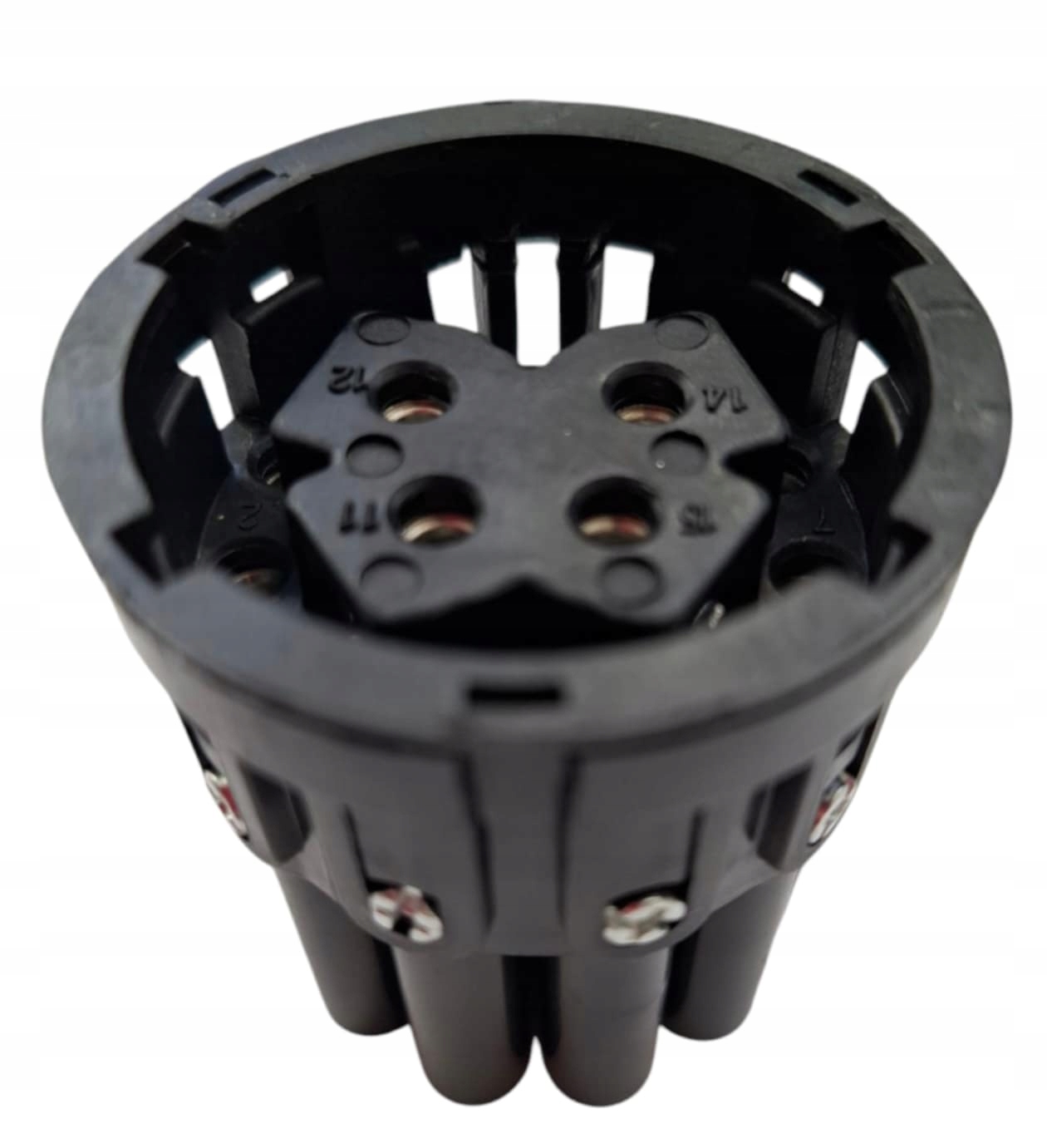

• кабелі монтуються в штекер за допомогою гвинтових клем
• кабель вводиться через сальник з товстою прокладкою кріплення

Польське виробництво

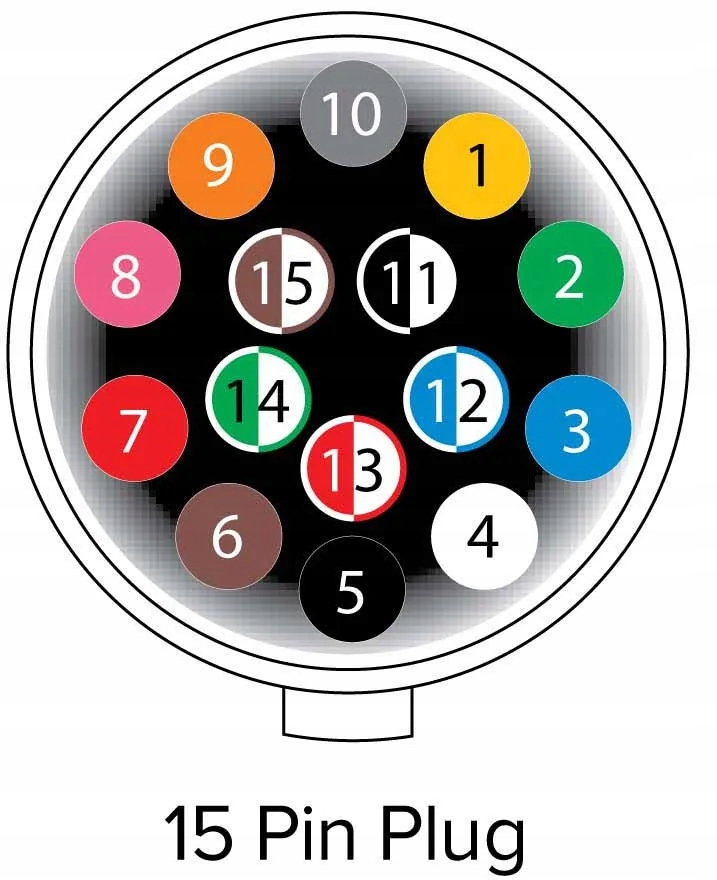

Схема 15-контактного роз’єму 24 В:

• Полюс 1 (L) - Функція: лівий покажчик повороту - Провід: жовтий
• Полюс 2 (R) - Функція: правий покажчик повороту - Провід: зелений
• Полюс 3 - Функція: протитуманні фари - Провід: синій
• Полюс 4 (31) - Функція: земля (-) для контактів 1-3 і 5-12 - Кабель: білий
• Полюс 5 (58L) - Функція: ліві задні габаритні вогні, габаритні та габаритні вогні та світло номерного знака зліва - Кабель: чорний
• Полюс 6 (58R) - Функція: справа задні габаритні вогні, бічні габаритні та контурні вогні та підсвічування правого номерного знака - Провід: коричневий
• Полюс 7 (54) - Функція: стоп-сигнали - Провід: червоний
• Полюс 8 - Функція: ліхтарі заднього ходу, блокування заднього ходу - Провід: рожевий
• Полюс 9 (30) - Функція: безперервне живлення (постійна напруга 24 В) - Дріт: оранжевий
• Полюс 10 - Функція: датчик зносу гальмівних колодок - Провід: сірий
• Полюс 11 - Функція: індикатор гідравлічного гальма - Провід: чорно-білий
• Полюс 12 - Функція: механізм підйому осі - Дріт: синьо-білий
• Полюс 13 (31) - Функція: земля (-) для контактів 14 і 15 - Провід: червоно-білий
• Полюс 14 - Функція: шина обміну даними CAN-H (не для EBS або ABS) - Провід: зелено-білий
• Полюс 15 - Функція: Шина обміну даними CAN-L (не для EBS або ABS) - Кабель: коричневий і білий
