Підсилювач сигналу ефірного телебачення DVB-T/T2

Активний розгалужувач на 2 канали (на 2 телевізори)

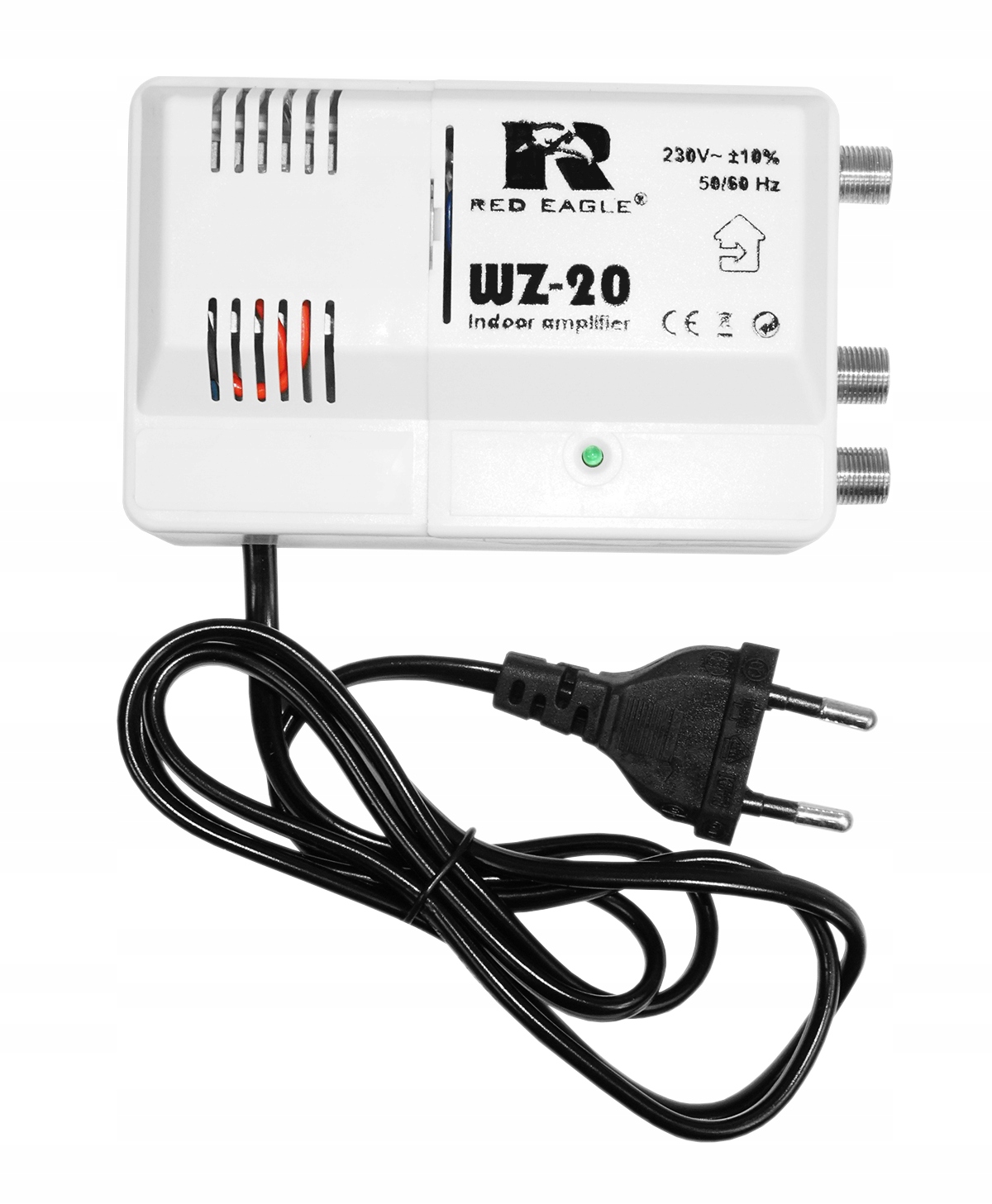

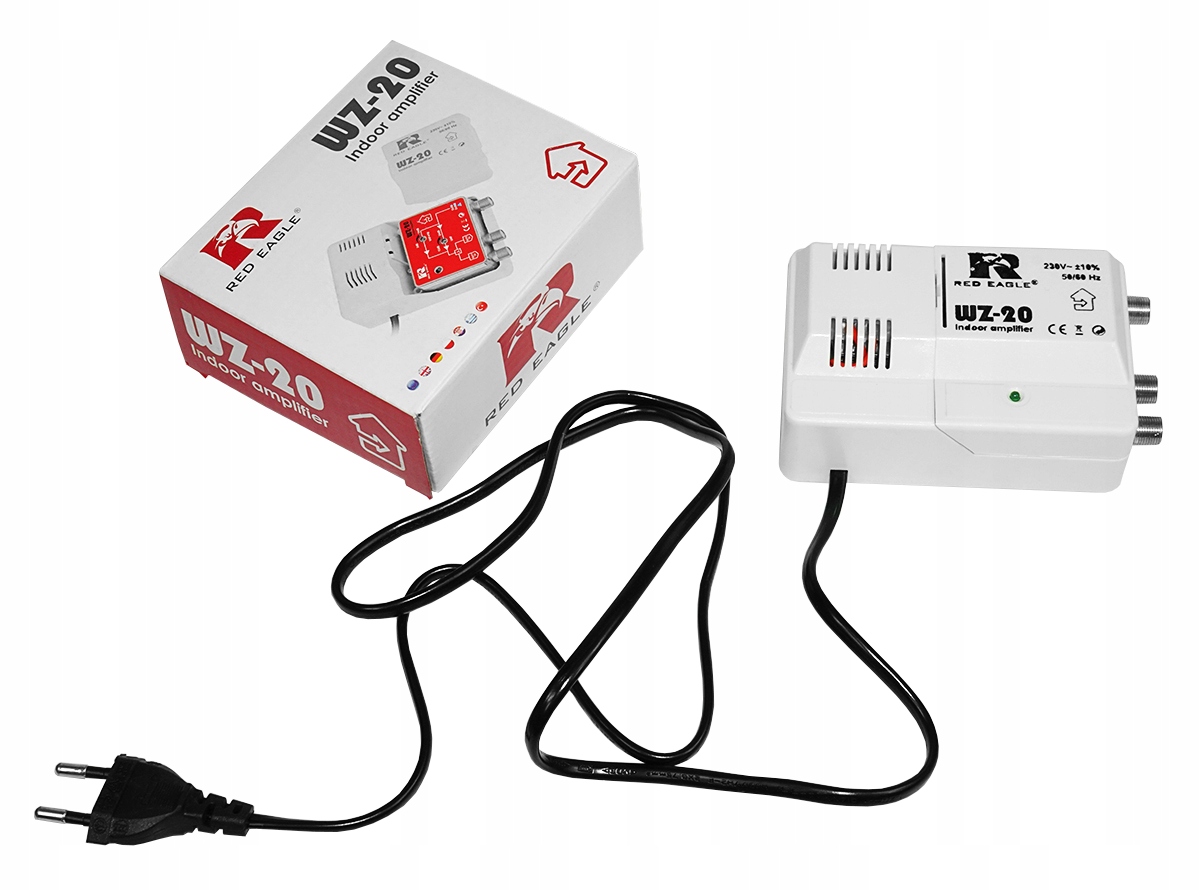

RED EAGLE WZ-20

Домашній підсилювач, активний спліттер

Сигнал ефірного телебачення Red Eagle WZ-20 DVB-T/T2 використовується в установках, де ми маємо намір розділити сигнал на два телевізори та додатково посилити сигнал антени.

Такий активний розгалужувач використовується для кабелів великої довжини (>50 м), а сигнал від передавача, віддаленого від точки прийому (тобто на великій відстані від передавача малої потужності), слабкий. В інших випадках рекомендується використовувати довшу спрямовану антену.

Керування посиленням поєднується з корекцією характеристик затухання в кабелі.

Посилення:

VHF: 14+/- 2 дБ,

UHF: 24+/- 12 дБ

Корисно-технічні параметри:

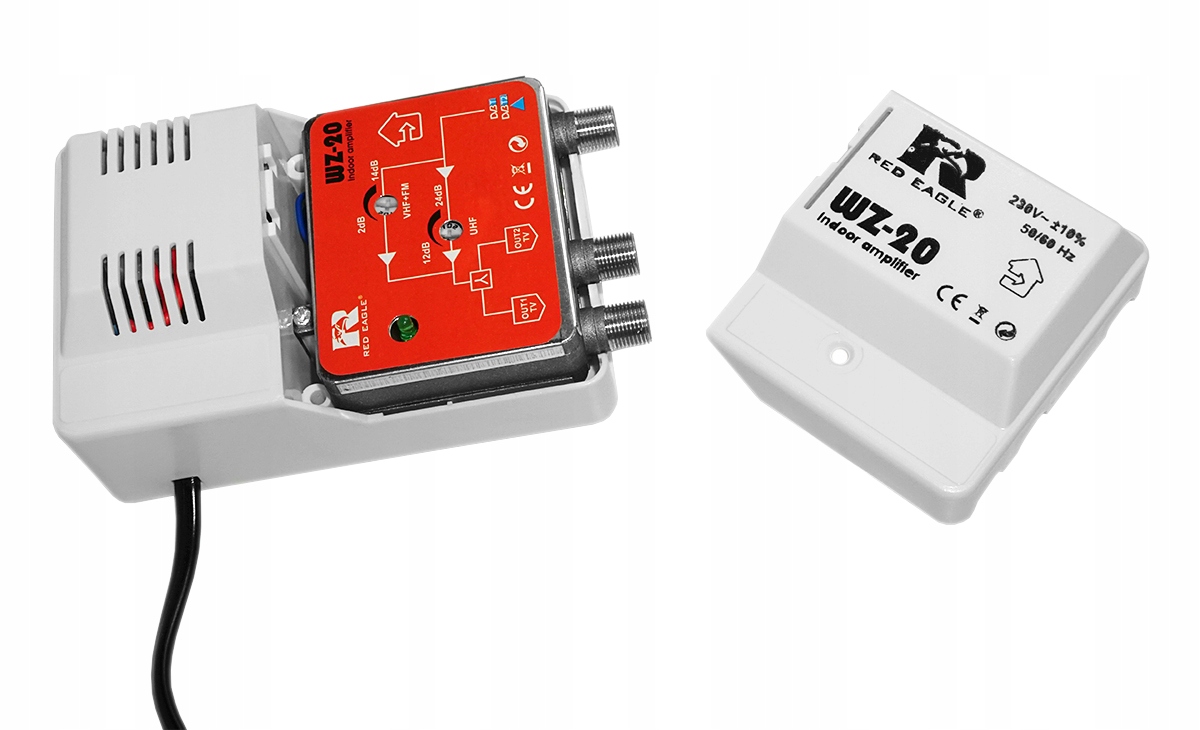

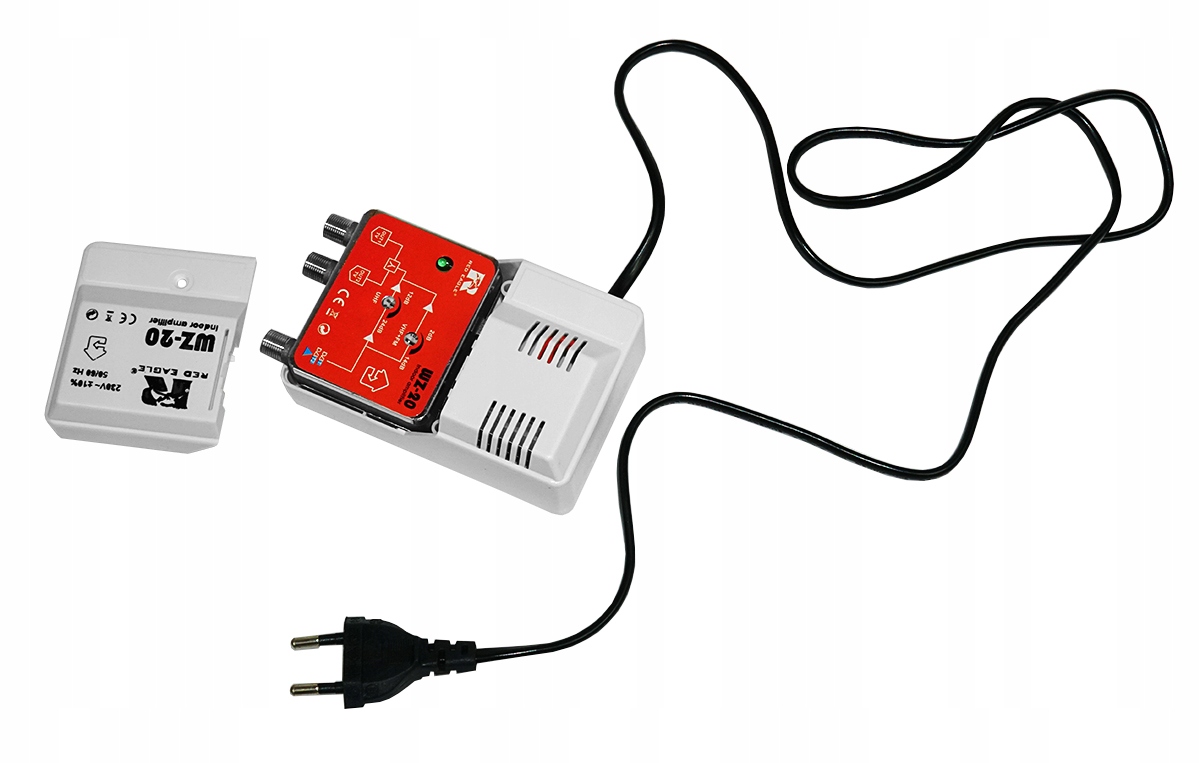

• пристрій в закритому пластиковому корпусі з 3 роз'ємами F-4 (розетка), 1 вхід і 2 виходи,
• пристрій монтується всередині будівлі, бажано якомога ближче за антеною перед першим активним пристроєм на шляху антени,
• діапазон частот: УКХ: 47-318 МГц, УВЧ: 470-862 МГц, вхідний опір / вихід: 75 Ом,
• живлення від мережі 220-230 В змінного струму (внутрішнє джерело живлення), споживана потужність приблизно 7 ВА,
• підсилення : для діапазону VHF: 14+/- 2 дБ, для діапазону UHF: 24+/- 2 дБ,
• підсилювач має окремий регулятор посилення для діапазонів VHF -6 дБ і UHF -16 дБ,
• рівень вихідного сигналу макс. 105 дБмкВ, рівень шуму < 6 дБ,
• продукт імпортований під брендом Red Eagle, відповідає стандартам CE та ROHS,
• розміри: 115x75x45 мм, вага: 250 г.

Використання цього підсилювача не рекомендується

(активний розгалужувач), коли в антенній установці вже встановлено інший антенний підсилювач (наприклад, пластинчастий підсилювач в антенній коробці), оскільки це спричиняє перебої в роботі установки.
