Акустичний віконний дифузор QAIR 1001 MAX 35 m3 / h
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Просматривая «Акустический оконный диффузор QAIR 1001 MAX 35 m3 / h» данный товар из каталога «Диффузоры» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Віконний отвір QAIR 1001
- Регулювання тиску потоку припливного повітря
- Плавне ручне регулювання
- Наповнення, яке поглинає шум ззовні
Технічні дані:
Модель: QAIR 1001
Розміри регулятора потоку: 399x45 мм
Максимальний потік повітря: 35,4 м³/год
Встановлення: ПВХ або дерев'яна дошка у верхній частині вікна
Колір: Білий
В комплект входить: Регулятор QAIR 400, плоский кожух для ролет OKZ 300, гвинти, ковпачки
Підтверджена ефективність: Національна технічна оцінка
Виробник : HARMANN
Застосування
Основним призначенням вентиляційних отворів QAIR є подача компенсаційного повітря в квартири в системах механічної витяжної вентиляції.
Вентиляційні отвори QAIR схвалені для використання для подачі повітря в приміщення, обладнані гравітаційною, механічною витяжною або гібридною вентиляцією.
Завдяки принципу роботи вентиляційні отвори можуть працювати як у системах постійного потоку, так і в системах, розроблених з пам’ятайте про змінні потоки витяжного повітря (наприклад, витяжні решітки з гігроконтролем або окремі витяжні вентилятори). Їх можна використовувати в житлових будинках, колективних будинках (включаючи готелі), громадських будівлях, офісах і господарських будівлях.
Корисні властивості підтверджені Національною технічною оцінкою!
Ми одні з небагатьох на ринку, хто має документи, що підтверджують фактичну ефективність вентиляційних отворів, які ми продаємо!
Кожна модель QAIR пройшла суворі випробування в Інституті будівельних досліджень. На цій основі було видано національну технічну оцінку та національну декларацію про характеристики.
ITB-KOT-2018/0588 видання 1
Серія QAIR позначена будівельний знак В. Це означає, що продукція Harmann була легально продана та відповідає всім застосовним стандартам.
Будь-які вентиляційні отвори, які використовуються в будівництві і не мають такого маркування та KOT, є незаконними.
Для чого потрібні віконні вентиляційні отвори?
Посилення вимог до ізоляції перегородок будівель, тобто стін і вікон у нових будинках, а також термомодернізація старих будинків призводять до збільшення герметичності та зменшення обміну між внутрішніми і зовнішнього повітря. Без відповідної системи вентиляції середовище в приміщенні погіршується.
Результатом відсутності доступу свіжого повітря може бути:
- Надмірна вологість у приміщенні - запітнілі вікна, поява чорного нальоту (плісняви та грибка) на стінах або стелі;
- Замало кисню - може спричинити гіпоксію мозку, нездужання. , нудота, втома;
- Накопичення токсинів- виділяється фарбами, меблями, килимами, побутовою хімією та вуглекислим газом (з повітря, що видихається) всередині приміщення. < /ul>
Акустична ізоляція вентиляційного отвору
Пророблення отворів у віконній конструкції знижує її акустичні властивості. При використанні повітрозабірника QAIR звукоізоляція вікна залишається на тому ж рівні. Конструкція дифузора усуває широкий спектр частот, дозволяючи насолоджуватися тишею всередині кімнат.
Акустична ізоляція дифузора в положенні:
Спосіб монтажу
Вентилятори QAIR призначені для монтажу у ПВХ або дерев'яні вікна. Монтаж передбачає створення горизонтального вентиляційного отвору у верхній частині вікна за допомогою фрезерного верстата розмірів і форми, як показано на кресленні. Дифузор кріпиться гвинтами.
Насадка, що спрямовує вхідний повітряний потік, повинна бути спрямована вгору, щоб прохолодне повітря, що надходить ззовні, змішувалося з теплим повітрям під стелею, таким чином не викликаючи переохолодження вентильованих приміщень.
Розташування вентиляційного отвору не повинно ускладнювати відкривання або відкидання вікна (у випадку поворотно-відкидних вікон). Оптимальне місце для установки - посередині стулки вікна або ближче до сторони, на якій встановлена ручка. Монтаж занадто близько до петель може пошкодити вентиляційний отвір і стіну.
Після виконання отворів на зовнішній стороні вікон встановіть стандартну витяжку за допомогою шурупів. Встановіть регулятор зсередини.
Пропускна здатність
для відкритої ручної заслінки
- При різниці тиску ззовні та всередині будівлі dP= 20 Па ефективність становить 35,4 м³/год;
- Для dP= 10 Па ефективність становить 25 м³/год.

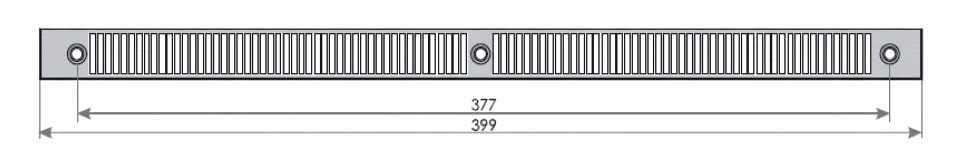

Монтажні секції
включно з розмірами отворів у столярних виробах
УВАГА! У дерев'яних столярних виробах отвори слід робити з нахилом назовні під кутом 12
