Віконний вентиляційний отвір QAIR 401

• Автоматичний повітрообмін залежно від різниці тиску
• Плавне ручне регулювання
• Наповнення, яке поглинає шум ззовні

Технічні дані:

Модель: QAIR 401

Розміри регулятора потоку: 399x26 мм

Максимальний потік повітря: 33 м³/год

Встановлення: ПВХ або дерев'яна столярка у верхній частині вікна

Колір: Білий

Комплект включає: Акустичний регулятор QAIR 400, зовнішній кожух OKZ 400, гвинти, кришки

Підтверджена ефективність: Національна технічна оцінка

Виробник : HARMANN

Застосування

Основним призначенням вентиляційних отворів QAIR є подача компенсаційного повітря в квартири в системах механічної витяжної вентиляції.

Вентиляційні отвори QAIR схвалені для використання для подачі повітря в приміщення, обладнані гравітаційною, механічною витяжною або гібридною вентиляцією.

Завдяки принципу роботи вентиляційні отвори можуть працювати як у системах постійного потоку, так і в системах, розроблених з змінний потік витяжного повітря (наприклад, витяжні решітки з гігроконтролем або окремі витяжні вентилятори). Їх можна використовувати в житлових будинках, колективних будинках (включаючи готелі), громадських будівлях, офісах і господарських будівлях.

Для чого потрібні віконні вентиляційні отвори?

Посилення вимог до ізоляції перегородок будівель, тобто стін і вікон у нових будинках, а також термомодернізація старих будинків призводять до збільшення герметичності та зменшення обміну між внутрішніми і зовнішнього повітря. Без належної системи вентиляції середовище в приміщенні погіршується.

Відсутність доступу свіжого повітря може призвести до:

• надмірного вологість у приміщенні - запітнілі вікна, поява чорного нальоту (плісняви ​​та грибка) на стінах або стелі;
• Замало кисню - може спричинити гіпоксію мозку, нездужання, нудота, втома;
• Накопичення токсинів- виділяються фарбами, меблями, килимами, побутовою хімією та вуглекислим газом (з повітря, що видихається) всередині приміщення.

Акустична ізоляція вентиляційного отвору

Пророблення отворів у віконній конструкції знижує її акустичні властивості. При використанні повітрозабірника QAIR акустична ізоляція вікна не погіршується. Конструкція дифузора усуває широкий спектр частот, дозволяючи насолоджуватися тишею всередині кімнат.

Акустична ізоляція дифузора в положенні:

Спосіб монтажу

Вентилятори QAIR призначені для монтажу у ПВХ або дерев'яні вікна. Монтаж передбачає створення горизонтального вентиляційного отвору у верхній частині вікна за допомогою фрезерного верстата розмірів і форми, як показано на кресленні. Вентиляційний отвір кріпиться гвинтами.

Форсунка, що спрямовує вхідний повітряний потік, повинна бути спрямована вгору, щоб прохолодне повітря, що надходить ззовні, змішувалося з теплим повітрям під стелею та таким чином не спричиняє переохолодження вентильованих приміщень.

Розташування отвору для входу повітря не повинно ускладнювати відкривання або відкидання вікна (у випадку поворотно-відкидних вікон). Оптимальне місце для установки - посередині стулки вікна або ближче до сторони, на якій встановлена ​​ручка. Монтаж занадто близько до петель може пошкодити вентиляційний отвір і стіну.

Після виконання отворів на зовнішній стороні вікон встановіть стандартну витяжку за допомогою шурупів. Встановіть регулятор зсередини.

Пропускна здатність

для відкритої ручної заслінки

• При різниці тиску ззовні та всередині будівлі dP= 20 Па ефективність становить 33 м³/год;
• Для dP= 10 Па ефективність становить 23 м³/год;

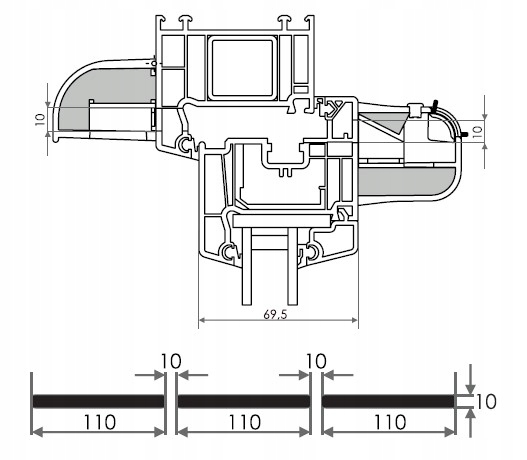

Монтажні секції

включно з розмірами отворів у столярних виробах

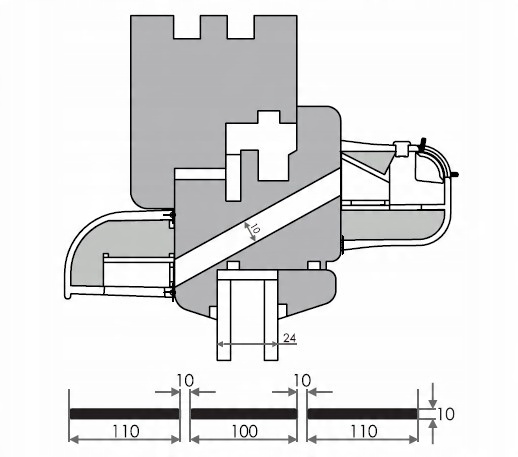

УВАГА! У дерев'яних столярних виробах отвори слід робити з нахилом назовні під кутом 12

Розміри регулятора

Розміри зовнішньої витяжки
