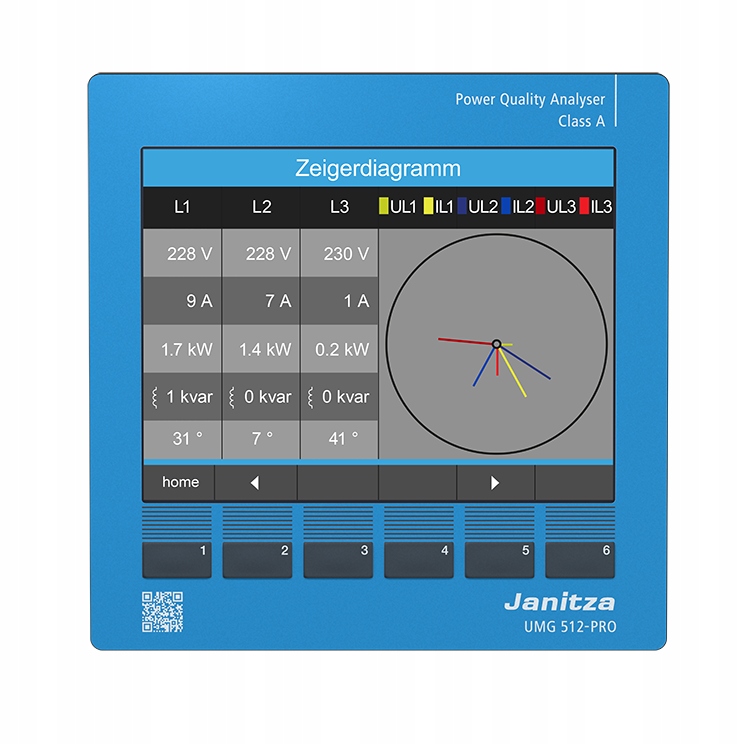

Аналізатор якості електроенергії класу А UMG 512 PRO

Аналізатор параметрів мережі Janitza UMG 512-PRO - клас A

Сфери застосування:

– Постійний моніторинг якості енергії

– Аналіз гармоній із проблемами якості електроенергії

– Перевірка внутрішньої мережі електроживлення відповідно до EN 61000-4-7, EN 61000-4-15, IEC 61000-4-30 • Аналіз несправностей у разі проблеми з енергопостачанням

– Документація щодо якості електроенергії для споживачів і регуляторів

– Шлюз Ethernet для точок вимірювання нижче за потоком

– Генератор звітів для стандартів якості електроенергії: EN 50160, IEE519 , EN61000-2-4, ITIC …

– Генератор енергетичних звітів

– Енергетична панель

– Віддалений моніторинг критичних процесів

Основні характеристики:

• Якість електроенергії:

  – Аналіз гармонік до 63 гармоніки, парні/непарні (U, I, P, Q)

  – Інтергармоніки ( U, I)

  – Коефіцієнт викривлення THD-U / THD-I / TDD

  – Вимірювання компонентів позитивної, негативної та нульової послідовності

  – Асиметрія

  – Напрямок обертового поля

  – Пік-фактор напруги

  – Вимірювання мерехтіння відповідно до DIN EN 61000-4-15

  – Запис і тимчасове зберігання (> 39 мкс)

  – Короткочасні переривання (> 10 мс)

  – Моніторинг запуску

• RCM (залишковий струм моніторингу струму):

  – Постійний моніторинг залишкових струмів (Residual Current Monitor, RCM)

  – Сигналізація, коли досягнуто встановленого порогового значення струму пошкодження

  – Майже реальне - час реакції на спрацьовування контрзаходів

  – Постійне вимірювання RCM для систем, що працюють безперервно без можливості відключення

  – Ідеально підходить для центральної точки заземлення в системах TN-S

• Висока якість вимірювання:

  – Постійне вимірювання дійсного ефективного значення

  – Процес вимірювання відповідно до стандарту IEC 61000-4-30

  – Сертифікована точність вимірювання відповідно до класу A

  p>

  – Безперервна вибірка вхідних даних вимірювання напруги та струму на 25,6 кГц

  – 512 точок вимірювання за період

  – Запис понад 2000 виміряних значень за цикл вимірювання

  – Точність вимірювання активної енергії: клас 0,2S

  – Швидке вимірювання дозволяє навіть реєструвати швидкі перехідні стани від 39 мкс

  – Реєстрація струмів і напруг (15–440 Гц)

• Зручний кольоровий графічний дисплей з інтуїтивно зрозумілим керуванням:

  – Висока роздільна здатність 320 x 240 кольоровий графічний дисплей, 256 кольорів, 6 кнопок

  – Зручне, інтуїтивно зрозуміле та інтуїтивно зрозуміле керування

  – Підсвічування для оптимального читання, навіть у темному середовищі

  – Ілюстрація виміряних значень у числовій формі, як стовпчик або лінійний графік

  p>

  – Чітке та інформативне представлення онлайнових графіків якості електроенергії та подій

  – Багатомовний: німецька, англійська, російська, іспанська, китайська, французька, турецька…

• Різні характеристики:

  – 4 входи для вимірювання напруги та 6 струмів

  – 2 цифрові входи, наприклад, як реєстратор даних для лічильника S0

  – 2 цифрові виходи для повідомлень тривоги або, наприклад, для підключення до BMS або PLC

  – Вільне присвоєння імен цифровому вводу-виводу, наприклад, якщо використовується як реєстратор даних

• Усі
