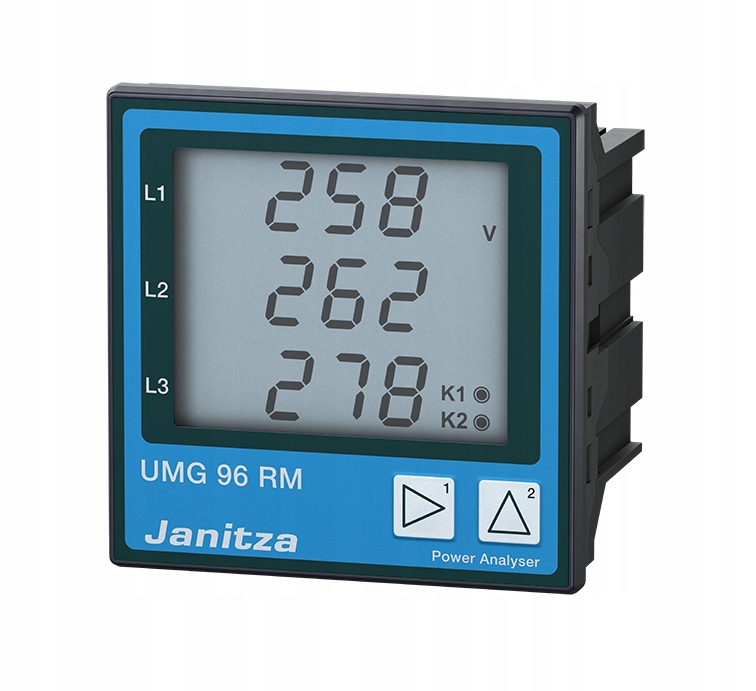

Аналізатор мережевих параметрів Janitza UMG 96RM-E

- Зв'язок Ethernet (Modbus TCP/IP)

- Реєстраційна пам'ять

- Вбудований шлюз Modbus функція

- Пам'ять 256 МБ / годинник

- 2 цифрові виходи

- 3 цифрові входи

- 2 аналогові входи

Сфера застосування:

– Вимірювання, моніторинг і перевірка електричних характеристик у системах розподілу енергії

– Реєстрація профілів навантаження в системах енергоменеджменту (наприклад, ISO 50001)

– Отримання споживання енергії для аналізу центру витрат

– Перетворювач виміряних значень для систем управління будівлею або ПЛК (Modbus)

– Моніторинг характеристик якості енергії, наприклад, гармонік до 40. гармоніки

– Контроль залишкового струму (RCM)

Основні характеристики:

• Універсальний лічильник:

  – Контроль робочого струму для загального електричні параметри

  – Висока прозорість завдяки багатоступеневій та масштабованій вимірювальній системі для вимірювання енергії

  – Отримання подій шляхом безперервного вимірювання з високою роздільною здатністю 200 мс

  < /li>
• Пристрій RCM:

  – Безперервний моніторинг залишкових струмів (Residual Current Monitor, RCM)

  – Сигналізація при досягненні встановленого порогового значення струму пошкодження

  – Відповіді майже в режимі реального часу для ініціювання заходів протидії

  – безперервне вимірювання RCM для систем, що працюють безперервно без відключення

• Пристрій вимірювання енергії:

  – безперервний збір енергії та дані про профіль навантаження

  – Важливі як для енергоефективності, так і для безпечного проектування систем розподілу енергії

• Аналізатор гармоній/реєстратор подій:

  – Аналіз окремих гармонік для струм і напруга

  – Запобігання простою виробництва

  – Значно довший термін служби обладнання

  – Швидке визначення та аналіз коливань якості електроенергії за допомогою зручних інструментів (GridVis®)

• Широкий вибір тарифів:

  – 7 тарифів на ефективну енергію (споживання, постачання та без зворотної зупинки)

  – 7 тарифів на реактивну енергію (індукційна, ємнісна) і без зворотного блоку)

  – 7 тарифів для повної енергії

  – L1, L2 і L3, для кожної фази

• Найвищий можливий ступінь надійності :

  – Постійне вимірювання струму витоку

  – Історичні дані: Тривалий моніторинг залишкового струму дозволяє своєчасно ідентифікувати зміни, наприклад, пошкодження ізоляції

  – Тимчасові характеристики: розпізнавання часові залежності

  – Запобігання нейтральному переносу

  – Пороги RCM можна оптимізувати для кожного окремого випадку: Фіксоване, динамічне та крокове порогове значення RCM

  – CGP (центральна земля) точки) моніторингу та додаткових панелей розподілу

• Аналіз подій, пов’язаних із струмами короткого замикання:

  – Список подій із міткою часу та значеннями

  – Презентація струмів короткого замикання з характеристиками та тривалістю

• p>

  – Відтворення фазних струмів під час стрибка струму короткого замикання

  – Відображення фазних напруг під час стрибок струму короткого замикання

• Аналіз гармонійних складових струму короткого замикання:

  – Частоти струмів короткого замикання (тип несправності)

  – Поточні піки окремих компонентів частоти в А та %

  – Гармонічний аналіз до 40 гармоніки

  – Максимальні значення з відображенням гістограми в реальному часі

• Цифровий IO:

  – розширена конфігурація IO для інтелектуальної інтеграції, завдань сигналізації та керування
