АНАЛІЗАТОР ЗНОШЕНОСТІ ЛІЧИЛЬНИКА ВОДИ PEACEFAIR PZEM-017

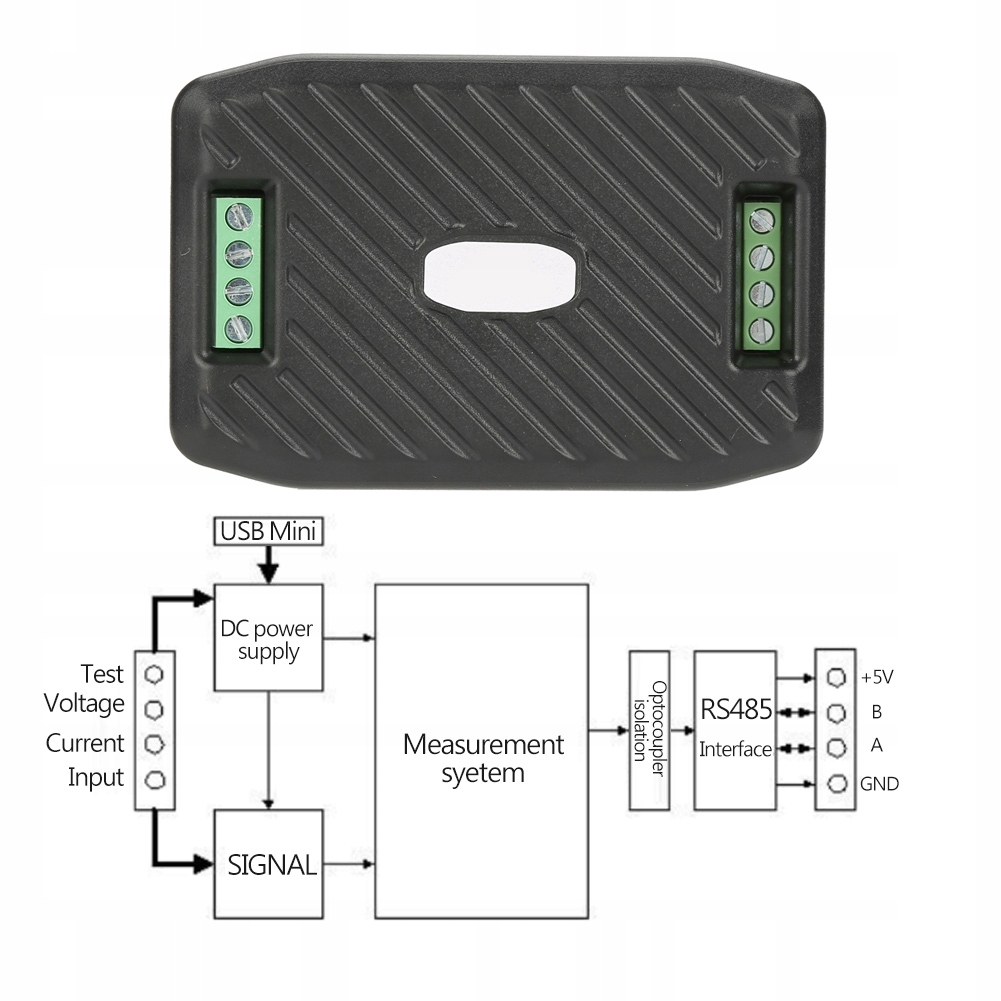

Цей модуль в основному використовується для вимірювання напруги постійного струму, струму, активної потужності, частоти та споживаної потужності. Модуль не має функції відображення, дані зчитуються через інтерфейс RS485.

Здебільшого він використовується для вимірювання постійної напруги, струму, активної потужності, частоти та споживання енергії.

Діапазон вимірювання струму становить 50 A, 100 A, 200 A, 300 A залежно від характеристик зовнішнього шунта.

Там є 10 різних наборів на вибір, щоб задовольнити ваші потреби. різні потреби.

Фізичний рівень використовує інтерфейс зв’язку UART з RS485, швидкість передачі даних становить 9600 бод, 8 біт даних, 2 стоп-біти, без паритету.

Прикладний рівень використовує для зв’язку протокол ModbusRTU, підтримує лише коди функцій, такі як 0x03, 0x04,0x06, 0x41, 0x42 тощо.

Можна встановити поріг напруги, розділений на високу та низьку напругу порогового значення, коли виміряна напруга перевищує поріг, це може викликати тривогу.

Бренд: POKOJU!

Модель: PZEM-017

Напруга:

Діапазон вимірювання: 0,05-300 В (коли тестова напруга ＜ 7 В, використовуйте автономний режим живлення)

Роздільна здатність: 0,01 В

Точність вимірювання: 1%

Струм:

Діапазон вимірювання: 0,02 -300A (можна підключити до чотирьох типів шунтів 50A, 100A, 200A, 300A)

Роздільна здатність: 0,01A

Точність вимірювання: 1%

p >

Потужність:

Діапазон вимірювання: 0,2-90 кВт

Роздільна здатність: 0,1 Вт

Точність вимірювання: 1%

p>

Енергоспоживання:

Діапазон вимірювання: 0-9999 кВт·год

Роздільна здатність: 1 Вт·год

Точність вимірювання: 1%

Скинути енергію: скористайтеся програмним забезпеченням для скидання

Сигналізація про перевищення напруги:

Порогове значення високої напруги за замовчуванням: 300 В

Порогове значення за замовчуванням для низької напруги: 7В

Інтерфейс зв’язку: інтерфейс RS485

Робоча температура: -20 ~ 60 ℃

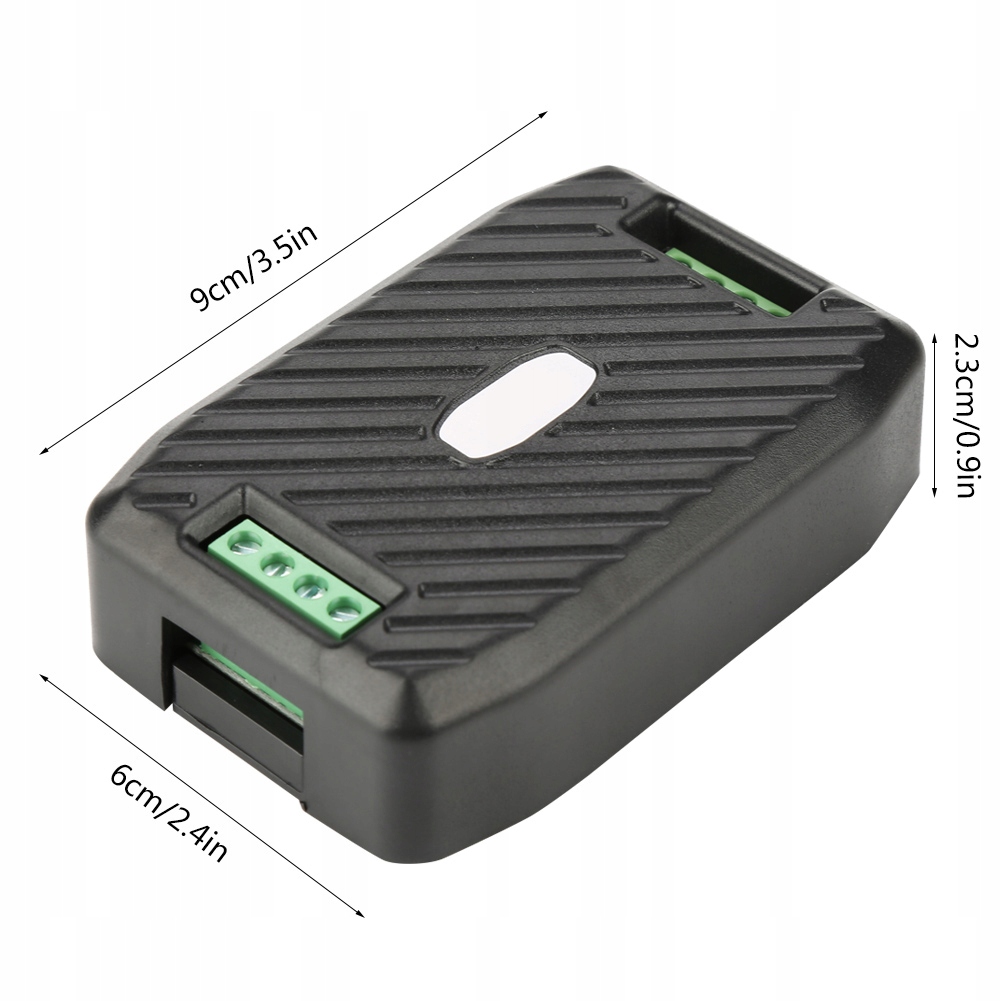

Розмір виробу: прибл. 9*6*2,3 см/3,5*2,4*0,9 дюйма

Вага: прибл. 77g~287g / 2.7oz~10.1oz

Адреса реєстру Опис Роздільна здатність 0x0000 Значення напруги 1LSB відповідає 0,01V 0x0001 Поточне значення 1LSB відповідає 0,01A 0x0002 Значення потужності, низьке 16 біт 1LSB відповідає 0,1W 0x0003 Значення потужності високий 16 біт 0x0004 Значення енергії низьке 16 біт 1LSB відповідає 1Wh 0x0005 Значення енергії високо 16 біт 0x0006 Статус тривоги високої напруги 0xFFFF є тривогою, 0x0000 не є тривогою 0x0007 Статус тривоги низької напруги 0xFFFF є тривогою, 0x0000 не є тривогою

Адреса реєстрації Опис Роздільна здатність 0x0000 Поріг тривоги високої напруги (5~350 В),

за замовчуванням 300 В 1LSB відповідає 0,01 В 0x0001 Поріг тривоги низької напруги （1~350 В）,

за замовчуванням 7 В 1 LSB відповідає 0,01 В 0x0002 Діапазон адрес Modbus-RTU становить

0x0001~0x00F7 0x0003 Діапазон струму 0x0000: 100 A

0x0001: 50 A

0x0002: 200 A

p>

0x0003: 300 A

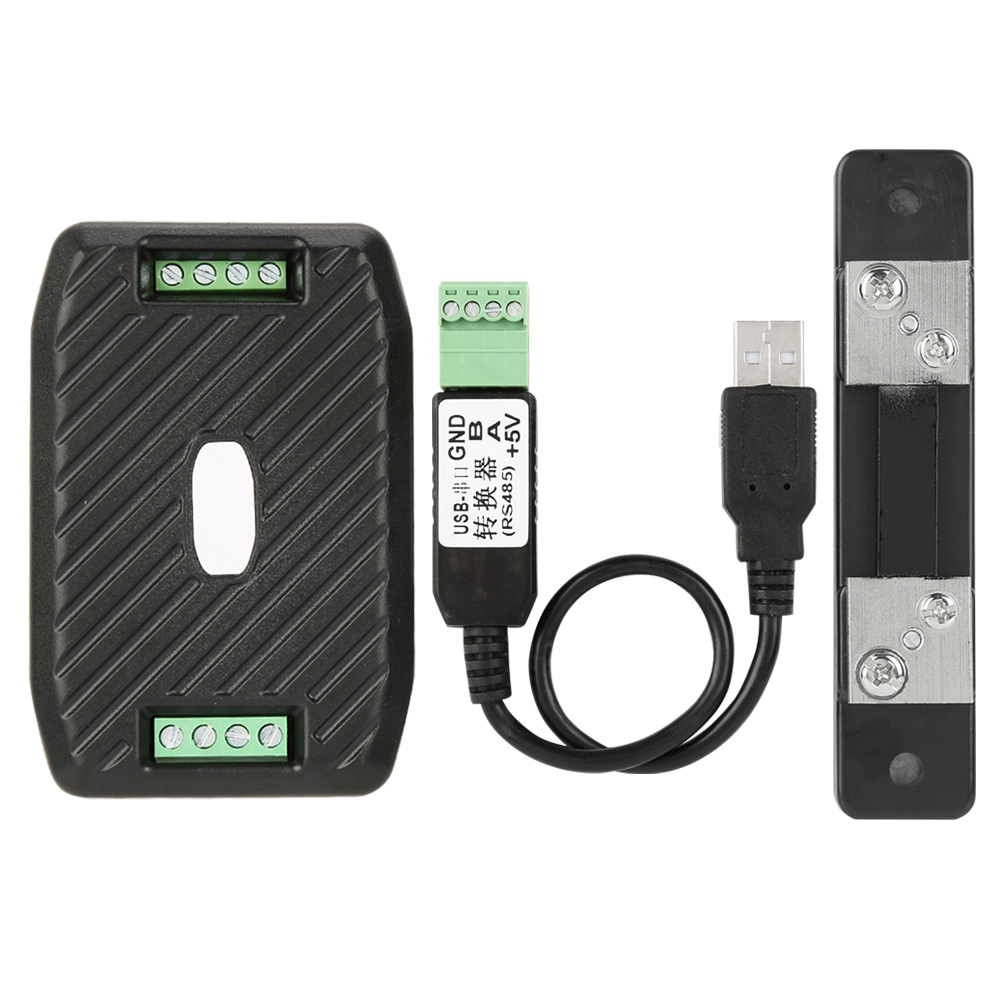

Додатковий комплект №1 1 x вимірювач потужності постійного струму №2 1 x вимірювач потужності постійного струму

1 x RS485 до USB кабель #3 1 x вимірювач споживання постійного струму

1 x шунт 50 A 4 1 x вимірювач споживання постійного струму

1 x шунт 100 A #5 1 x вимірювач споживання постійного струму

1 x шунт 200 A №6 1 x вимірювач потужності постійного струму

1 x шунт 300 A №7 1 x вимірювач потужності постійного струму

1 x кабель RS485 – USB

1 x 50A #8 шунт 1 x вимірювач потужності постійного струму

1 x RS485 – USB-кабель

1 x 100A #9 шунт 1 x вимірювач потужності постійного струму

1 x кабель RS485 – USB

1 x шунт 200 A #10 1 x вимірювач потужності постійного струму

1 x кабель RS485 – USB

1 x шунт 300 A

Примітка.

Інтерфейс RS485 є пасивним виходом, для нього потрібне підключення зовнішнього джерела живлення 5 В, а зовнішнє джерело живлення має бути >100 мА.

Під час перевірки входу напруга менше 7 В, необхідно забезпечити незалежну робочу напругу 5 В через USB-порт.

НЕ використовуйте USB-порт комп’ютера як незалежне джерело живлення, інакше це може пошкодити комп’ютер.
