Antclabs BLTouch Sensor V3.1 Original
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 94
Просматривая «Antclabs BLTouch Sensor V3.1 Оригинал», вы можете быть уверены, что данный товар из каталога «Части» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Antclabs BLTouch Sensor V3.1 Original
ANTCLABS
Оригінальний продукт, безпосередньо від виробника
Підходить
BLTouch є тип напівпровідникового датчика Холла. Він використовується в 3D-принтерах як датчик автоматичного вирівнювання, що дозволяє точно вимірювати нахил поверхні робочого столу. Його можна використовувати для калібрування площин, виготовлених із різних матеріалів, зокрема: скло і метал. Основними структурними елементами BLTouch є RC сервопривід і мікроперемикач. Продукт можна встановити в численні моделі 3D-принтерів, доступних на ринку.Опис продукту: Antclabs BLTouch v3.1 - датчик столу з автоматичним вирівнюванням для 3D-принтерів BLTouch - це тип напівпровідникового датчика Холла. Він використовується в 3D-принтерах як датчик автоматичного вирівнювання, що дозволяє точно вимірювати нахил поверхні робочого столу. Його можна використовувати для калібрування площин, виготовлених із різних матеріалів, зокрема: скло і метал. Основними структурними елементами BLTouch є RC сервопривід і мікроперемикач. Продукт можна встановити в численні моделі 3D-принтерів, доступних на ринку Опис контактів датчика Для підключення датчика BLTouch необхідно використовувати п’ять контактів, розділених на два штекери з трьома та двома роз’ємами:
- Помаранчевий кабель: контакт вводу/виводу для керування (ШІМ або програмна ШІМ)
- Червоний дріт: джерело живлення 5 В
- Коричневий дріт : GND
- Білий дріт: контакт вводу/виводу до Z min (кінцевий упор / Z-зонд)
- Чорний дріт: GND
Більшість материнських плат мають власний контакт_SERVO, до якого можна підключити BLTouch. Оскільки кожен SERVO_pin має власний номер, датчик керуватиметься таким номером:
- M280 P0 S90 ← SERVO0_PIN
- M280 P1 S90 ← SERVO1_PIN
- M280 P2 S90 ← SERVO2_PIN

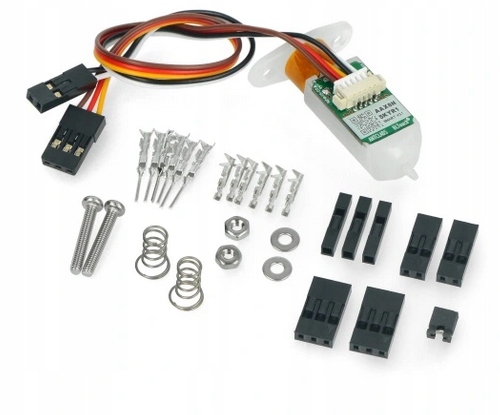

Вміст набору:
- Датчик BLTouch v3.1 - 1 шт.
- Гвинт із гайкою і шайба - 2 шт.
- Пружини для кріплення датчика - 2 шт.
- Корпус 3-контактного штекера - 2 шт.
- Корпус 2-контактного штекера - 2 шт. шт.
- 1-контактний корпус штекера - 1 шт.
- Штири з гніздом - 6 шт.
- Штири з гніздом - 6 шт.
- >Перемичка - 1 шт.
Додатковий опис установки датчика BLTouch можна знайти тут: https://www.antclabs.com/wiring
Датчик є продаються окремо без кабелю, додаткові кабелі.
Залежно від моделі 3D-принтера потрібні кабелі різної довжини та типу: SM-DU або SM-XD.
- Струм: 15 мА, макс. 300 мА
- Вага: 10 г
- Напруга: 4,8 - 5,1 В
- Вихід Z-зонда: вільна логіка (відкритий стік за замовчуванням) або логічна напруга 5 В
- відкритий дренаж VDS / ID: до 5 В / 300 мА
- Довжина кабелю в комплекті: 150 мм (± 5 мм)
