Антений кросовер AMS ZA-104Ms FM / VHF / UHF MUX8 ZŁ
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 59
Просматривая «Антенный кроссовер AMS ZA-104Ms FM/VHF/UHF MUX8 ZŁ» данный товар из каталога «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Зовнішній антенний диплексор ZA-104Ms FM/6-12/21-48/75
Диплексер має фільтри, що обмежують смугу пропускання нижче 87 МГц і вище 700 МГц.
Польський продукт< /h2 >
Відмінні особливості:
- екранований корпус
- вбудований фільтр LTE 5G
- гумові кришки для розеток F li>
- кріплення на щоглі за допомогою кабельної стяжки
- прохід струму в тракті УВЧ (макс. 24 В/200 мА)
ZA-104Ms три -вхідний кросовер використовується як елемент сумування сигналів від трьох антен: FM (87-110 МГц), УКХ (170-230 МГц) і УВЧ (470-694 МГц), встановлених на антенній щоглі, біля антенного комплекту.
Вимикач ЗА-104М призначений для роботи на відкритому просторі.
Конструкція корпусу запобігає потраплянню дощу на вимикач. Простий монтаж на щоглі завдяки пластиковій смузі.
Можлива передача потужності на попередні підсилювачі через вхід УВЧ.
Кросовер оснащений додатковим обмежуючим фільтром. діапазон вище 694 МГц (LTE 5G).

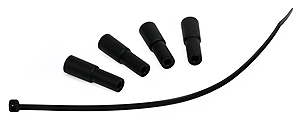

Набір включає:
Гумові кришки, що захищають роз'єми F від води
4 роз'єми типу F для з'єднання кабелів
Приклади використання кросовера:
Схема використання диплексера для підключення пасивних антен: VHF / UHF / FM до телевізора і радіо. Найкраще розділити комбінований сигнал від антен за допомогою гнізда RTV для підключення телевізора та радіо.
Схема використання кросовера для підключення пасивних антен: VHF / FM і активної UHF антени для телевізора і радіо. Кросовер пропускає напругу на вході УВЧ, тому в антені УВЧ можна використовувати підсилювач. Для телевізора потрібен блок живлення. У такій системі для розділення сигналу на телевізор і радіо потрібно використовувати розгалужувач, що пропускає напругу.
Схема використання кросовера для підключення трьох антен: VHF / UHF / FM до 3 телевізорів і радіо за допомогою AWS-144. В ДМВ антену можна встановити підсилювач або балун. AWS-144 автоматично визначає підсилювач і подає напругу або блокує його, якщо в антені використовується балун.
Технічні дані:
Кількість входів/виходів: 3 / 1
Діапазон вхідних частот:
- Діапазон FM: 97-110 МГц
- Діапазон VHF: 174-230 МГц
- Діапазон UHF: 471-694 МГц
Втрата пропускання: 1 +/-0,5 дБ
Розділення вхідного сигналу FM-VHF/UHF: =>40 дБ
Вхідний опір і вийти Fрозетки: 75 Ом
Передача постійної складової U max24V: вх. УВЧ 200 мА
