TRISET-113 БІЛИЙ ВНУТРІШНІЙ КОАКСІАЛЬНИЙ КАБЕЛЬ ДЛЯ СУПУТНИКОВОГО ТБ, ТБ, РАДІО ТА КАБЕЛЬНИХ ІНСТАЛЯЦІЙ

При покупці кабелю та компресійних конекторів на наших аукціонах можлива безкоштовна обжимка за бажанням клієнта

Ціна, вказана за 1 штуку, означає 1 метр

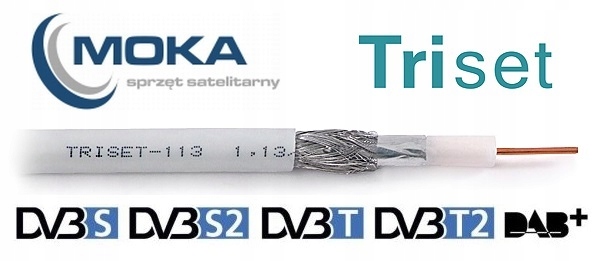

він має серцевину діаметром 1,13 мм, обплетення та алюмінієва фольга

Діаметр кабелю: 6,8 мм

Коаксіальний кабель високого класу з сімейства TRISET. Використовується в індивідуальних і колективних установках. Кабель призначений для внутрішнього використання - підключення антен.

Відмітні особливості:

низьке загасання,

• відмінна посадка,
• висока ефективність екранування,

Відповідно до стандарту EN50117 коаксіальні кабелі поділяються на класи: C, B, A, A+, A++ залежно від ефективності екранування.

Triset 113 PE має найкращу ефективність екранування серед доступних на ринку кабелів абонентського класу (від класу A+ до A++).

Якщо ви купуєте компресійні роз’єми F, антенні гнізда та штекери компресійної антени для кабелів TRISET , вільний обжим можливий за бажанням

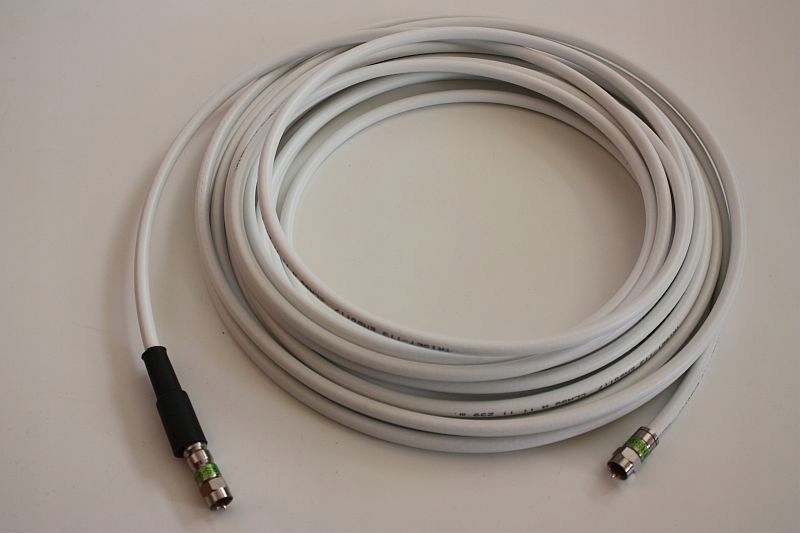

Нижче наведено фотографію прикладу, на якій показано обжатий компресійний роз’єм F на кабелі TRISET із встановленим гумовим ущільнювачем для захисту кабелю та роз’ємів від води та вологи

Я також запрошую вас на інші мої аукціони із супутниковим обладнанням, зокрема: я рекомендую гвинтові або компресійні F-з’єднувачі, гумові ущільнювачі для роз’ємів, переходи до інших штекерів тощо...

Технічні дані

Назва продукту TRISET-113 PE gelledaccuracyCopper coreDiameter core мм1,13 +/- 0,03 Фізично спінений діелектрик Товщина діелектрика мм 1,83 +/- 0,05 Діаметр діелектрика мм 4,8 +/- 0,1 Овальність (деформація від круглого поперечного перерізу) +/- 2% Алюмінієва фольга/Пет/Алюмінієва фольга 9+23 +9umWidthmm18+/-0.3Overlapmm>3+/-0.5Thicknesssum46+/-3MaterialAluminiumДіаметр дротуmm0.12+/-0.01Кількість проводівшт.24 x 7Кут намотуванняград.23Ou ter курткаМатеріалPEGтовщина мм0 .8+/-0.1Діаметрмм6.8+0.20/-0, 05КолірчорнийЕлектричні параметри Опір кабелю при 20 градусах COm/км16.85+/-0.5ЄмністьpF/м52+/-1.5Опір ізоляції MOm/km2000+/-3%ІмпедансOm75+/-3Коефіцієнт скорочення хвилі %84+/-1

Згасання в кабелі

• Частота [МГц], Теоретичне загасання [дБ/100 м], Виміряне загасання [дБ/ 100 м]
• 47, 4,2, 4,5
• 88, 5,4, 5,8
• 174, 6,8, 8,0
• 230, 8,5 , 9.2
• 470, 12.7, 13.2
• 862, 17.3, 18.1
• 950, 18.3, 20 ,1
• 2150, 28.6 , 27,7
• 2400, 30,5, 30,8

Втрати на відбиття

• Частота, МГц, 5- 470, 470-862, 862-2150, 2150-2400
• Теоретично, дБ, >=26, >= 23, >=20, >=18
• Виміряно, дБ, 26,9, 24, 21, 19

Екранування

• Частота: Коефіцієнт екранування
• МГц: дБ
• 30-2400: >=100

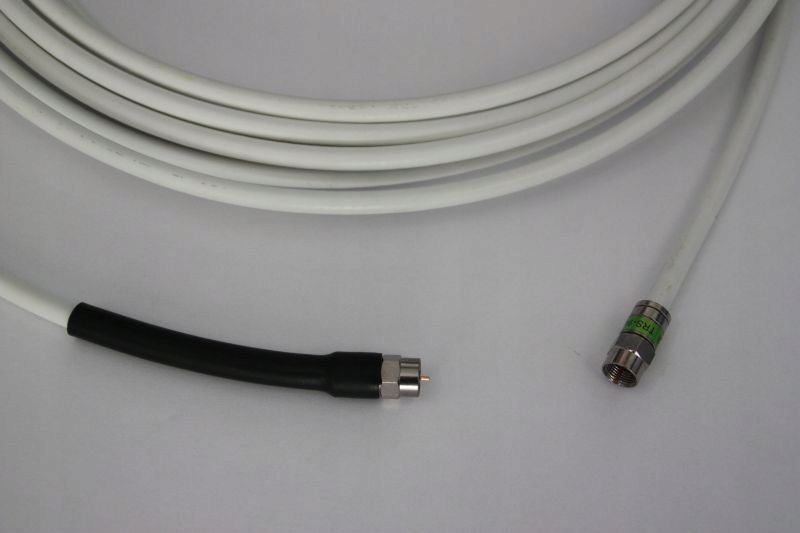

У нас також є термоусадочні ущільнювачі, які стискаються на кабелі протягом 24 годин. і ви можете самостійно надіти їх на гофровані роз’єми, фото нижче:
