Підсилювач внутрішньої антени з джерелом живлення AWS-1143 SilverLine

3 телевізори

Екранований корпус

Польський продукт

В набір входить блок живлення 12В 300мА

У набір входить 4 конектори типу F

Польська компанія AMS виробляє пристрої, необхідні для будівництва малих і середніх індивідуальних антенних установок. Має сучасне контрольно-вимірювальне обладнання, що дозволяє виготовляти прилади з дуже хорошими технічними параметрами.

Підсилювач AWS-1143 призначений для роботи в індивідуальних і колективних антенних установках RTV. У разі індивідуальної установки антени слід підключати за допомогою кросовера. Підсилювач може живити попередні підсилювачі 12 В. Для цього перемістіть перемичку згідно з інструкціями, що входять до набору.

У набір входить стабілізоване джерело живлення 12 В 300 мА зі штекером 3,5, хоча ви також можете використовуйте джерело живлення через вихід підсилювача (використання джерела живлення з роздільником).

Примітка: у разі дистанційного живлення розрахуйте максимальний струм живлення живлення з урахуванням використовуваних попередніх підсилювачів. Серія AWS-114x включає одинарні, подвійні, потрійні та чотиривихідні підсилювачі. У порівнянні зі старішою серією AWS-14x змінено спосіб регулювання посилення, яке тепер відбувається між каскадами підсилювача, що дуже позитивно впливає на шумові властивості (у попередній версії регулювання було на вході) .

Підсилювачі AWS - 114x мають елегантний міцно литий корпус, який ідеально захищає підсилювач від зовнішнього впливу. AWS-1143 також має корекцію затухання в кабелі 3 дБ.

Підсилювач не призначений для роботи на відкритому просторі або в місцях з підвищеною вологістю.

Підсилювач проходить повний DVB-діапазон T2 і FM, тому його можна використовувати для установок, які включають телевізійні та радіосигнали (після підключення антен за допомогою відповідного кросовера).

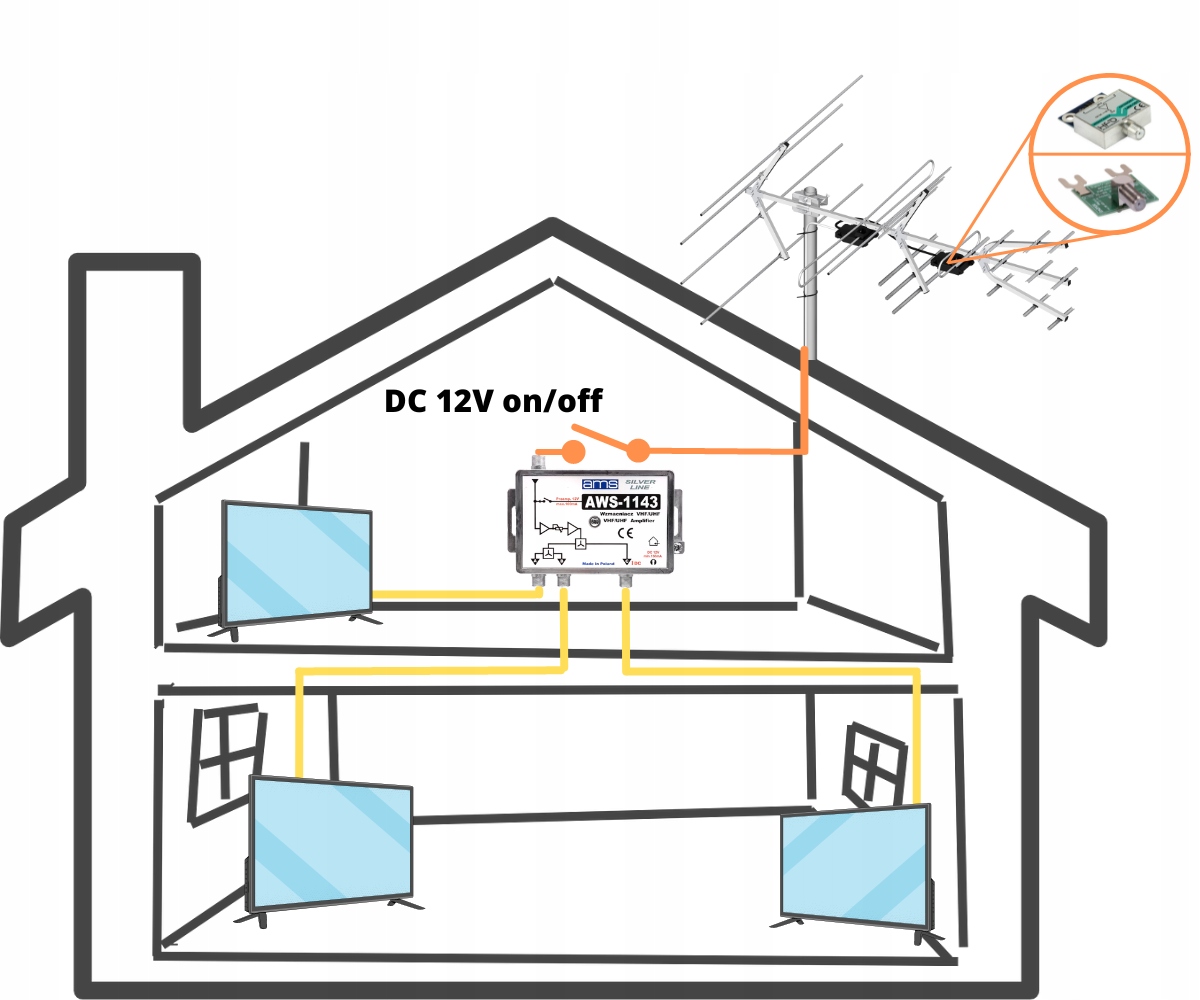

Схема використання підсилювача для телевізійної антени. Залежно від потреби антена може містити балун або підсилювач. Якщо в антені використовується підсилювач, подайте напругу 12 В від AWS-1143. Для цього потрібно пересунути перемичку, як описано в інструкції. Перемичка розташована на платі підсилювача - доступ до неї після зняття корпусу.

Схема використання підсилювача телерадіоантени з використанням кросовера ЗА-106АМс. Завдяки цьому рішенню ми можемо розподілити сигнал, наприклад, на 2 телевізори та одне радіо. Антени можуть містити балуни або підсилювачі. Якщо в антені використовується підсилювач, подайте напругу 12 В від AWS-1143. Для цього потрібно пересунути перемичку, як описано в інструкції. Перемичка розташована на платі підсилювача - доступ до неї після зняття корпусу.

Регулювання підсилювача здійснюється після зняття корпусу, що запобігає випадковому регулюванню налаштувань. На платі підсилювача є перемичка для подачі напруги на попередній підсилювач в антені.

Технічні дані:

• Діапазон частот [МГц]: 87-790
• Кількість входів/виходів: 1/3
• Посилення [дБ]: 14/19 +/-2
• Макс. вихідний рівень 2kTV [dBuV] : 98
• IMA3 [dBuV]: 98
• IMA2 [dBuV]: 85
• Внутрішній шум [дБ]: <=4
• Відхилення невідповідності [дБ]: => 10
• < b >Діапазон регулювання посилення (середня смуга) [дБ]: 0....10 +/- 2
• Живлення постійного струму [В]: 12 +/ - 10%
• Струм споживання [мА]: 80 +/-10%
• З'єднувачі типу F [Ом]: 75
• Робоча температура ['C]: -25.....+55
