Коаксіальна компресійна антена Snap-N-Seal F 75Ω для кабелю KH-111

каталожний номер: 67254

Опис товару

Пропозиція поширюється на набір з 8 представлених штекерів.

Каталожна картка, гіперпосилання на сайт виробника та детальні характеристики доступно за адресою: www.stratos.pl/strony/67254.htm

Роз'єм F є найпопулярнішим роз'ємом у радіотехнологіях, який зазвичай використовується в установках ТБ/САТ. Роз’єм F працює в діапазоні частот до 3 ГГц і має опір 75 Ом (у більшості додатків) або рідше 50 Ом.

Вилка, яку ми пропонуємо, має опір 75 Ом і призначена для підключення до 75 Ом. коаксіального кабелю з діаметром зовнішньої оболонки 7,2-8,0 мм і діаметром діелектрика в діапазоні 4,1-4,9 мм, тобто на кабелі KH-111 (та інших кабелях 75 Ом аналогічних розмірів). Розміри вилки наведені нижче:

Переваги компресійних з’єднувачів є результатом спеціальної запатентованої конструкції з’єднувача. Коннектор має два повних кільця зі спеціального матеріалу, які випирають всередину в результаті процесу стиснення коннектора (осьового стиснення вздовж штекера). Розміри цих кілець підібрані таким чином, щоб після стиснення з’єднувачі затискалися на кабельній шині із зусиллям, достатньо великим, щоб неможливо було відірвати роз’єм від кабелю, і достатньо малим, щоб не пошкодити структуру кабелю. Після затягування кільця, оточуючи шину кабелю шаром щільно прилягаючого матеріалу, забезпечують водонепроникне з’єднання між кабелем і вилкою та запобігають потраплянню води в вилку вздовж кабелю, що відбувається в класичному роз’ємі. Для розміщення вилки на кабелі потрібен спеціальний інструмент для обтиску. Затискач інструменту надійно фіксує кабель у вилці та гарантує, що екран кабелю щільно притиснутий до корпусу вилки по всьому колу.

Ми пропонуємо інструменти для обтиску компресійних з’єднувачів HANLONG (наприклад, HT-510B, HT-518G, HT-H548, HT-K5B02), які дозволяють обтискувати пропонований штекер. Щипці можна знайти в нашій пропозиції, ввівши модель щипців у поле «Пошук в товарах користувача». У нас також є різаки та засоби для зняття ізоляції, які полегшують обробку кабелю перед вставленням у вилку.

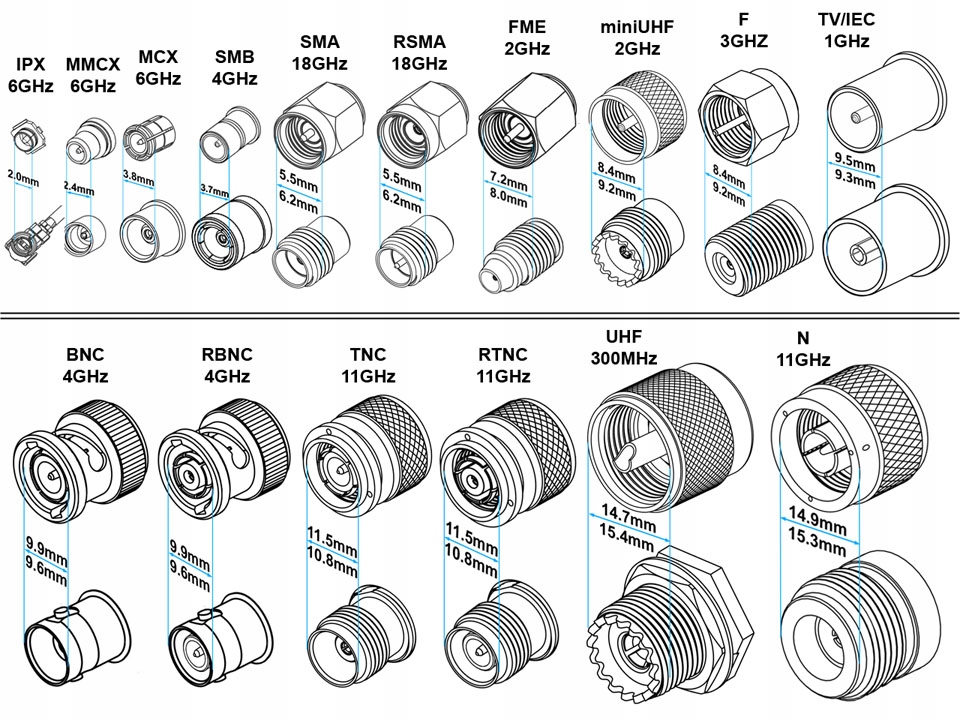

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. Найбільш часто використовувані роз'єми на сьогоднішній день представлені в таблиці нижче - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Пропонована вилка виготовлена ​​з мідного сплаву. Імпеданс вилки становить 75 Ом.

Технічні дані

• Роз'єм: штекер F
• Імпеданс: 75 Ом
• Робочий діапазон: CAM/R/TV/SAT (до 3 ГГц)
• Матеріал: мідний сплав
• Довжина (до обтиску): 31,5 мм
• Вага 1 шт.: приблизно 8 г
• Діаметр введеного кабелю (діелектрика/оболочки): 4,1-4,9мм/7,2-7,8мм

Пропонований товар новий, не був у використанні, фабрично запакований. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
