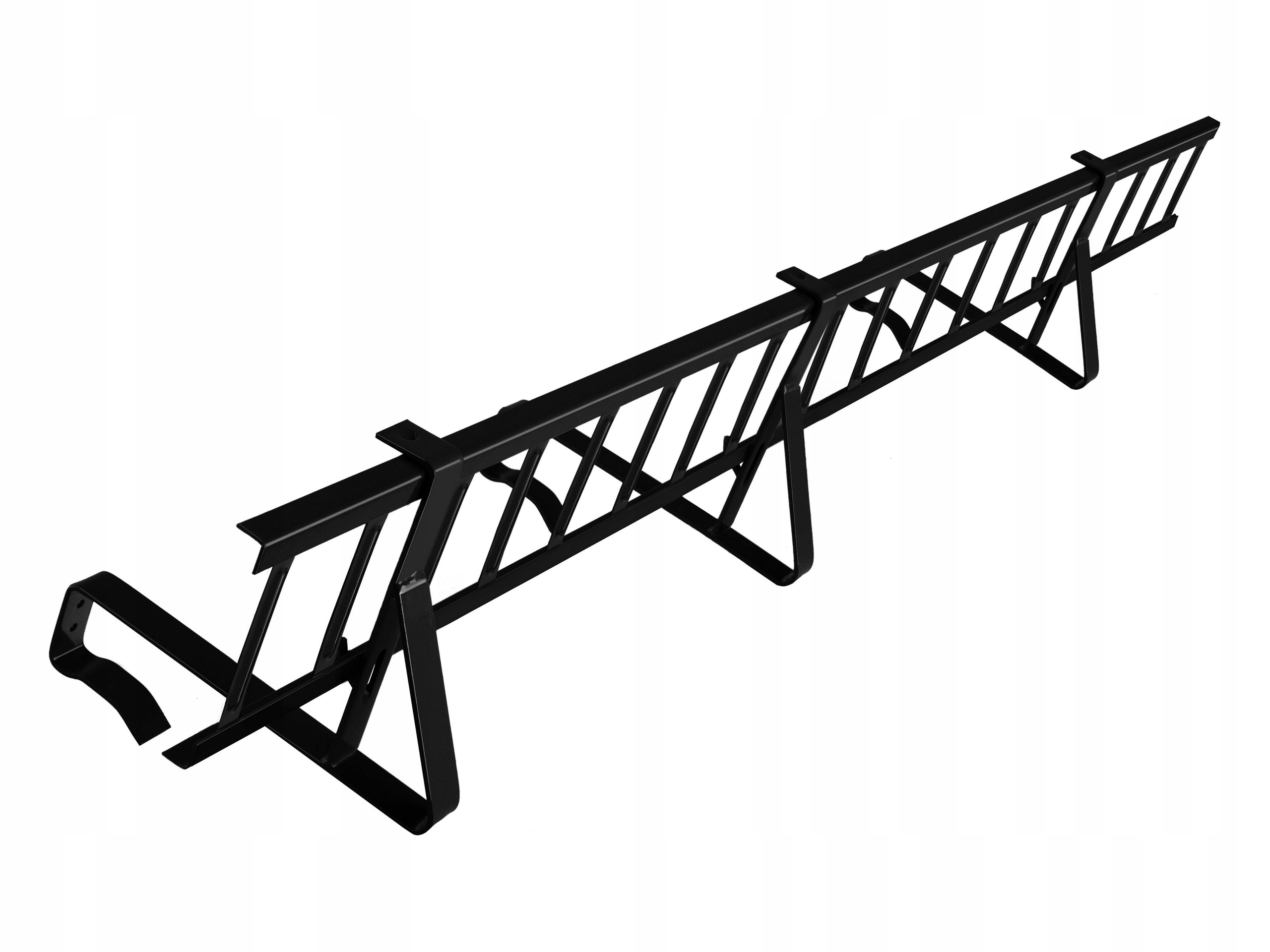

Снігозахисний комплект для бетонної або керамічної черепиці та плоскої черепиці типу LN1

• Довжина огорожі: 150 см
• Висота огорожі : 15 см
• Колір: Чорний - RAL 9005
• Нахил даху: від 20° до 40°
• Матеріал: гаряче цинкування та порошкове покриття

Опис набору

Набір складається з:

• Снігозахисний паркан: 1 шт.
• Паркан тримачі: 3 шт.

Розміри:

• Довжина огорожі: 1500 мм
• Висота огорожі: 150 мм< /li>
• Відстань між планками огорожі: 70 мм

Матеріал: Кутник гарячеоцинкований 20 х 20 х 2 мм ( рама огорожі) і гарячеоцинкована листова сталь товщиною 1 мм (драги), що пропонується з гарячеоцинкованими ручками огорожі, у нефарбованому або порошковому варіанті. Тримач виготовлений із сталевого листа шириною 30 мм і товщиною 4 мм.

Тип покриття: Комплект для похилого даху, покритого бетоном або керамічною черепицею, а також для коропових плиток, розташованих у вигляді луски, з нахилом від 20° до 40°. Версія «LN» для черепиці характеризується більш легким способом монтажу.

Кут нахилу даху та кількість ручок на паркан

Що визначає кількість ручок?

Кут нахилу даху та кількість ручок на 1,5 м огорожі:

• до 20°: 2
• від 20° до 40°: 3
• 40º і більше: 4

Кількість кронштейнів на огорожу залежить від кута нахилу даху! Комплекти для інших скатів даху доступні на інших сайтах.

Винятки:

• При куті нахилу даху понад 55° - ми завжди додаємо в комплект один кронштейн.
• При довжині крокв понад 6 м необхідно додати 1 кронштейн на кожні 2 м крокв понад 7 м. Тобто від 6 до 8 м - додатковий, від 8 до 10 м. - дві додаткові дужки.
• Понад 10 м необхідно використовувати ще один ряд огорож - приблизно на 4 м вище першого ряду. У цьому випадку встановіть нижню огорожу відповідно до таблиці вище, а вищу – відповідно до пункту 2.
• Для парканів висотою 20 см необхідно використовувати додаткову опору.

Увага! Наведена вище інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна розглядати як інструкцію зі складання. Використання дахових комунікацій повинно узгоджуватися з технічним проектом, розробленим для конкретного об'єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові опори до свого набору, використовуйте окремі елементи.

Захисне покриття

У зв'язку з впливом на елементи покрівельних комунікацій численних корозійних факторів, стандартно всі елементи мають гаряче цинкування, що значно підвищує довговічність виробу. Гаряче цинкування необхідне для відповідності продукції чинним нормам і стандартам. Ми застерігаємо від використання гальванічних (електролітично оцинкованих) елементів, які мають дуже низьку стійкість до корозії.

Гаряче цинкування передбачає занурення металевого елемента в гарячий рідкий цинк за температури приблизно 450°C. Під час ванни атоми цинку проникають у зовнішній шар сталі, створюючи поверхневий залізо-цинковий сплав, який після охолодження утворює шар, що захищає від корозії. Довговічність цинкових покриттів в залежності від умов може досягати до 100 років.

Гарячеоцинковані елементи на перший погляд відрізняються від оцинкованих. Електрооцинкована поверхня блискуча і гладка - елементи винятково естетичні. Однак гарячеоцинкована сталь в залежності від використовуваної технології може бути матовою або злегка блискучою і містити різного роду дефекти. Ці недоліки не є помилкою в процесі цинкування. На жаль, у випадку з даховими комунікаційними елементами з порошковим покриттям, застосована технологія оцинковки не буде помітна з першого погляду. Купувати елементи варто у перевірених і надійних постачальників, які нададуть деталі, виготовлені відповідно до чинних нормативних документів.

Гаряче цинкування

• Стійкість до корозії: дуже висока
• Товщина цинкового шару 50–150 мкм
• Точність покриття: низька
• Кінцева якість і рівномірність обробки: низька

Гальванічне покриття

• Стійкість до корозії: низька
• Товщина цинкового шару 10–30 мкм
• Точність покриття: середня
• Кінцева якість і однорідність обробки: середні

Покрівельні комунікації пропонуються в нефарбованому виконанні (тільки гаряче оцинкування) або додатково пофарбовані порошковою фарбою в найпопулярніші покрівельні кольори за палітрою RAL.

Порошкове покриття стійке до корозії, хімічних речовин, високої температури та механічних пошкоджень. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагрівають до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Переваги порошкового фарбування:

• гладке покриття, без тріщин і смуг,
• антикорозійні дії (підтримує процес антикорозійного захисту гарячого цинкування протягом додаткових 10 років),
• стійкість до механічних пошкоджень,
• тепловий опір,
• висока стійкість до хімічних речовин,
• нешкідливий для навколишнього середовища.

Набір включає

• 1 x сніговий паркан

Довжина огорожі:

Огорожа доступна в трьох стандартних довжинах: 1,5 м, 2 м і 3 м. Залежно від довжини огорожі та ступеню нахилу ската даху слід використовувати відповідну кількість кронштейнів, яка описана в окремій таблиці.

Висота огорожі:

Пропозиція включає дві висоти снігозахисної огорожі: 15 см та 20 см. Огорожі зі збільшеною снігозатримуючою поверхнею рекомендуються в місцях із сильнішим снігопадом.

Варто зауважити, що при використанні набору з перешкодами 20 см не забувайте використовувати додаткову опору порівняно з традиційним варіантом набору з перешкодами 15 см.

Розмір і матеріал дороги:

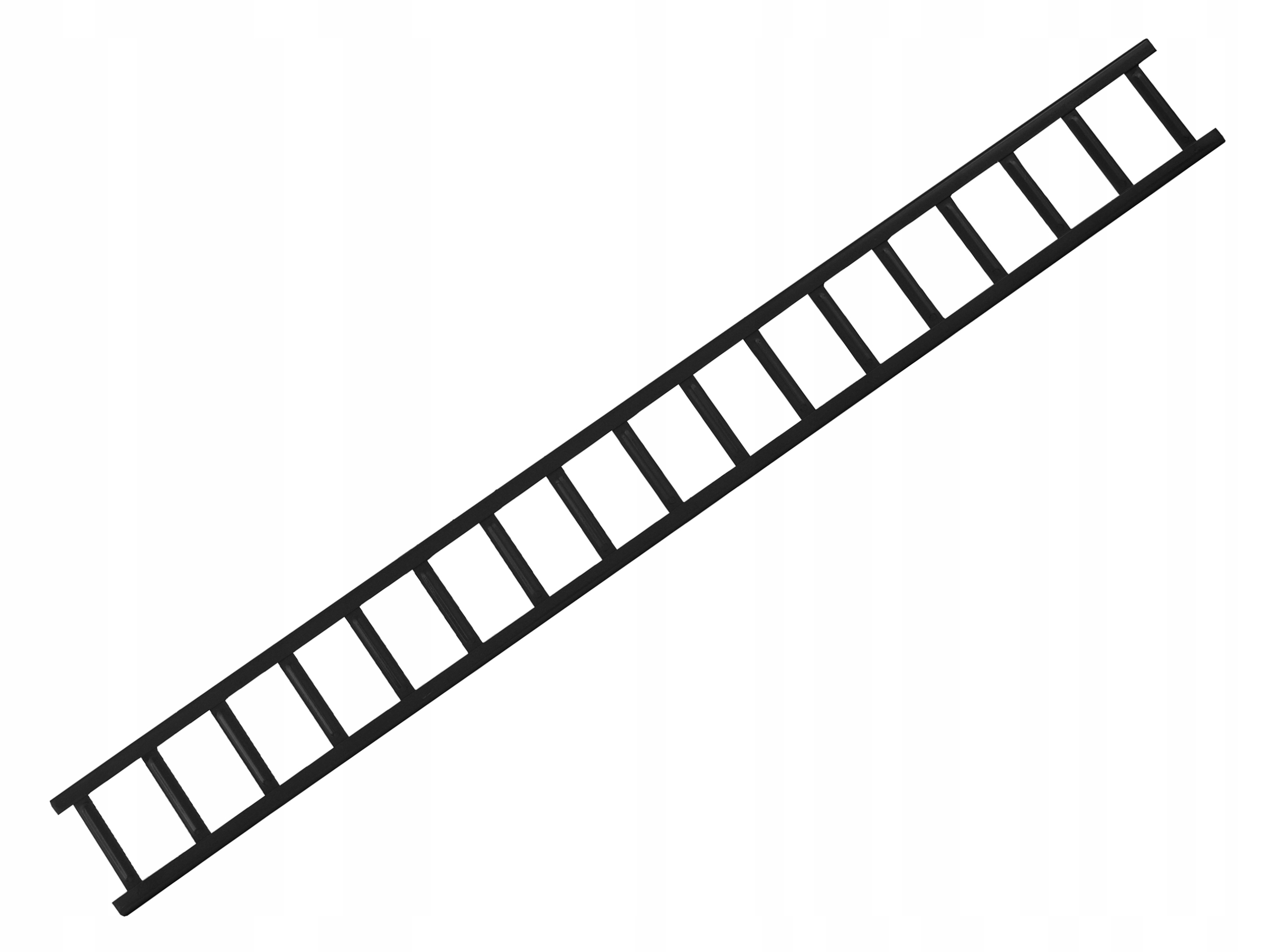

Огорожа виготовлена ​​із сталевого кутника розміром 20 х 20 х 2 мм (каркас огорожі) та сталевого листа 20 х 1 мм (поперечина), спеціально профільованого для збільшення жорсткості. Відстань між рейками 70 мм!

• 3 ручки для перешкод.

Як встановити огорожу з ручки:

Спеціальне тиснення на ручці дозволяє швидко і легко встановити снігозахисний паркан. Просто втисніть профіль огорожі в засувки - новий спосіб кріплення огорожі до тримачів «клік» надзвичайно міцний. Для цього вам не потрібні додаткові інструменти.

Висота встановлення огорожі:

Після монтажу огорожа знаходиться на 65 мм над основою ручки. У разі покриття, висота модуля якого перевищує 65 мм, монтаж буде неможливим. Це в основному стосується:

• металочерепиця з висотою хвилі < 65 мм
• трапецієподібні листи з модулем < 65 мм (профіль Т-65)
• гофрокартон з висотою хвилі < 65 мм

Яка різниця між типом установки тримача Standard і LN?

Відповідь проста - тримач снігозахисної огорожі відповідає за тип установки. Таким чином, ми маємо справу зі стандартною ручкою та ручкою типу LN.

Для кожної ручки необхідно відшліфувати черепицю.

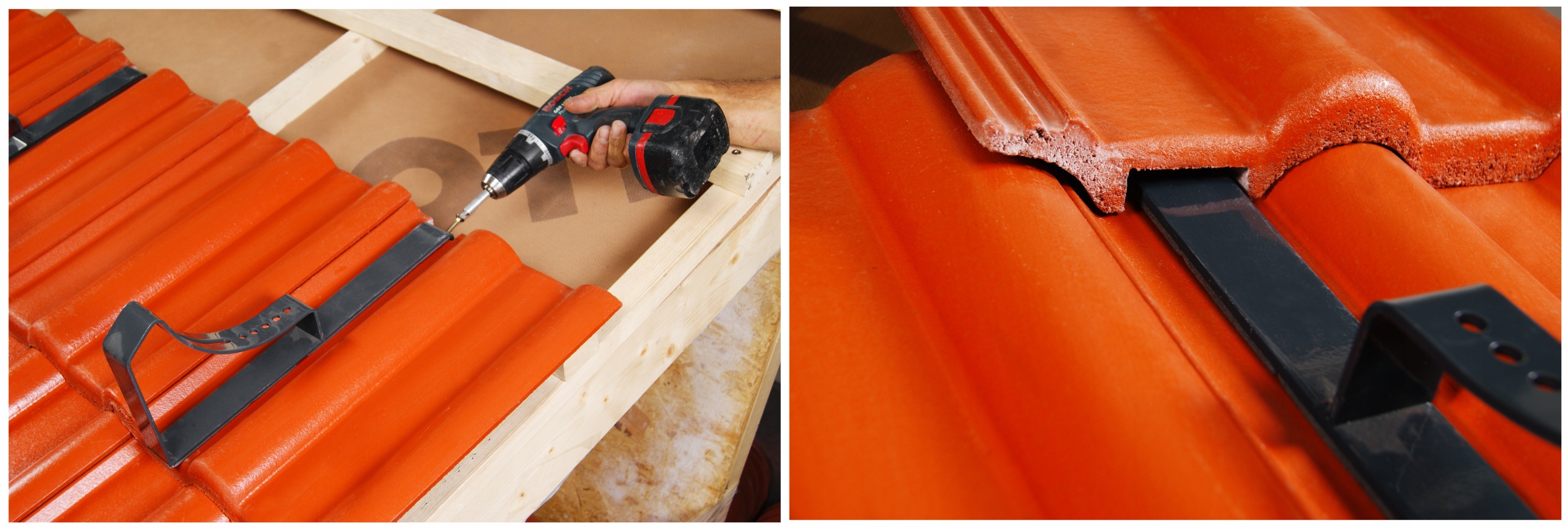

Нижче наведено фотографії монтажу, щоб наочно побачити проілюструйте відмінності:

p>

• Кріплення Стандарт: складається з двох елементів із черепицею між ними. Це вимагає використання двох опорних накладок, по одній для кожної частини ручки. Кріплення такого тримача більш стійке, але вимагає більшої роботи при установці. Ручка прикріплена в двох точках чотирма гвинтами.

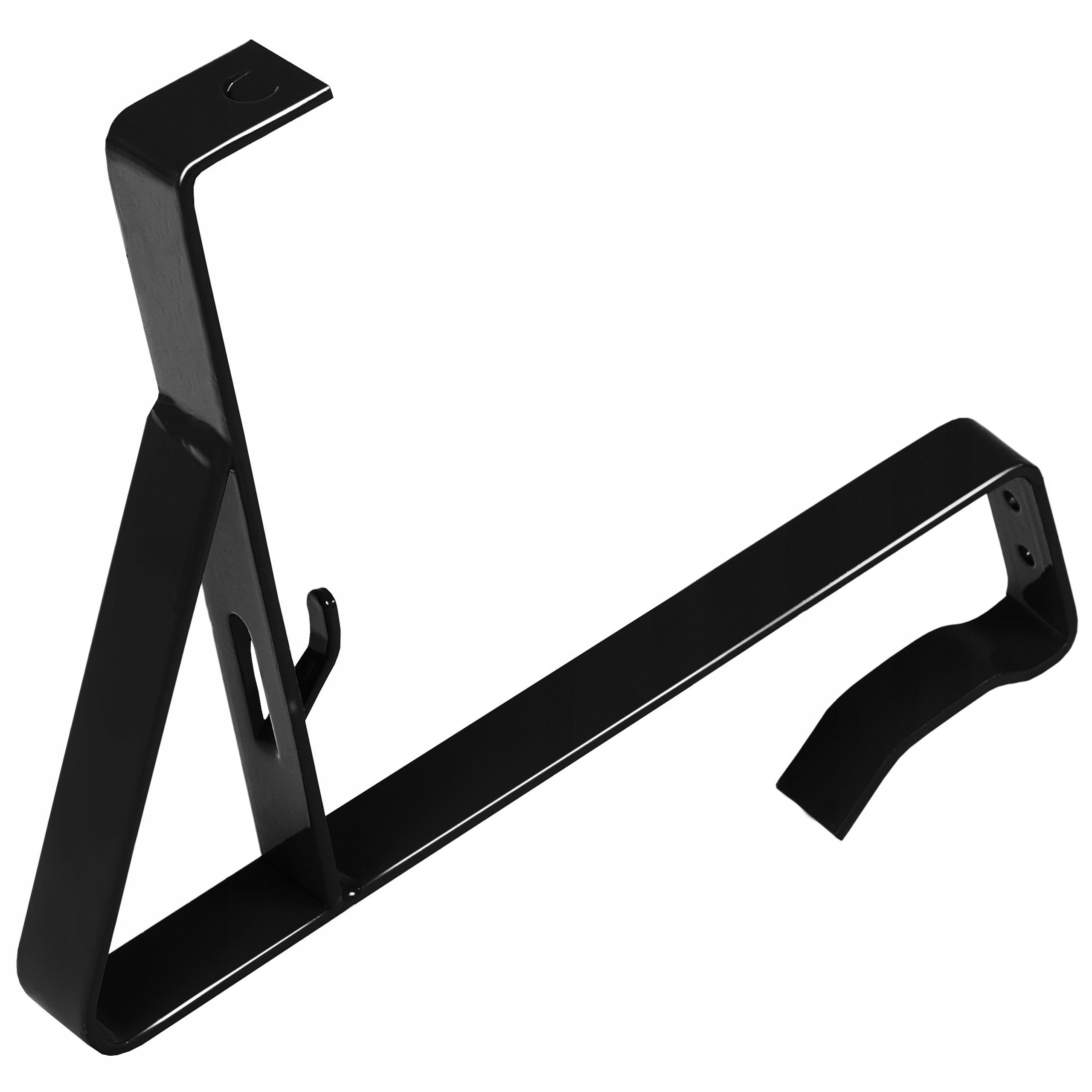

• Ручка LN: закріплена на накладці. Він складається з одного елемента. Додатково проклеюється спеціальною поролоновою стрічкою товщиною 3 мм. Не потребує використання допоміжного пластиру. Ручка прикріплена в одній точці двома гвинтами.

Інструкції зі складання

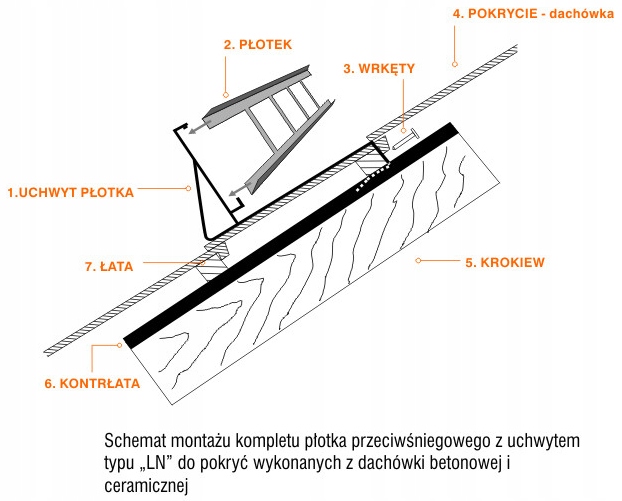

Кронштейн для огорожі - цементна черепиця, далі «кронштейн для огорожі» призначений для монтажу на дахах, покритих бетонною або керамічною черепицею, в тому числі з покриттям з «коропової черепиці», укладеної в луску. Є опорним елементом снігозахисної огорожі. Кронштейн слід встановлювати при монтажі покрівельного покриття. Кронштейн снігозахисного паркану (1) кріпиться безпосередньо до крокв (6) або допоміжної обрешітки (5) за допомогою шурупів ø6 (3). У черепиці, що покриває кронштейн, замок потрібно відшліфувати на ширину кронштейна, це усуває ефект плавання черепиці. Опори огорожі повинні бути встановлені на висоті стіни або над нею на відстані не більше 800 мм. Максимальний відстань можна використовувати на схилах даху, де відстань від лінії огорожі до коника не перевищує 3 м, а ухил покрівлі перевищує 40°. В інших випадках слід збільшити щільність кронштейнів на 1 метр огорожі, а також встановити снігозатримувачі в половині ската даху.
