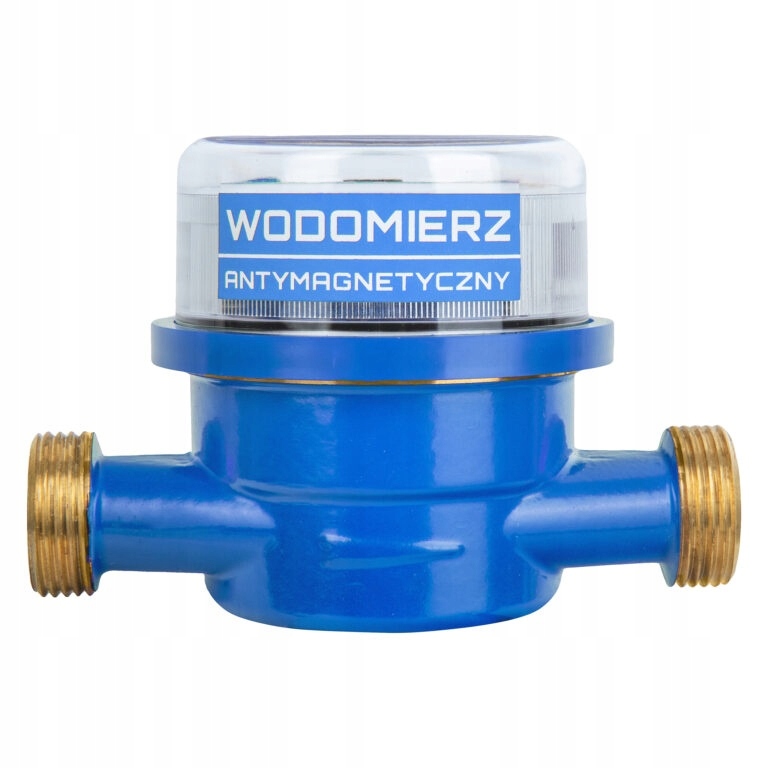

ВОДОДІЛІЧНИК АНТИМАГНІТНИЙ DIAMOND.ZW.3/4.Q3-2,5м3/год.

⚙️ Специфікація

• Код виробника: ART.77-3/4-2.5.ANTYM.
• Розмір: 1 дюйм"
• Бренд: Diamond
• EAN: 5907547686085
• Потік Q3: 2,5 м3/год
• Ризьба: зовнішній тип G
• Температурний клас: T30
• Клас стійкості до перешкод потоку: U0, D0
• Співвідношення Q2/Q1: 1,6
• Співвідношення Q4/Q3: 1,25
• Клас втрати тиску: ΔP63
• Клас тиску: MAP 16
• Матеріал:
• Натискна плита: GFN2
• Ущільнювальне кільце: NBR
• Шайба: PPS
• Крильчатка: PP, феритовий магніт, PA66, нержавіюча сталь
• Корпус: латунь
• Штифт: POM, нержавіюча сталь сталь
• Регулювальна пластина: PPO
• Фільтр: HDPE

➡️ Продукція польського виробника Diamond є перевіреним рішенням в установках центрального опалення. і гарячої води

Водоміри DIAMOND - це вимірювальні прилади, призначені для вимірювання об'єму холодної водопровідної води, що подається в квартири. Вони можуть бути встановлені горизонтально або вертикально (H або V). Лічильник захищено пломбою від втручання неавторизованих осіб.

➡️ Продукт із сертифікатом PZH, відповідає європейським директивам CE

⚙️ Розміри:

• A: 1 дюйм
• Довжина: 130 мм / ширина: 78 мм

➡️ Додаткова інформація:

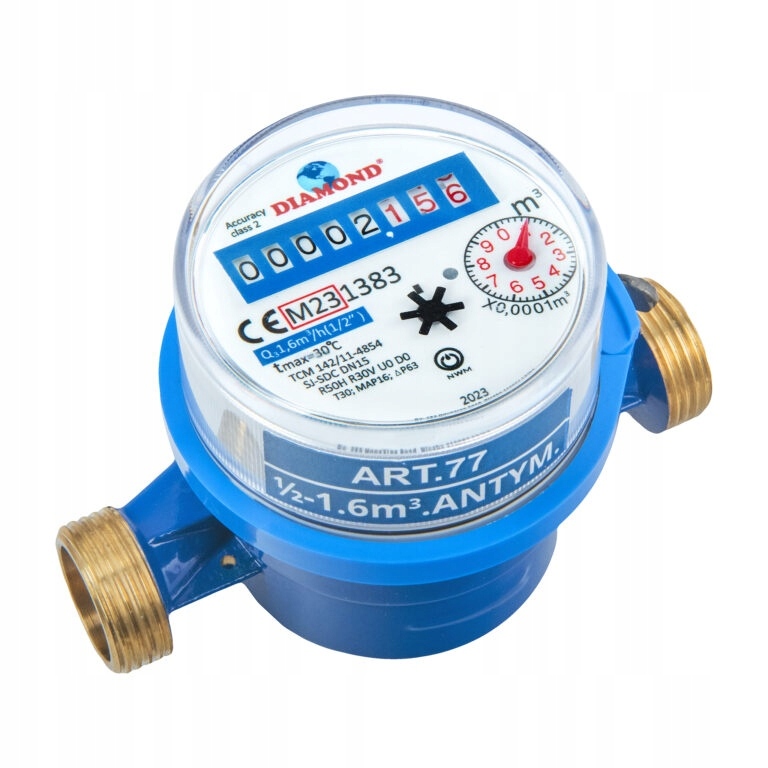

Лічильники води пройшли оцінку відповідності, і ці лічильники води мають маркування оцінки відповідності у вигляді маркування "CE" та додаткове метрологічне маркування у вигляді великої літери M та двох останніх цифр року, в якому він був застосований, оточених прямокутником. Додатково вказується номер уповноваженого органу, де лічильники води були перевірені та сертифіковані. Нижче, жовтою рамкою, вказане маркування на лічильнику води DIAMOND:

Цифра М23 на циферблаті лічильника води вказує на рік випуску (2023) і з неї можна зчитувати дійсність процедури оцінки відповідності (первинна перевірка). Легалізація лічильників води діє протягом 5 років і для лічильників води з маркуванням М23 триває з 1 грудня 2023 року до 30 листопада 2028 року.

Згідно з постановою Міністра підприємництва та технологій від 22 березня 2019 року про законодавчий метрологічний контроль засобів вимірювальної техніки, Законодавчий журнал Закони, пункт 759 - кінцевий термін подання лічильник води для повторної повірки після оцінки відповідності визначається місячною відміткою з римською цифрою, яка вказує на місяць, у якому проведена/закінчилася повірка, та річною відміткою з симетрично розміщеними арабськими цифрами, що позначають дві останні цифри року дії. Якщо легалізація стає недійсною, лічильник води не може бути підставою для розрахунків.

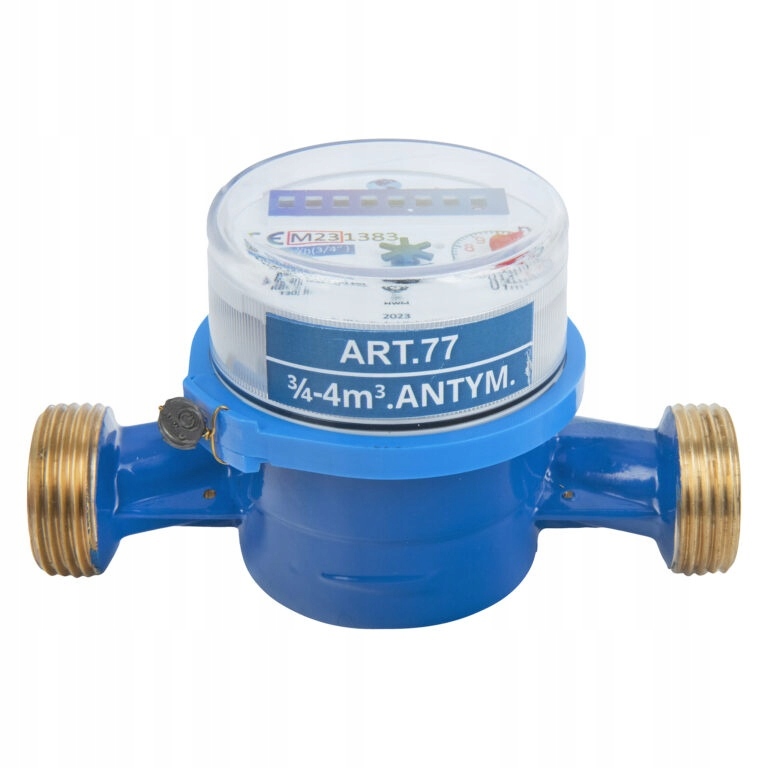

Лічильники води DIAMOND випускаються двох кольорів: синього та червоного. Лічильники блакитного кольору призначені для використання з холодною водою (Т30 - водоміри, призначені для використання у воді до максимум 30°C), а червоні - для гарячої води (T90 - водоміри, призначені для використання з водою до максимуму до 90°C).

Більшість параметрів можна зчитати з маркування на самому водомірі. До них належать температурний клас, клас тиску та метрологічний клас.

Лічильники води та їх метрологічні класи

У випадку лічильників води метрологічний клас є умовним показником точності вимірювання. Метрологічний клас, позначений на кожному лічильнику води, показує, наскільки точний даний прилад.

Старі метрологічні класи все ще відомі, якими користуються багато людей і підприємств. Ці класи були визначені в нині застарілій метрологічній директиві: A, B, C і D, де A – найнижчий клас, тобто найгірший,

D – найвищий клас, тобто найточніший.

Однак офіційно, згідно з директивою ЄС MID 2014/32/EU, метрологічні класи були замінені на коефіцієнт R. Коефіцієнт R - це відношення витрати Q3 до Q1.

Q3 - безперервна об'ємна витрата - це найбільша об'ємна витрата, при якій водомір правильно працює в нормальних умовах використання, тобто в умовах безперервної або періодичної витрати, тоді як Q1 - мінімальна об'ємна витрата - це найменша об'ємна витрата, при якій показання водоміра відповідають вимогам щодо гранично допустимих похибок.

Нижче наведено коригування R коефіцієнт до раніше використаних класів. Старий клас C має коефіцієнт R=160, клас B має коефіцієнт R=50, а клас A (найнижчий) має коефіцієнт R=25. Решта значення R слід розглядати як показники більш-менш точних лічильників води. Чим вище значення R, тим точніше буде вимірювання та вищий метрологічний клас.

A - 40

B - 80

C - 160

D - 200-800

➡️ Що таке R і як воно розраховується?

R - основний параметр, що визначає метрологічний діапазон лічильника води. Він розраховується на основі відношення безперервної об’ємної витрати Q3 до мінімальної об’ємної витрати Q1.

Чим вище значення R, тим більша чутливість вимірювання об’єму води, що протікає через водомір.

Нижче значень коефіцієнта R для водомірів DIAMOND. Звертаємо Вашу увагу, що лічильник води має різні метрологічні класи в залежності від способу встановлення - вертикального чи горизонтального.

➡️ Що таке R і як воно розраховується?

R - основний параметр, що визначає метрологічний діапазон лічильника води. Розраховується на основі співвідношення безперервної об’ємної витрати Q3 до мінімальної об’ємної витрати Q1.

➡️ Чим вище значення R, тим більша чутливість вимірювання об’єму води, що протікає через водомір.

Нижче значень коефіцієнта R для водомірів DIAMOND. Звертаємо Вашу увагу, що лічильник води має різні метрологічні класи в залежності від способу встановлення - вертикального чи горизонтального.

➡️ Модель ART.77-3/4-2.5.ANTYM.:

H - ГОРИЗОНТАЛЬНИЙ: R50

V - ВЕРТИКАЛЬНИЙ: R30

➡️ Модель ART.77-3/4-2.5.ANTYM.:

Початковий: 20 л/год

Q1: 50 л/год

➡️ Похибка обмеження та об’єм потоків

Тут важливі чотири символи: Q1, Q2, Q3 і Q4. І так:

Q1 - мінімальна об'ємна витрата - найменша об'ємна витрата, при якій показання водоміра відповідають вимогам щодо гранично допустимої похибки,

Q2 - проміжна об'ємна витрата - це значення об'ємної витрати, що виникає між постійним і мінімальним об'ємним витратою, при якому діапазон вимірюваних навантажень ділиться на два інтервали, верхній і нижній. Кожен діапазон має характерну гранично допустиму похибку,

Q3 - безперервний об'ємний потік - це найбільший об'ємний потік, при якому лічильник води працює правильно за нормальних робочих умов, тобто в умовах безперервного або періодичного потоку,

Q4 - об'ємний потік при перевантаженні - це найбільший об'ємний потік, при якому водомір працює правильно протягом короткого періоду часу, без пошкоджень.

Гранична похибка, дозволена в нижньому діапазоні діапазону навантажень від Q1 до і включаючи Q2, за винятком Q2, становить ±5% (для холодної, теплої та гарячої води). У свою чергу, допустима гранична похибка у верхньому діапазоні діапазону навантажень від Q2 до Q4 (max) включаючи Q4 (max) становить ±2% (холодна вода) і ±3% (тепла та гаряча вода).

➡️ Початкова швидкість потоку та мінімальна об’ємна витрата Q1.

Початкова швидкість потоку: це швидкість потоку, коли водомір починає вимірювати витрату води. Але вимог до його точності немає.

Q1: мінімальна витрата, при якій похибка вимірювання має бути близькою до 0%. Для лічильників води DIAMOND це =/- 5% - відповідно до Метрологічної Директиви.
