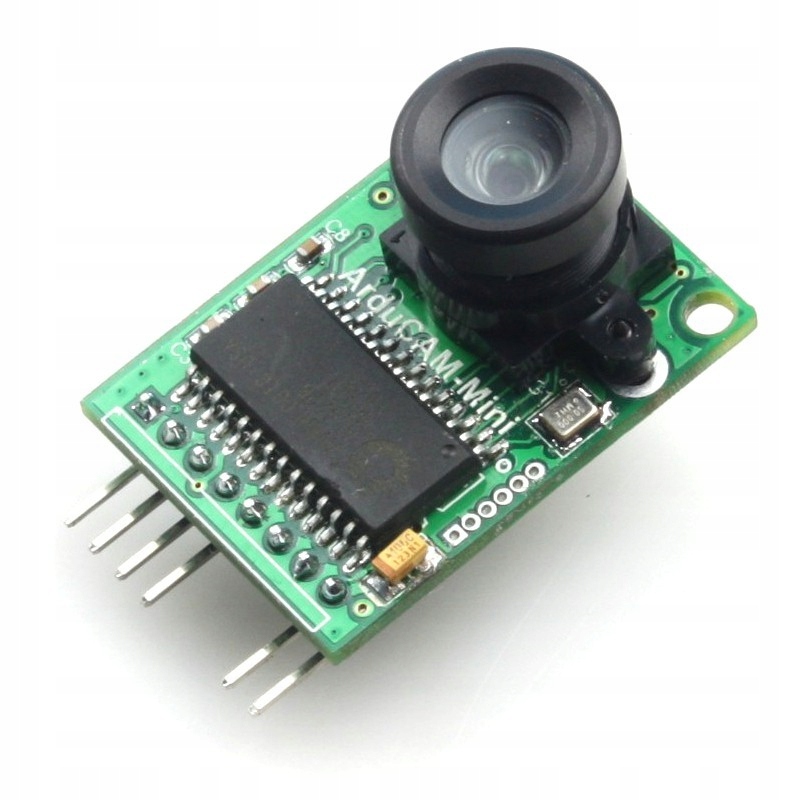

ArduCam-Mini 2 MPx 1600 x 1200 px 60 fps SPI OV2640 - модуль з камерою для плат Arduino

Опис

Модуль ArduCam-Mini-2MP базується на популярна матриця з системою OV2640. Він дозволяє записувати окремі зображення та відеозображення за допомогою мікроконтролерів AVR (плати ARDUINO), STM32, одноплатних комп’ютерів Raspberry Pi 3 model B+, Raspberry Pi 3 model B, Raspberry Pi 2 model B або BeagleBone Black, оснащених інтерфейсом SPI. Використовуваний сенсор має матрицю з роздільною здатністю 1600 x 1200 пікселів (2MPx) і забезпечує максимальну швидкість запису відео 60 fps. У камері використовується об’єктив 1/4 дюйма. Кут огляду камери становить 25°, а чутливість – 0,6 В/(люкс*с). Модуль камери можна легко живити від 3,3 В або 5 В. Розмір буфера – 384 КБ. .

Режими роботи

  • Single Capture Mode - режим пристрою за замовчуванням, після видачі команди через SPI камера фіксує кадр і додає його до буфера, встановлюючи прапорець у регістрі, встановлений прапорець інформує про завершення вимірювання та готовність даних до читання.
  • Режим багаторазового захоплення - модуль робочий режим, у якому захоплюється більша кількість кадрів, визначених користувачем. Він не може перевищувати розмір буфера.
  • Стиснення JPEG - у цьому режимі на виході виводяться стислі дані JPG з вищою роздільною здатністю, ніж RGB.
  • Звичайна операція зчитування та пакетного зчитування - цей режим забезпечує безперервну передачу кадрів через інтерфейс SPI. Ініціалізація виконується за допомогою однієї інструкції.
  • Операція читання назад - цей режим дозволяє кілька разів читати дані, що містяться в буфері
  • Режим низького споживання енергії - у цьому режимі, датчик і перетворювачі вимикаються, щоб зменшити споживання енергії
  • Керування датчиком зображення – режим дозволяє змінювати налаштування датчика камери, зокрема: баланс, яскравість, контраст і насиченість.

Піноути

  • 1 - CS - вибір мікросхеми, вибір пристрою на шині SPI, активований низьким станом
  • 2 - MOSI - лінія вихідних даних шини SPI
  • 3 - MISO - лінія вхідних даних шини SPI
  • 4 - SCLK - лінія синхронізації шини SPI
  • 5 - GND - заземлення системи
  • 6 - 5 В - Напруга живлення системи (3,3 В - 5 В)
  • 7 - SDA - лінія вхідних даних шини I2C
  • 8 – SCL – лінія тактового сигналу шини I2C

Властивості

  • Матриця: OV2640
  • Роздільна здатність: 1600 x 1200 пікселів ( 2 MPx)
  • Розмір буфера: 384 КБ
  • Розмір об’єктива: 1/4"
  • Кріплення об’єктива: CS-mount / M12
  • Чутливість: 0,6 В/(люкс*с)
  • Кут огляду: 25°
  • Інтерфейс модуля камери SPI
  • Можливість налаштування датчика через шину I2C < /li>
  • Частота кадрів:
  • 60 FPS для формату CIF
  • 30 FPS для формату SVGA
  • 15 FPS для SXGA / UXGA< /li >
  • Вихідні формати:
  • YUV 422/420 / YCbCr 422
  • RGB565/555
  • Дані RAW RGB 8/10 біт
  • Штифтовий растр 2,54 мм
  • Розміри модуля: 35 x 25 мм
