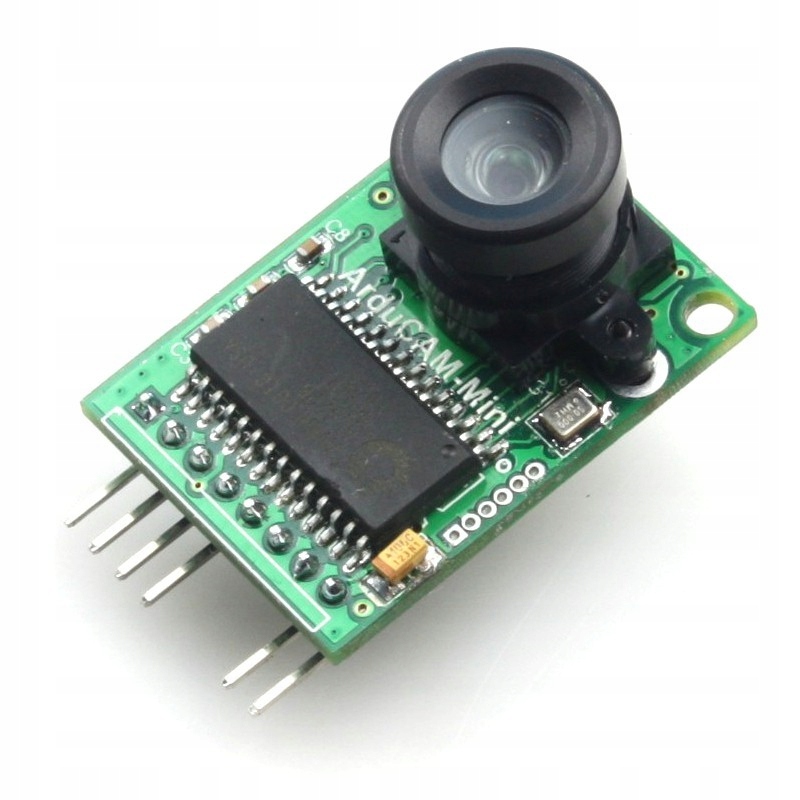

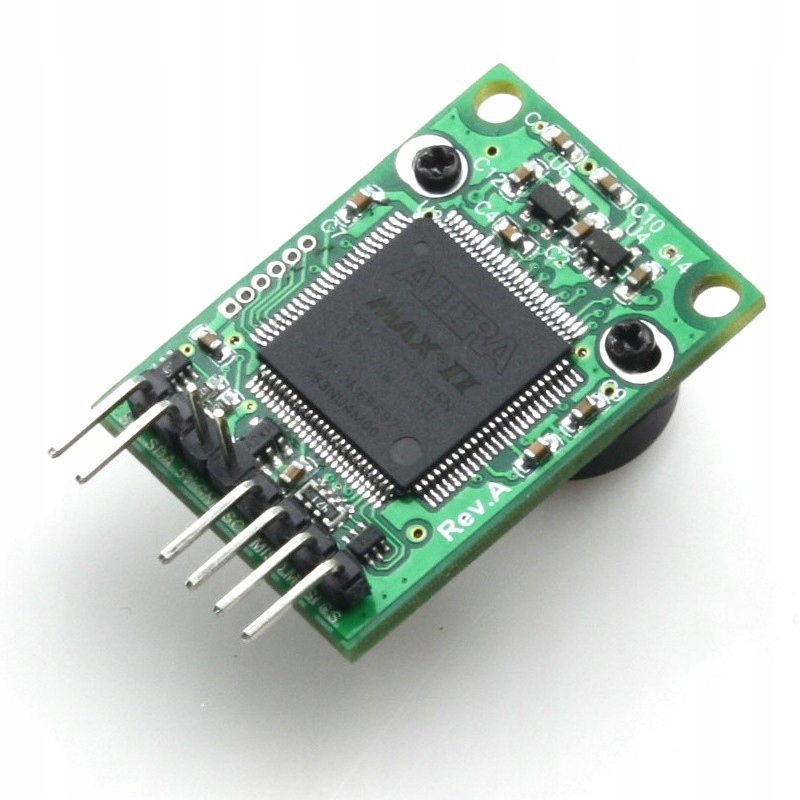

ArduCam-Mini 5 MPx 2592 x 1944 px SPI OV5642 - модуль камери для плат Arduino

Опис

Модуль ArduCam-Mini-2MP базується на популярній матриці з Система OV5642. Він дозволяє записувати окремі зображення та записувати відеозображення за допомогою мікроконтролерів AVR (плати ARDUINO), STM32, одноплатних комп’ютерів Raspberry Pi 3 model B+, Raspberry Pi 3 model B, Raspberry Pi 2 model B або BeagleBone Black, оснащених інтерфейсом SPI. . Використовуваний сенсор має матрицю з роздільною здатністю 2592 x 1944 px (5 MPx). У камері використовується об’єктив 1/4". Кут огляду камери становить 25°, а чутливість – 0,6 В/(люкс*с). Модуль камери можна легко живити від напруги 3,3 В або 5 В. Розмір буфера становить 512 Кб.

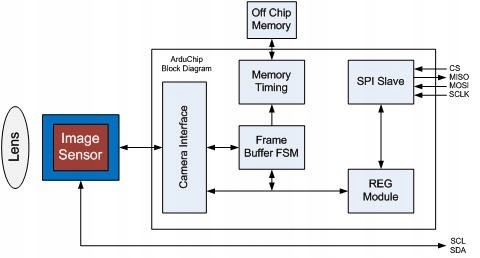

Режими роботи

• Single Capture Mode - режим пристрою за замовчуванням, після видачі команди через SPI камера знімає кадр і додає його до буфера, встановлюючи прапорець у реєстрі. Прапорець інформує про завершення вимірювання та готовність даних до читання.
• Режим багаторазового захоплення - режим роботи модуля, в якому захоплюється більша кількість кадрів, визначених користувачем, який не може перевищувати розмір буфера.
• Стиснення JPEG - у цьому режимі виводиться стиснуті дані JPG із вищою роздільною здатністю, ніж RGB.
• Операція нормального читання та пакетного читання - цей режим забезпечує безперервну передачу кадрів через інтерфейс SPI. Ініціалізація виконується за допомогою однієї інструкції.
• Операція читання назад - цей режим дозволяє кілька разів читати дані, що містяться в буфері
• Режим низького енергоспоживання - у у цьому режимі датчик і перетворювачі вимикаються, щоб зменшити споживання енергії
• Керування датчиком зображення – режим дозволяє змінювати налаштування датчика камери, зокрема: баланс, яскравість, контраст і насиченість.

Розводки

• 1 – CS – вибір мікросхеми, вибір пристрою на шині SPI, активується низьким станом.
• 2 - MOSI - лінія вихідних даних шини SPI.
• 3 - MISO - лінія вхідних даних шини SPI.
• 4 - SCLK - лінія синхронізації шини SPI.
• 5 - GND - заземлення системи.
• 6 - 5 В - Напруга живлення системи (3,3 В - 5 В)
• 7 - SDA - вхідні дані шини I2C лінія
• 8 - SCL - лінія тактового сигналу шини I2C.

Властивості

• Матриця OV5642
• Роздільна здатність : 2592 x 1944 пікселів (5 MPx)
• Розмір буфера: 512 КБ
• Розмір об'єктива: 1/4 "
• Кріплення об'єктива: M12
• Чутливість: 0,6 В/(люкс*с)
• Кут огляду: 25°
• Інтерфейс модуля камери SPI
• Можливість налаштувати датчик через Шина I2C
• Частота кадрів:
• 60 FPS для формату CIF
• 30 FPS для формату SVGA
• 15 FPS для формату SXGA / UXGA
• Вихідні формати:
• YUV 422/420 / YCbCr 422
• RGB565/555
• 8/10-бітні дані RAW RGB
li> li>
• Штифтовий растр 2,54 мм
• Розміри модуля: 35 x 24 мм
• Вага: 20 г
