Камера ArduCam OV7675 CMOS 0.3MPx 640x480px
Опис

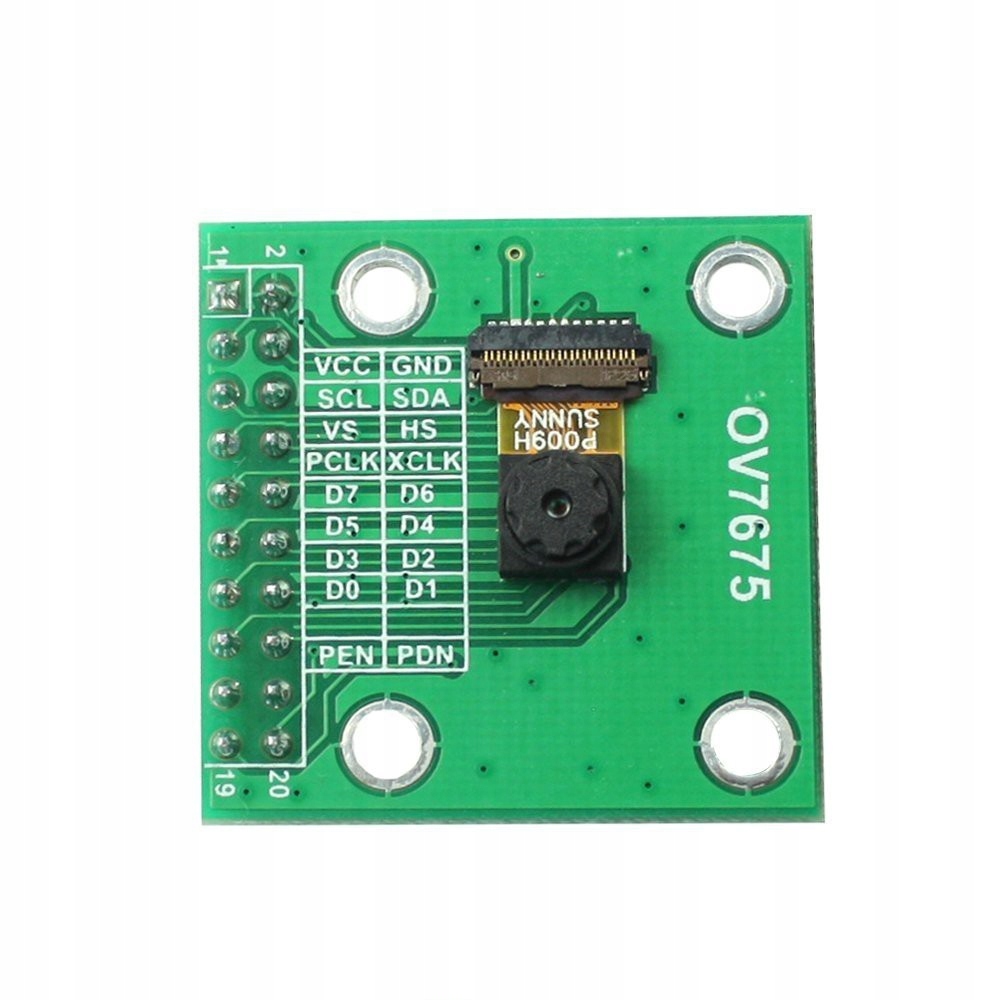

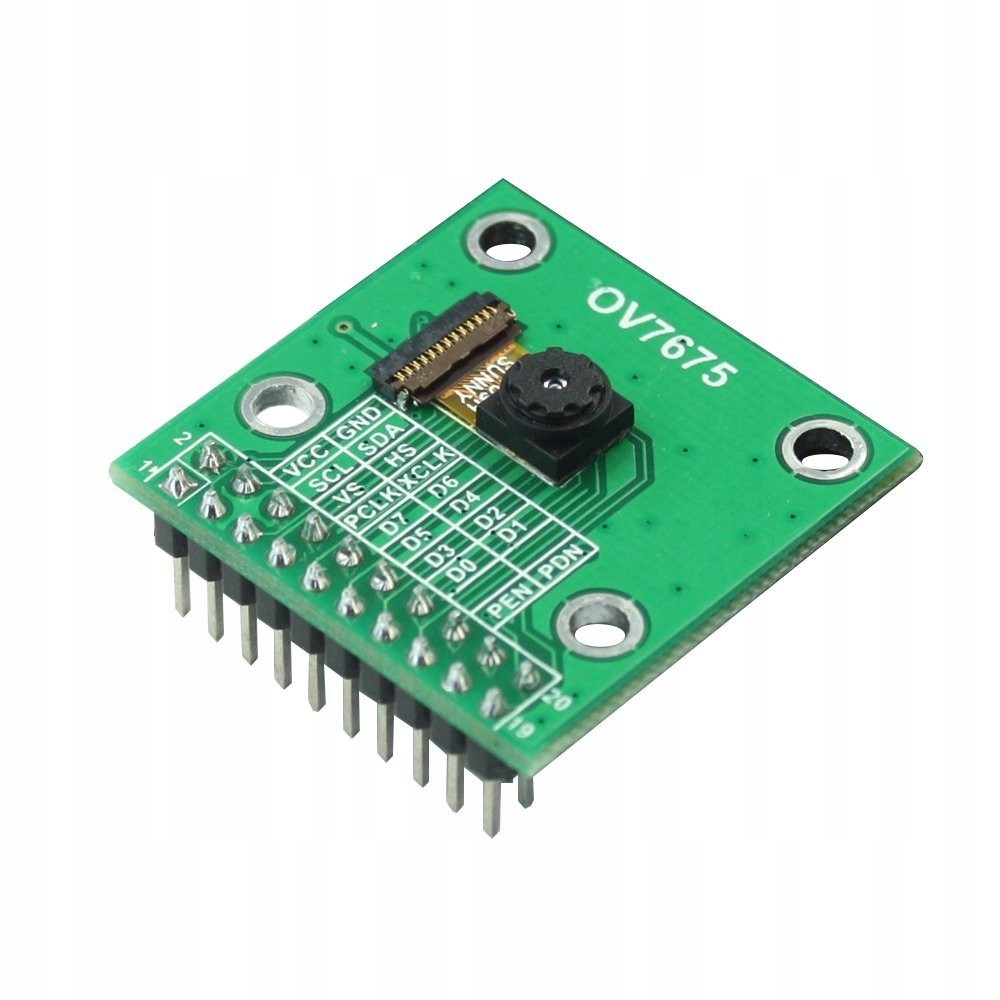

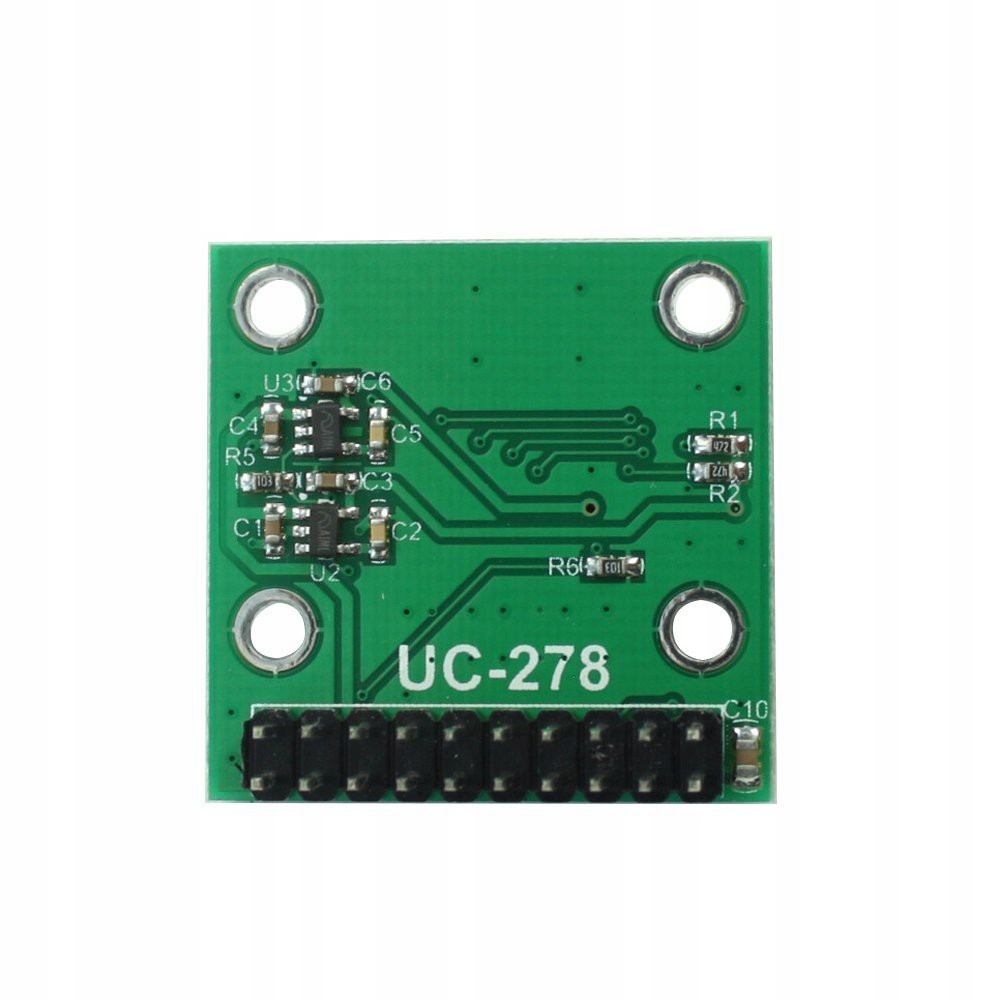

Модуль камери з сенсором OV7675 0.3 MPx CMOS, який забезпечує передачу зображення з роздільною здатністю 640x480 VGA на 30 кадрів в секунду. Модуль має об'єктив 1/9". Зв'язок з камерою відбувається через паралельний інтерфейс. Він має припаяний 20-контактний роз’єм із кроком 2,54 мм.
Властивості
- Матриця: OV7675 CMOS
- Роздільна здатність: 640 x 480 пікселів (0,3 MPx)
- Паралельний інтерфейс
- Частота кадрів:
- 30 FPS для формату VGA
- 60 FPS для QVGA li> li>
- 240 FPS для QQVGA
- Розмір об’єктива: 1/9”
- Чутливість: 1,8 В/(люкс*с)
- Кут кут огляду: 58°
- Вихідні формати:
- RAW RGB
- RGB565
- ITU656
- YUV422 li >
- Напруга живлення:
- AVDD: 2,6 - 3,6 В
- DOVDD: 1,7 - 3,0 В
- Контактний растр 2,54 мм < /ul>
Виводи
Назва контакту Опис
1 VCC Напруга живлення 3,3 В
2 GND Заземлення системи
3 SCL Лінія синхронізації двопровідного інтерфейсу
4 SDA Лінія передачі даних двопровідного інтерфейсу
5 PCLK Вихід матриці тактового сигналу датчика
6 XCLK Вхід тактового сигналу системи
7 DOUT 7 Виведення відеоданих - біт 7 (MSB)
8 DOUT 6 Виведення відеоданих - біт 6
9 DOUT 5 Вихід відеоданих - біт 5
10 DOUT 4 Відеодані вихід - біт 4
11 DOUT 3 Вихід відеоданих - біт 3
12 DOUT 2 Вихід відеоданих - біт 2
13 DOUT 1 Вихід відеоданих - біт 1
14 DOUT 0 Вихід відеоданих - біт 0 (LSB)
17 b>N/C b>Не підключено
18 Н/З Не підключено
19 PEN
Увімкнути систему
20 PDN Вимкнути систему
