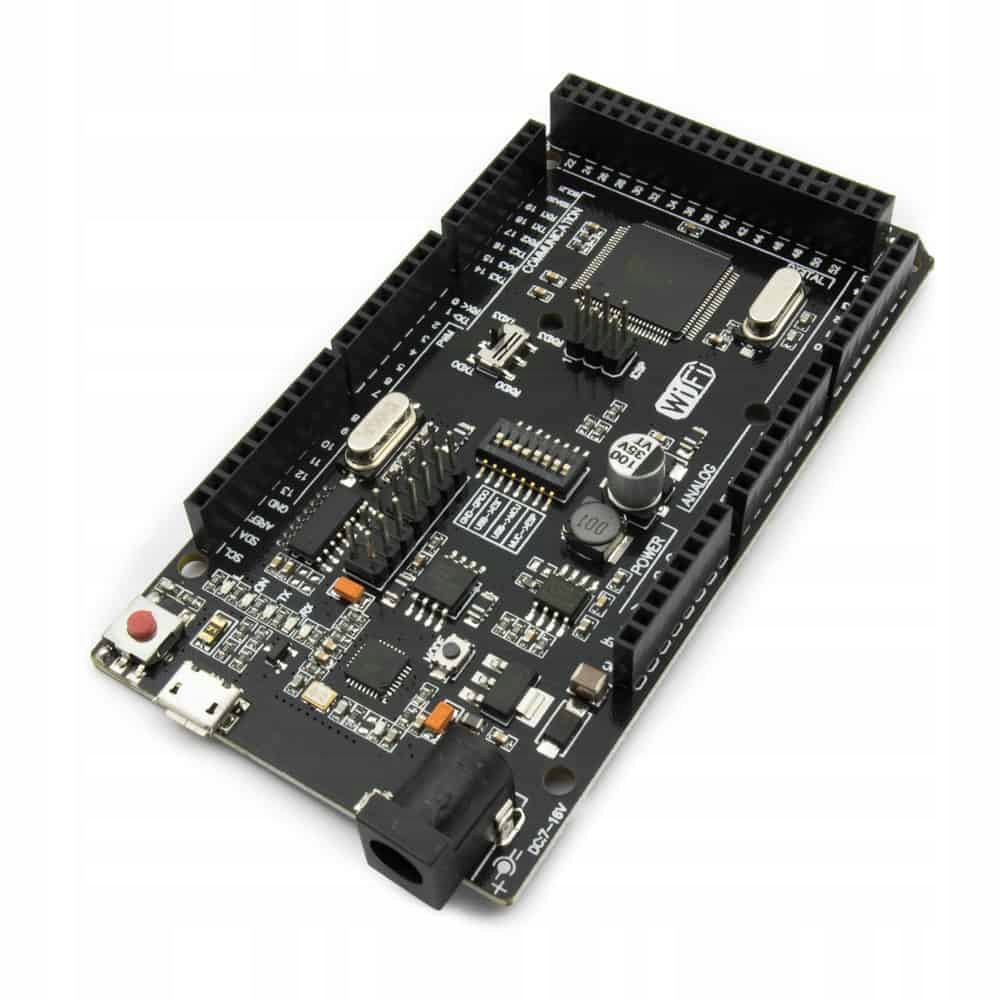

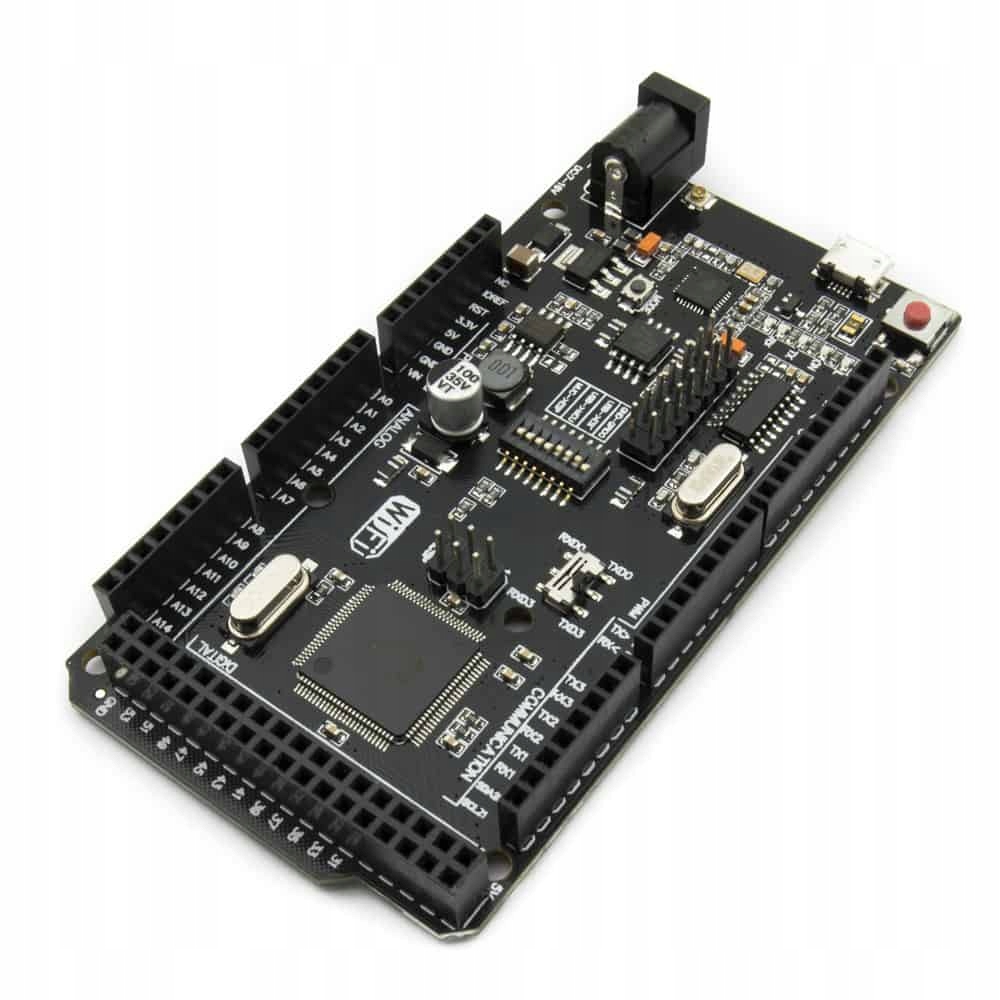

Arduino Clone MEGA 2560 R3 + ESP8266

Плата розробки Monster – це єдиний спосіб описати цю комбінацію Mega 2560 R3 разом з WiFi ESP8266 разом із 32 Мбіт пам’яті.

Ще більше можливостей! Системи Atmega2560 і ESP8266 можуть працювати разом, спілкуючись одна з одною, або працювати окремо як дві незалежні одиниці з власними програмами.

Безсумнівно, ця плата призначена для вимогливих людей, які цінують величезну кількість контакти та з’єднання Wi-Fi.

Для зв’язку з платою знадобиться кабель micro USB.

Системи програмуються за допомогою конвертера CH340 USB UART. Підключення конвертера можна налаштувати завдяки DIP-перемикачам. Підключення вибрано відповідно до таблиці нижче.

Ви також можете змішати перші два підключення, щоб у вас було USB-підключення до Mega2560 (UART0), а Mega2560 підключено до ESP8266 через UART3 з чіп Mega2560.

Зовнішні контакти підключені до чіпа Mega2560. Якщо ви хочете використовувати контакти ESP8266, усередині плати є золоті контакти, поруч із мікросхемою ESP8266. Повну розпіновку можна знайти на фотографіях.

Параметри MEGA2560 R3:

• Напруга живлення: 5 В (USB), 7-12 В (блок живлення)
• I/pin напруга O: 5 В
• Встановлено завантажувач Arduino Mega 2560 R3
• Чіп USB-UART: CH340
• Розміри: 101 x 54 x 15 мм
• Золоті контакти, припаяні до плати
• Мікроконтролер: ATmega2560
• Напруга введення/виведення: 5 В
• Максимальна тактова частота: 16 МГц
• Пам'ять SRAM: 8 КБ
• Флеш-пам'ять: 256 КБ (8 КБ зарезервовано для завантажувача)
• Пам'ять EEPROM: 4 КБ
• Порти введення/виведення: 54 < /li>
• ШІМ-виходи: 14
• Кількість аналогових входів: 16 (канали АЦП)
• Послідовні інтерфейси: UART, SPI, I2C
• Зовнішні переривання
• Мікроконтролер: ESP8266 EX
• Напруга вводу/виводу: 3,3 В (УВАГА! 5 В руйнує систему)
• Інтерфейси: UART, SPI , I2C, 1-Wire
• Максимальна тактова частота: 80/160 МГц
• Флеш-пам'ять: 8 МБ
• Вбудована антена на платі
• li>Додатковий роз’єм IPX для зовнішньої антени
• Зовнішні переривання
