Arduino Motor Shield Rev3 - двоканальний контролер двигуна (H bridge)
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Просматривая «Arduino Motor Shield Rev3 — двухканальный контроллер двигателя (H-мост)», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

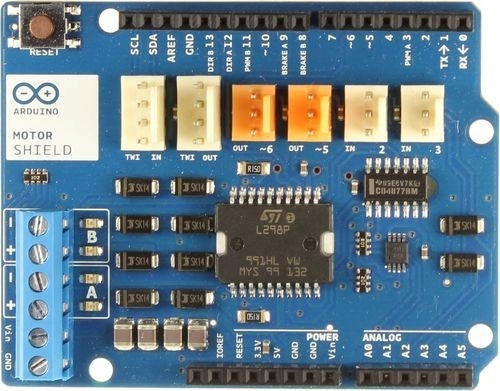

Arduino Motor Shield Rev3 — двоканальний контролер двигуна (міст H)
Опис
Arduino Motor Shield базується на L298, який є подвійним мостовим драйвером, розробленим для керування індуктивними навантаженнями, такими як реле, соленоїди, двигуни постійного струму та крокові двигуни. Це дозволяє керувати двома двигунами постійного струму за допомогою плати Arduino, контролюючи швидкість і напрямок кожного окремо. Ви також можете виміряти струм споживання кожного двигуна, серед інших функцій. Щит сумісний із TinkerKit, що означає, що ви можете швидко створювати проекти, підключаючи модулі TinkerKit до плати.
Цей щит має два окремих канали , що називаються A і B , кожен з яких використовує 4 контакти Arduino для вибору напрямку обертання, змінювання швидкості , швидко гальмувати або виявляти струм , який проходить через двигун. Загалом на цьому щиті використовується 8 шпильок. Ви можете використовувати кожен канал окремо для керування двома двигунами постійного струму або об’єднати їх для керування одним біполярним кроковим двигуном. Екран може подавати 2 ампера на канал, загалом максимум 4 ампери.
Цей щит має стандартну розводку 1.0, яка складається з 4 додаткових контактів: 2 з них розташовані біля контакту AREF, який використовується для зв’язку TWI, а інші 2 розташовані біля контакту RESET. Штифт IOREF використовується для адаптації екрану до плати, на якій встановлено. Останній не підключений і зарезервований для майбутнього використання.
Технічні характеристики
- Робоча напруга — від 5 до 12 В
- Контролер двигуна — L298P, керує 2 двигунами постійного струму або 1 кроковим двигуном
- Макс. струм — 2 А на канал або макс. 4 А (із зовнішнім джерелом живлення)
- Струм зондування - 1,65 В/А
- Функція зупинки та гальмування при вільному ході
- Детальний опис
- Програмна бібліотека
