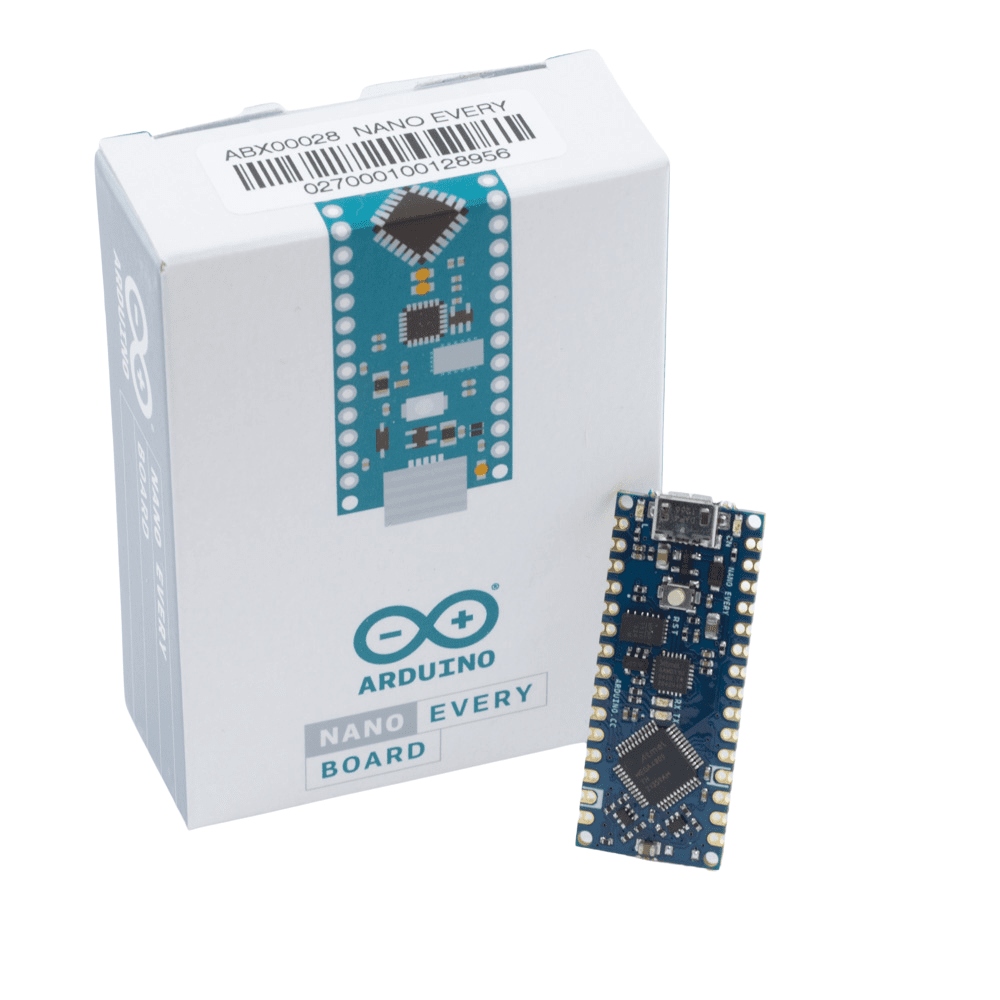

Arduino Nano Every - ABX00028

Плати Arduino відрізняються простотою. Це також стосується Arduino® Nano Every, покращеної версії класичної плати Arduino® Nano.

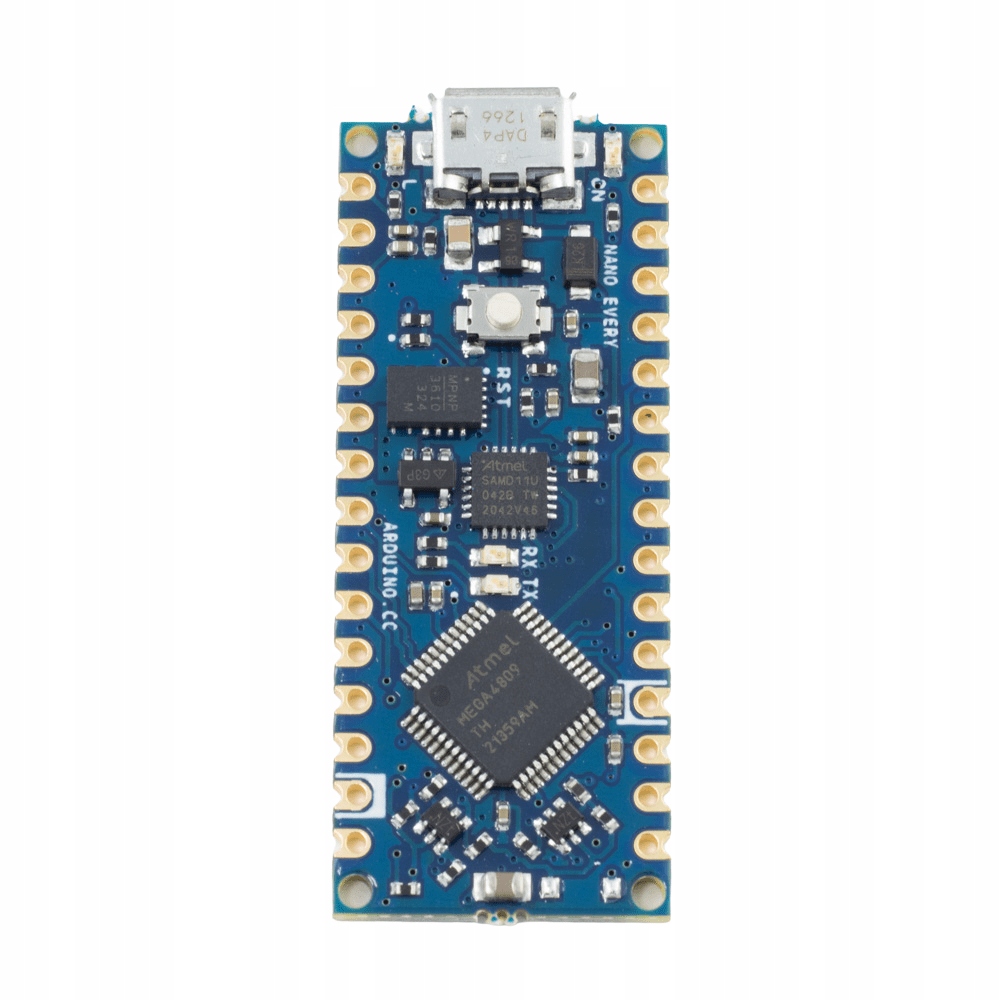

Плата містить одну з новіших систем 8-bit AVR Atmega4809. Вона ефективніша та легша для доступу, ніж система, яка використовується в класичному Nano.

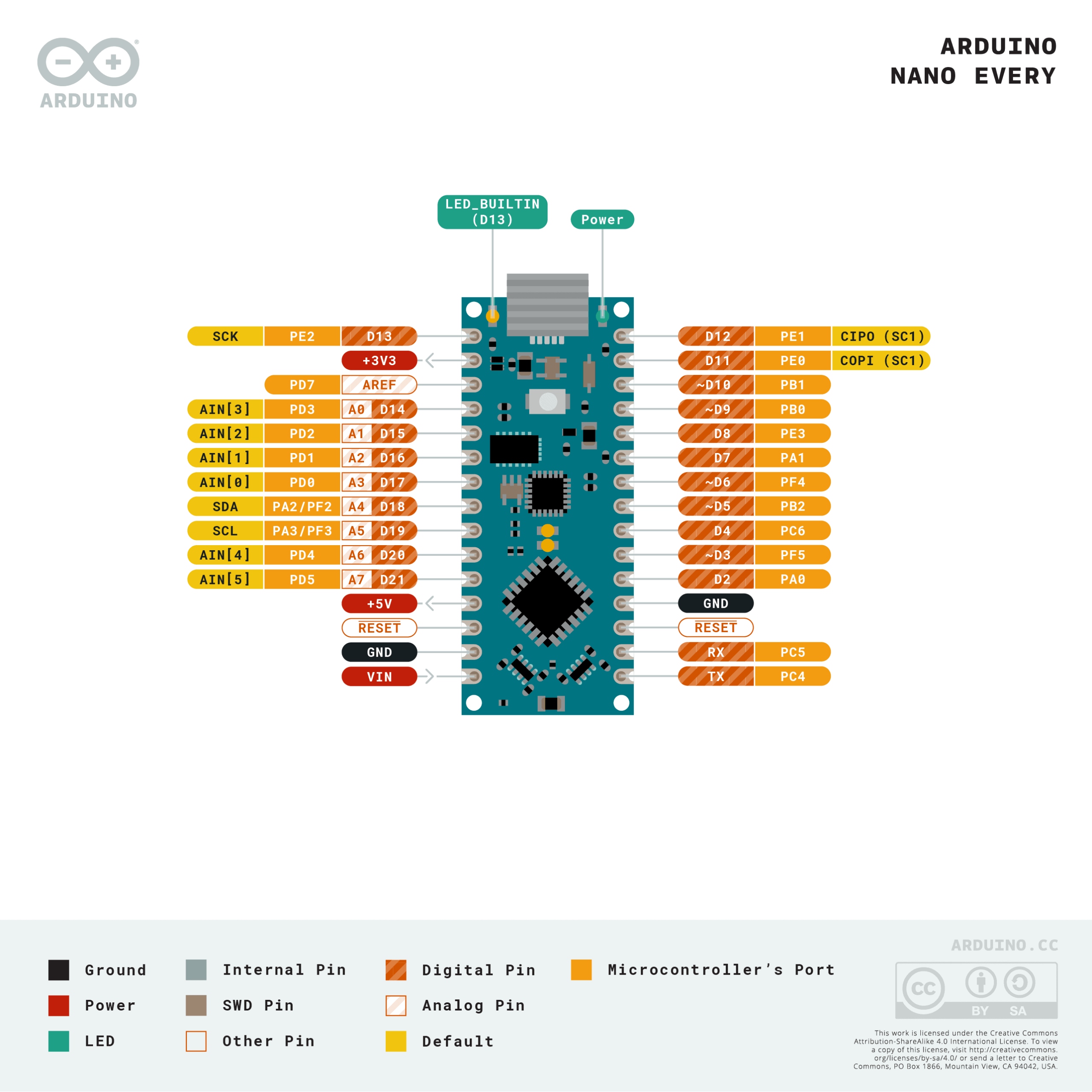

Мікроконтролер AVR Atmega4809на Arduino® Nano Кожна плата пропонує 14 цифрові входи/виходи (GPIO). 6 з них можна використовувати як вихід ШІМ (яскравість світлодіода, керування двигуном). 8 портів також можна використовувати як аналогові входи (ADC).

Користувач також має контакти живлення 5 В і 3 ,3V і пін RESET.

Сама система працює на частоті 48 МГц. Набір пам'яті складається з 48 КБ флеш-пам'яті (програмна пам'ять), 6 КБ SRAM і 256 байт EEPROM.

Arduino® Nano Every зв’язується з комп’ютером через роз’єм microUSB. Плата містить конвертер USB - UART на основі системи ATSAMD11D14A. Завдяки йому здійснюється як програмування, так іпослідовний зв'язок (віртуальний COM-порт).

Мікроконтролер працює від напруги 5В. .

Плата Arduino® Nano Every підтримує найпопулярніші комунікаційні інтерфейси: UART, I2C, SPI. Це дозволяє підключати різні інтегральні схеми, такі як датчики температури, дисплеї, модулі GPS.

Набір можна живити двома способами. Перший — це кабель USB , який одночасно програмує мікроконтролер. Другий спосіб - висновок VIN, на який можна подати напругу в діапазоні 6 - 21 В.

На платі є світлодіод. Ви можете використовувати його у своїй програмі для сигналізації про роботу програми, а також для простого налагодження.

Крім діода користувача, існують також діоди, що вказують на роботу USB - UART перетворювача та діода, що вказує на джерело живлення.

Малий розмір, великі можливості

Завдяки своєму розміру Arduino® Nano Every підходить для невеликих проектів, наприклад, мобільних або акумуляторних.

Малий розмір, однак, не означає малі можливості! На відміну від попередньої версії плати Nano, ми маємо справу з більш потужним мікроконтролером і більшим об'ємом пам'яті для програми Flash і оперативної пам'яті.

Міграція на новий Arduino® Nano Every не потребує переписування дизайнуваших програм. Arduino подбав про те, щоб перехід був безболісним. Просто виберіть нову плитку в проекті і... все! Ваша програма працюватиме на новому чіпі.

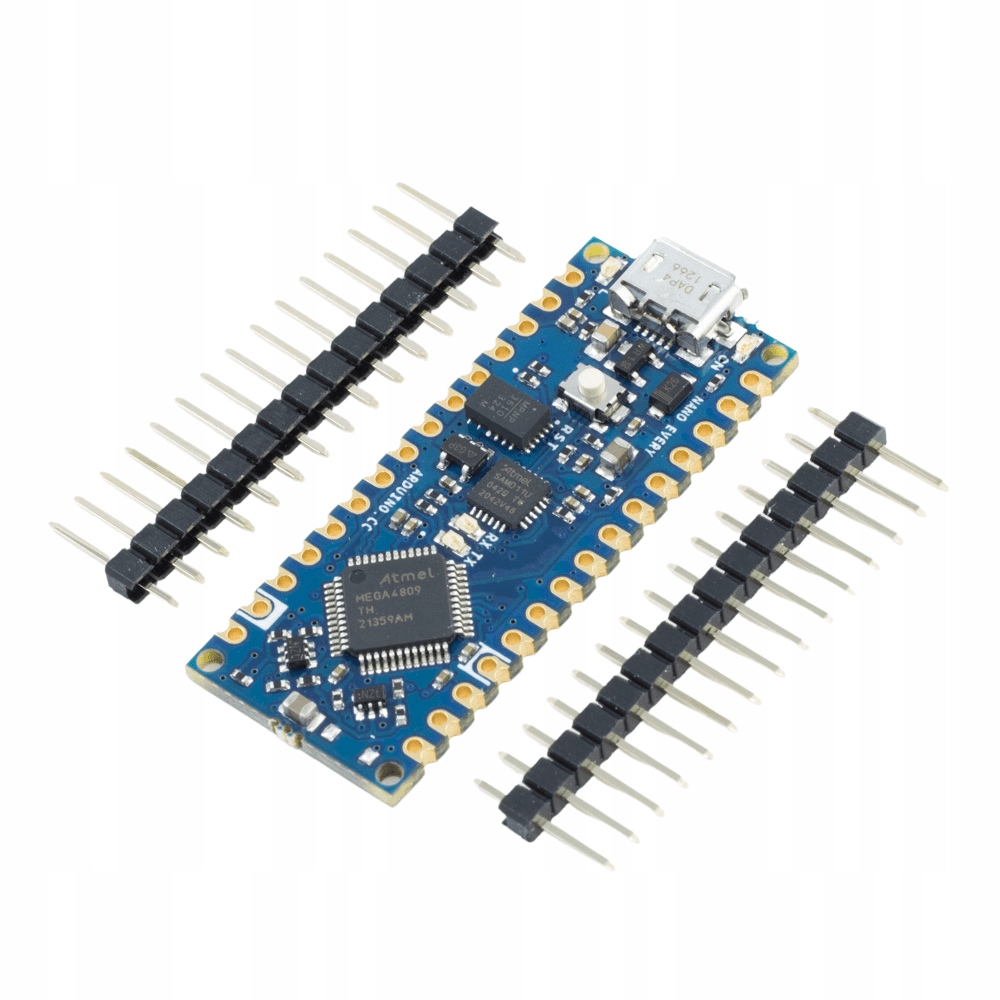

У цій версії штифти розпаяні. Вони не закріплені в коробці.

Arduino® Nano Every Specification

• Arduino Nano Every Model - ABX00028
• Напруга живлення: 5 В (USB), 6-21 V (вивід VIN)
• Напруга на контакті введення/виведення: 5 В
• Встановлений завантажувач
• Система USB - UART: програматор із функцією віртуального COM-порту .
• Мікроконтролер Atmega4809
• Максимальна тактова частота: 48 МГц
• Пам'ять SRAM : 6 КБ
• Флеш-пам'ять: 48 КБ
• Порти введення/виведення: 14< /li>
• ШІМ-виходи: 6
• Кількість аналогових входів: 8 (канали аналого-цифрового перетворювача )
• Послідовні інтерфейси: UART, SPI, I2C
• Зовнішні переривання
• Золоті контакти для пайки
• USB-роз’єм для програмування та послідовного зв’язку
• Світлодіод користувача
• Розміри: 45 x 18 мм
