Arduino Portenta H7 - плата з ST32H747

Arduino Portenta H7 — плата з мікроконтролером STM32H747 і модулем WiFi і Bluetooth 5.1

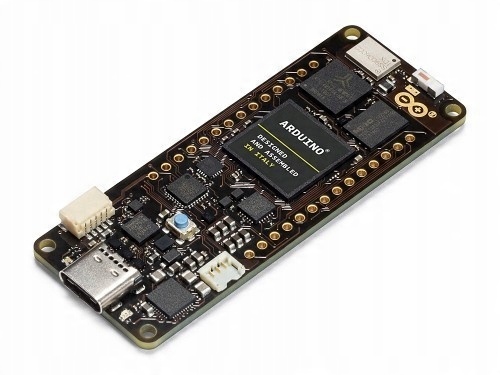

Опис

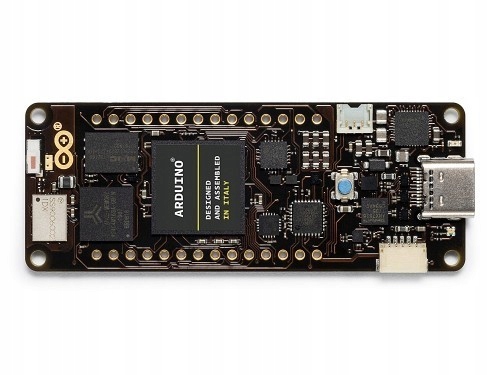

Arduino Portenta H7 — це модуль із двоядерним мікроконтролером STM32H747XI із Ядро CortexM7+M4 оснащене 2 МБ флеш-пам'яті, 1 КБ RAM і забезпечує тактову частоту до 480 МГц. Плата має вбудований модуль WiFi і Bluetooth 5.1 (Murata 1DX).

Основним процесором H7 є двоядерний STM32H747, включаючи Cortex M7, що працює на частоті 480 МГц, і Cortex M4, що працює на частоті 240 МГц. Два ядра взаємодіють через механізм віддаленого виклику процедури, який дозволяє безперешкодно викликати функції на іншому процесорі. Обидва процесори спільно використовують усі периферійні пристрої на чіпі та можуть працювати за допомогою:

• Arduino з використанням операційної системи Arm Mbed
• Власні програми Mbed
• MicroPython/JavaScript через інтерпретатор
• TensorFlow Lite

Вбудований бездротовий модуль дозволяє одночасно керувати підключенням WiFi і Bluetooth. Інтерфейс WiFi може працювати як точка доступу, як станція або як дворежимний одночасний AP/STA і може підтримувати швидкість передачі до 65 Мбіт/с. Інтерфейс Bluetooth підтримує Bluetooth Classic і BLE. Також можна забезпечити ряд різних дротових інтерфейсів, таких як UART, SPI, Ethernet або I2C, як через деякі роз’єми типу MKR, так і через нову пару 80-контактних промислових роз’ємів Arduino.

Portenta H7 має можливість підключити зовнішній монітор для створення власного спеціального комп’ютера з інтерфейсом користувача. Це можливо завдяки вбудованому GPU процесора STM32H747, Chrom-ART Accelerator. Окрім графічного процесора, система містить спеціальний кодер і декодер JPEG.

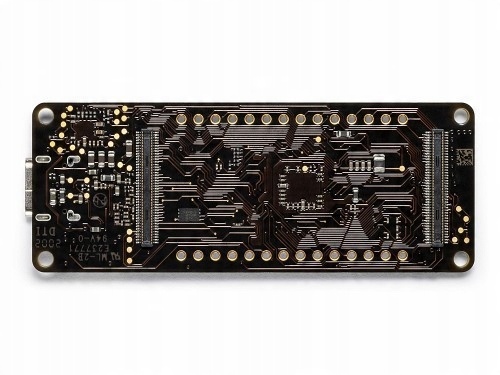

Плата має два 14-контактні роз’єми, оснащені GPIO, SPI, I2C, PWM, USART, DAC і ADC, а також два 80 -контактні роз’єми високої щільності з усіма контактами.

Набір може легко запускати процеси, створені за допомогою TensorFlow Lite, де одне з ядер використовується для обчислення алгоритмів комп’ютерного зору на льоту, а інше може виконувати низькі операції рівня, такі як керування двигуном або дія в якості інтерфейсу користувача. Завдяки широким можливостям плати її використовуватимуть у таких сферах, як промислові машини високого класу, лабораторне обладнання, комп’ютерне бачення, контролери PLC, інтерфейси користувача, контролер роботизації, критичні пристрої, виділений настільний комп’ютер або обчислення швидкого запуску (MS). .

Функції

• STM32H747XI Dual Cortex®-M7 + M4 32bit Low Power Arm® MCU мікроконтролер
• Murata 1DX dual WiFi 802.11b/g radio модуль/ n 65 Мбіт/с і Bluetooth 5.1 BR/EDR/LE
• Модуль безпеки NXP SE0502
• Підтримуваний Li-Po Single Cell акумулятор, 3,7 В, 700 мАг мінімум (вбудований зарядний пристрій)< /li>
• Споживання струму 2,95 мкА в режимі очікування (резервне SRAM ВИМКНЕНО, RTC/LSE УВІМКНЕНО)
• Роз'єм дисплея Host MIPI DSI та MIPI D-PHY для малої кількості контактів інтерфейсу великого дисплея
• Графічний апаратний прискорювач графічного процесора Chrom-ART™
• 22 x Timer and Watchdog
• 4 x UART порт (2 з контролем потоку)
• Ethernet PHY 10/100 Мбіт/с (лише через порт розширення)
• Інтерфейс картки SD для слота для картки SD (лише через порт розширення)
• роз’єми MKR
• Два 80- контактні роз’єми з усіма підключеними периферійними пристроями
• 8-розрядний інтерфейс камери, до 80 МГц
• 3 × АЦП з максимальною роздільною здатністю 16 біт (до 36 каналів, до 3,6 MSPS) )
• 2 × 12-бітний ЦАП (1 МГц)
• Хост/пристрій USB-C, вихід DisplayPort, H
