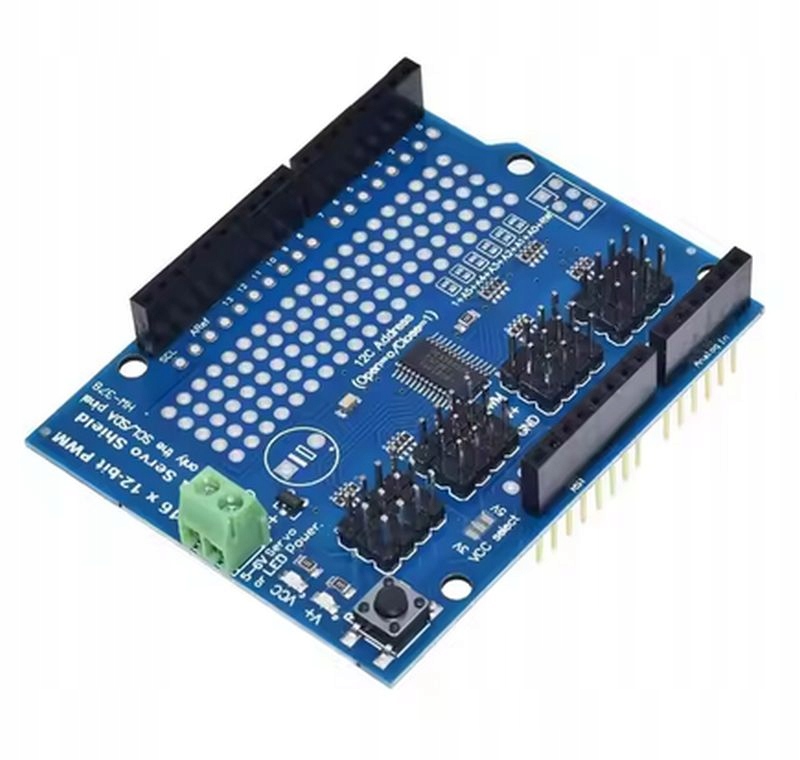

Arduino UNO PCA9685 Модуль PWM Controller 16-канальний сервопривод

Код: 16815911121
Як замовити
923 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №14747061
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 32

Заказывая «Arduino Uno PCA9685 модуль PWM-контроллер 16-канальный сервопривод Servo Shield» данный товар из каталога «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Arduino UNO PCA9685 Модуль PWM Controller 16-канальний серь Servo Shield Steper

ARD-NA704

Специфікація:

    система драйвера: pca9685 3
  • Напруга каналу (для двигуна): макс 6v постійного струму
  • Кількість каналів: 16
  • Роздільна здатність 12-бітна
  • Частота: 40 Гц до 1000 Гц
  • i2C
  • i2C> проти
  • i2C> проти
  • i2C> проти
  • 2 Підключення зворотної поляризації
  • Розміри: 69 мм х 54 мм
  • Світлодіод - сигналізація живлення
  • Значний вибір
4 Або ви хочете контролювати багато світлодіодів, використовуючи точний вихід ШІМ. Тоді ви усвідомлюєте, що Arduino має лише кілька виводів ШІМ і, можливо, ці виходи заважають іншій табличці.

Використовуючи лише два штифти I2c, ви можете вільно контролювати 16 ШІМ. Ви можете підключити до 62 модулів для управління до 992 ШІМ.

I2c - це спільна шина, тому ви також можете з'єднати інші пристрої та датчики I2C для штифтів SCL/SDA, якщо їх адреси не суперечать адресі плитки.

Контролер PWM, керований I2C, має вбудований годинник. Це означає, що на відміну від сім'ї TLC5940, вам не потрібно постійно надсилати сигнал, який блокує ваш процесор/мікроконтролер.

Напруга потужності = 5 В, а це означає, що його можна керувати за допомогою Arduino 3.3 V і все ще безпечно керовані виходи з напругою до 6 В - це буде корисно, коли ви захочете контролювати світлодіоди 3-4V.

6 шпильок вибору адреси, щоб ви могли підключити до 62 плитки на одній рейці I2c. Після підключення ви можете отримати доступ до 12 з 16 вихідних штифтів.

Частота регулювання ШІМ до приблизно 1,6 кГц.

12-бітна роздільна здатність для кожного виводу у випадку сервомеханізмів, це означає роздільну здатність близько 4s зі швидкістю оновлення 60 Гц. Відкритий дренаж.

Гвинтовий роз'єм (ARK) Блок живлення 5-6C -Сервханізм, двигуни, світлодіоди

Захист від зворотної поляризації на джерело живлення

Світлодіє, що сигналізує про живлення

чотири групи GND) (4 роз'єми в одній групі) -тому ви можете підключити 16 сервіс -механізм у ті ж часові часи.

Додаткові паяльні поля для монтажу конденсатора живлення (на V+) - рекомендований низький конденсатор ESR з великою ємністю, низькою напругою (10 В).

Всі вихідні лінії - для захисту та полегшення контролю світлодіодів

поля паяки вибору адреси Cruciver.

Електронні деталі не підлягають поверненню.
