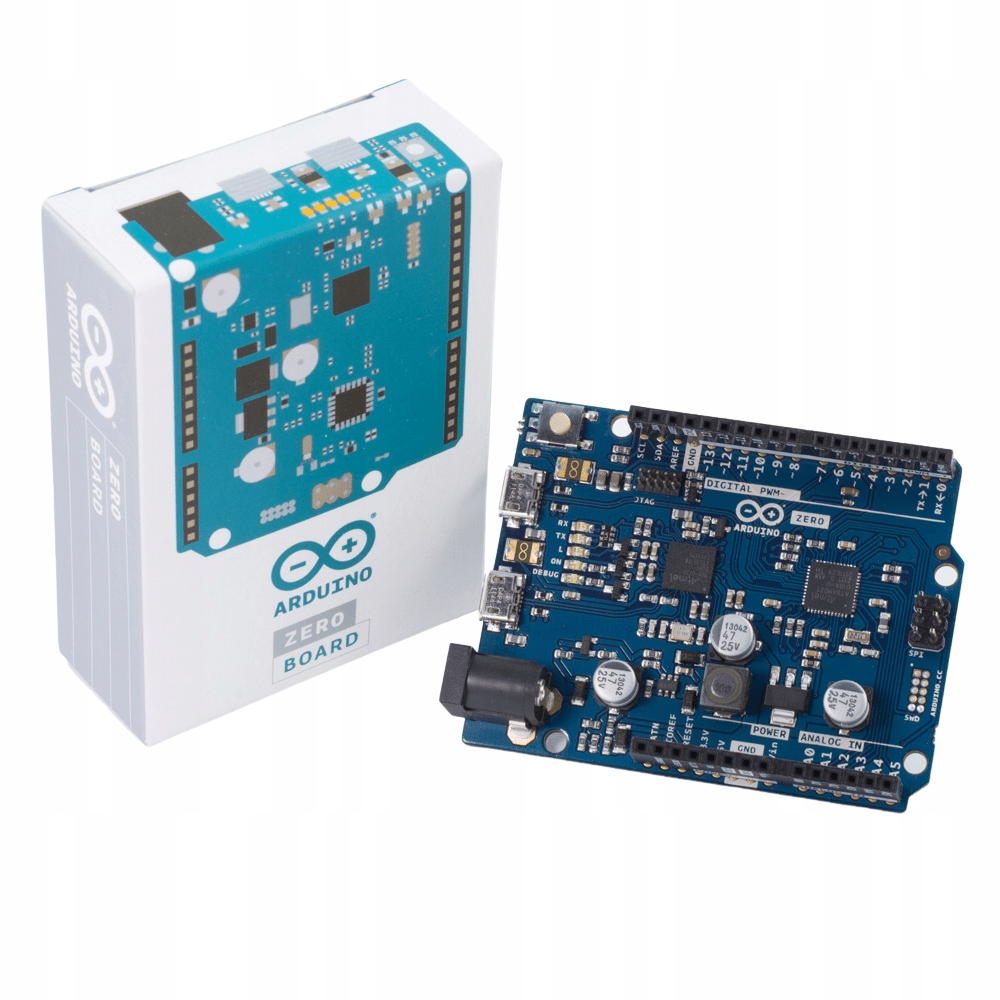

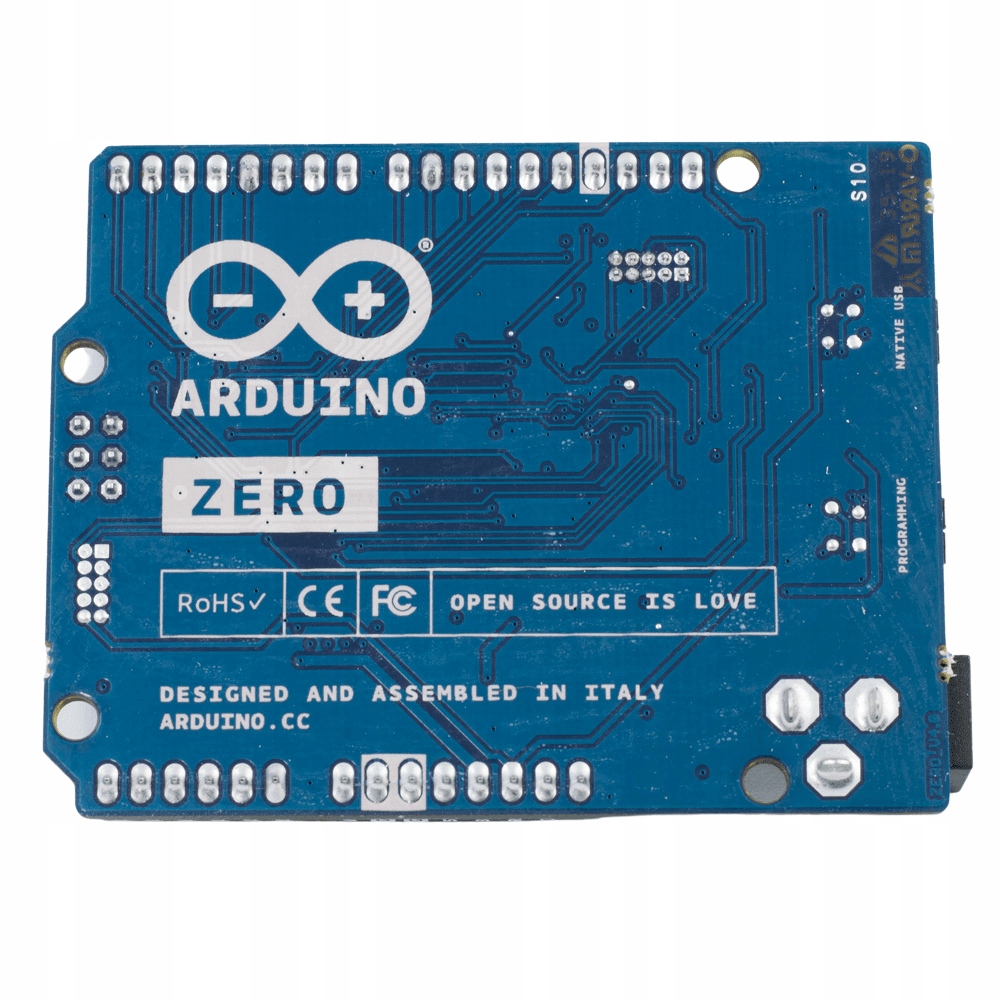

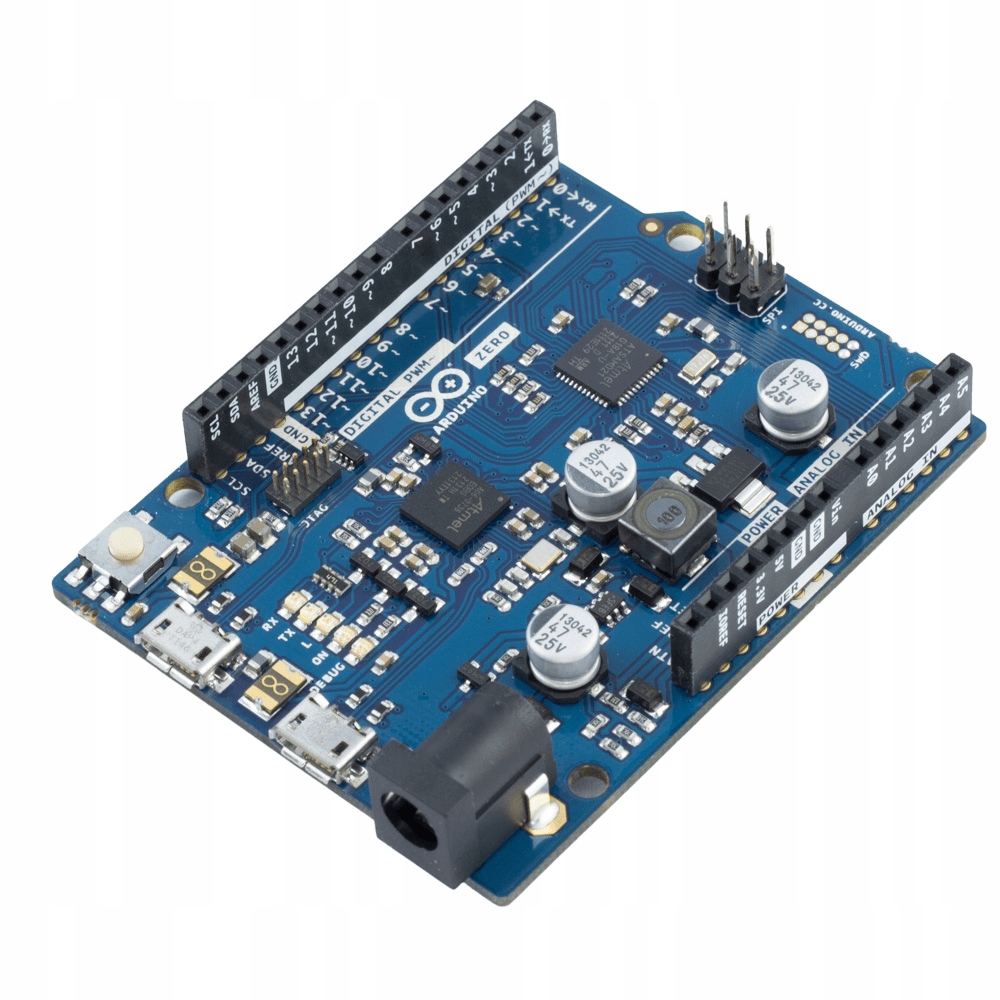

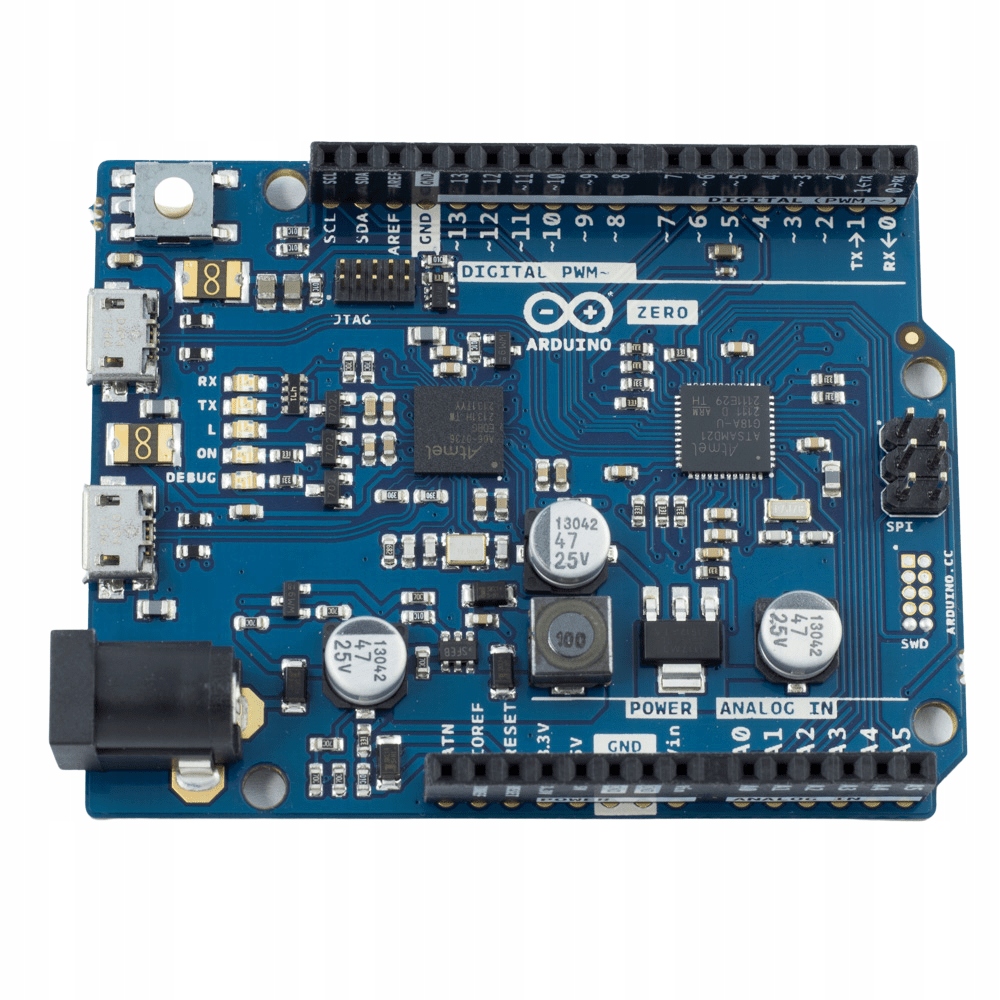

Arduino Zero - ABX00003

Плати Arduino характеризуються простотою. Це також стосується Arduino® Zero, який також дуже ефективний.

Своєю ефективністю він завдячує 32-розрядному мікроконтролеру ATSAMD21G18 із ARM Cortex-M0+ ядро . Це перехід до нового виміру електроніки.

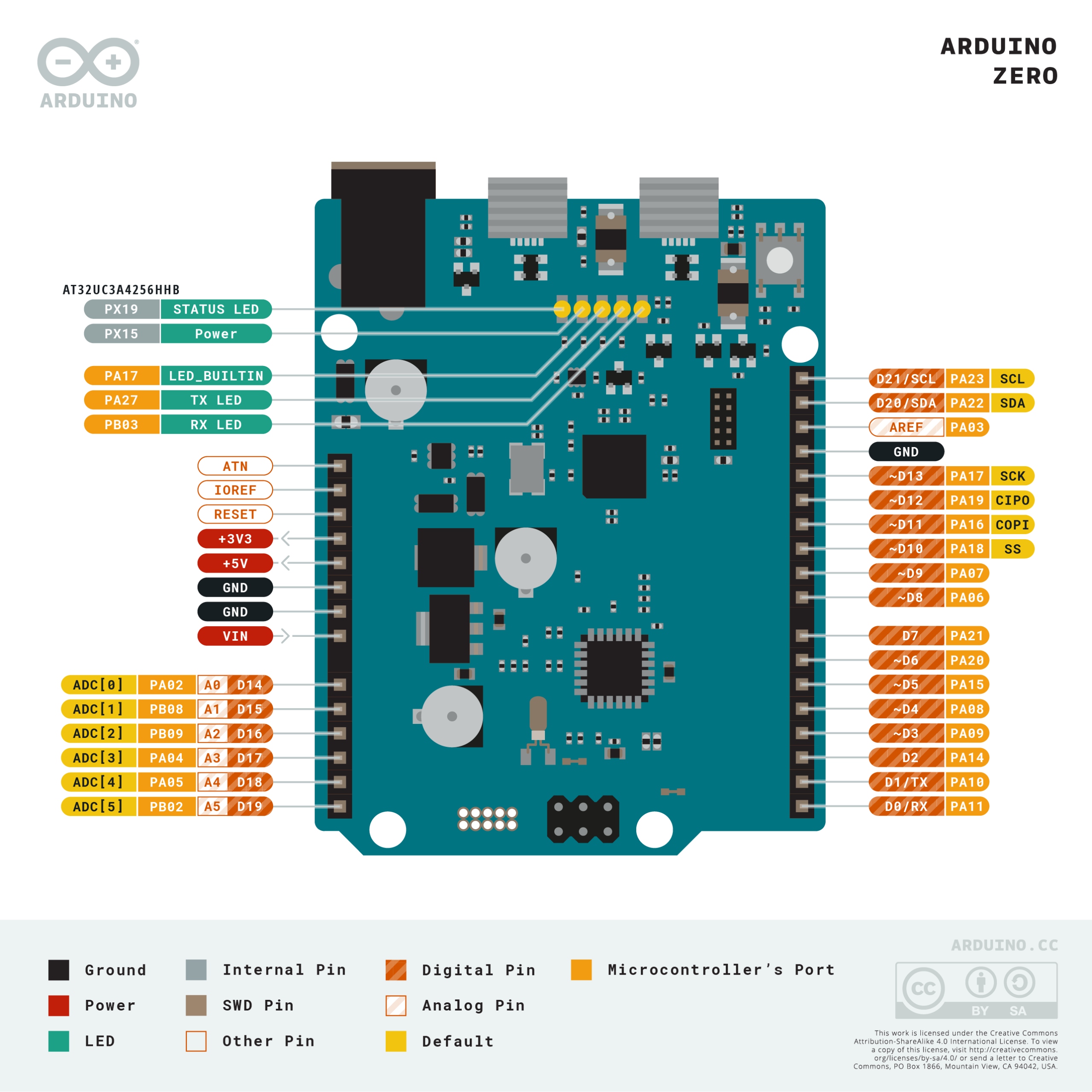

Мікроконтролер ATSAMD21G18 на платі Arduino® Zero пропонує аж 20 цифрових входів/виходів (GPIO). 10 із нихможна використовувати як вихід ШІМ (яскравість світлодіода, керування двигуном). 6 портів також можна використовувати як аналогові входи (ADC) і 1 аналоговий вихід DAC.

Сама система тактується з частотою 48 МГц. Набір пам'яті складається з 256 КБ Flash (програмна пам'ять) і 32 КБ SRAM.

Плата розробки Arduino® Zero має вбудований програматор і відладчик (EDBG) від Atmel. Програмувати з ним дуже легко. Окрім програмування, програматор також підтримує віртуальний COM-порт, тобто послідовну передачу через USB. Для програмування потрібен кабель micro USB.

Плата має роз'єм Uno R3, який став стандартом у світі електроніки. Дякуємо до нього ви легко можете підключити т.зв Щити, що розширюють можливості дошки.

УВАГА! Мікроконтролер і його контакти працюють з напругою 3,3 В. Підключення 5 В може пошкодити систему.

Плата Arduino® Zero підтримує найпопулярніші комунікаційні інтерфейси: UART, I2C, SPI. Це дозволяє підключати різні інтегральні схеми, такі як датчики температури, дисплеї, модулі GPS.

Arduino Zero відрізняється підтримкою інтерфейсу USB. Ви можете використовувати його для створення пристроїв, які емулюють додаткову клавіатуру для ПК, наприклад, для симуляторів польоту.

Плата має окремий апаратний (власний) порт USB, який можна вільно підключати запрограмований. Він підключається безпосередньо до мікроконтролера.

Набір можна живити двома способами. Перший — цекабель USB, який використовується для одночасного програмування мікроконтролер. Другий спосіб - це роз'єм постійного струму розміром 5,5 x 2,1 мм. Джерело живлення має мати вихідну напругу в діапазоні 7÷12 В.

На платі є світлодіод. Ви можете використовувати його у своїй програмі для вказівки роботи програми. , а також для простого налагодження.

Специфікація Arduino® Zero

• Модель Arduino Leonardo - ABX00003
• Напруга живлення: 5 В (USB), 7-12 В (живлення) джерело живлення) )
• Напруга контактів введення/виведення: 3,3 В
• Встановлено завантажувач
• Чіп USB-UART: програматор і налагоджувач із функцією віртуального COM-порту .
• Мікроконтролер ATSAMD21G18
• Максимальна тактова частота: 48 МГц
• Пам'ять SRAM : 32 КБ
• Флеш-пам'ять: 256 КБ
• Порти введення/виведення: 20< /li>
• ШІМ-виходи: 10
• Кількість аналогових входів: 6 (канали АЦП), 12-біт
• 1 аналоговий вихід ЦАП, 10 біт
• Послідовні інтерфейси: UART, SPI, I2C, USB
• Зовнішні переривання
• Золоті контакти, припаяні до плати
• USB-роз’єм для програмування та послідовного зв’язку
• Світлодіод на контакті D13
• роз'єм постійного струму 5,5 х 2,1 мм для блоку живлення

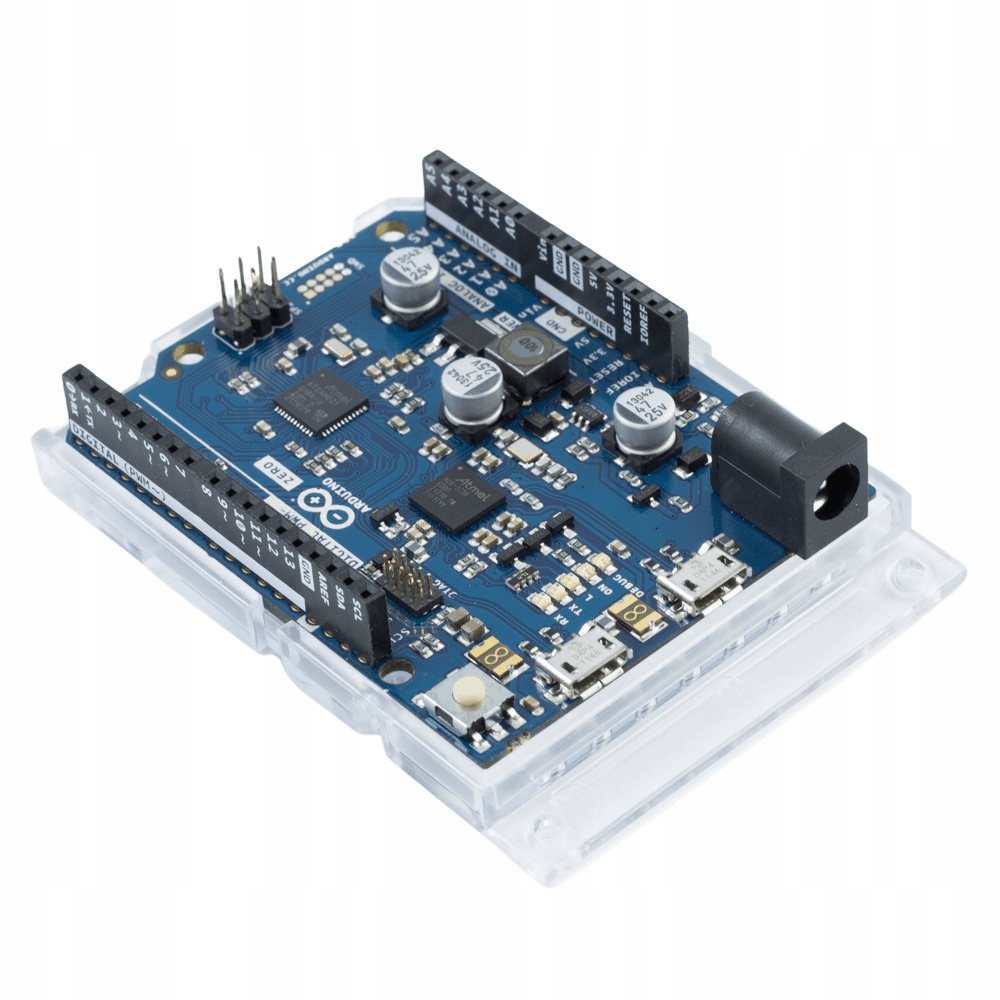

• У комплект входить прозора підставка для плати
• Розміри: 68 х 53 мм
