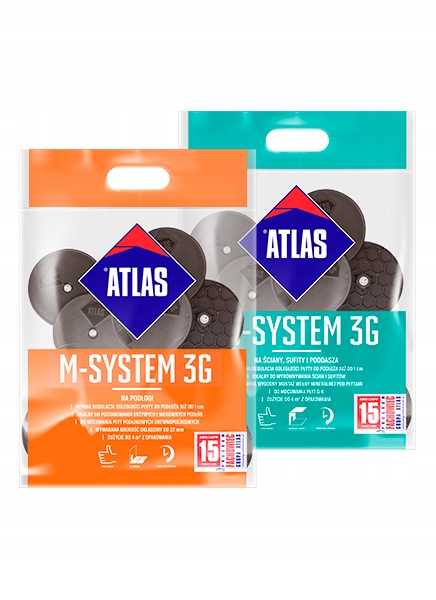

ATLAS M-system 3G

FLOOR L110

з'єднувачі для монтажу плат на стінах, стелях, горищах і підлозі

Найважливіші характеристики

• система швидкого кріплення гіпсокартону та OSB
• плавне регулювання відстані від 1 см та кута обшивки
• дозволяє для легкого вирівнювання кривих і нерівних поверхонь
• для монтажу плоских стель із широким діапазоном відстаней, багаторівневих
• для монтажу фальшпідлоги на шпалах, балках і стелі балки
• рекомендується для монтажу шахт, горищ тощо.
• дозволяє одночасно встановлювати тепло-, звуко- та пароізоляцію

Набір L110 включає:

• монтажні пластини (KT 3G 120 PP з поліпропілену) із зовнішнім діаметром ø 120 мм, з перфорацією або без неї, із вбудованим кульковим елементом із сплаву цинку, з внутрішньою різьбою M8, 21 шт.
• кріпильні елементи у вигляді шпильки, що закінчується різьбою М8 з одного боку з утримуючим хомутом, 21 шт.
• анкерний елемент у землі: (пластикові розширювальні манжети з поліпропілену), 21 шт.
• сталеві гвинти, захищені від корозії, Ø 3,5 x 35 мм, 84 шт.

ІНСТРУКЦІЇ З ВСТАНОВЛЕННЯ В ДОКЛАДЕННІ

Основні властивості

• легкий монтаж - точкове кріплення дозволяє виконувати роботи (встановлення дискових роз’ємів і облицювальних панелей) одна людина< /li>
• дуже швидкий прогрес – встановлення повнорозмірної плати обмежується двома етапами: створення дюжини або близько того отворів, у які слід приєднати роз’єми, та пригвинчування плати до пластини за допомогою сталевих гвинтів
• плавне регулювання відстані між дошкою та землею та кута нахилу дощок покриття (±27°) - відстань дощок від землі можна вільно регулювати, незалежно від геометрії стін або штукатурного покриття, в діапазоні 14-200 мм, а після використання елементів розширення у випадку стель навіть до 500 мм. Дозволяє встановлювати обшивку дощок під кутом (макс. ±27°)
• Підкладка (як мінеральна, так і дерев’яна) для кріплення системи ATLAS M-3G повинна бути стійкою та несучою. Не потребує підготовчих робіт: вирівнювання, зрізання потрісканих штукатурок, ґрунтування тощо - система дозволяє точно монтувати плити на дуже нерівну або потріскану штукатурку, у місцях дефектів стін тощо. li>
• можливість корекції геометрії стін у разі увігнутих або опуклих кутів з кутом, відмінним від 90° - з’єднувачі можна використовувати як додатковий елемент у разі приклеювання гіпсокартонних плит до дуже нерівні поверхні (>20 мм). Потім їх можна розмістити локально в місцях, де виникають найбільші нерівності, без необхідності виконувати т.зв. підкладки
• можливість безконфліктного розподілу електричних, водопровідних і каналізаційних установок і вентиляційних каналів під поверхнею облицювання дошкою - у разі наявних трубопроводів або електропроводки вони дозволяють швидкий монтаж плит із збереженням необхідної стійкості кріплення
• можливість поєднання ATLAS M-system 3G з:

  - традиційними технологіями, такими як стелі, оштукатурені гіпсовою штукатуркою,

  - елементи дворівневих і більше рівневих стель, монтуються на основі з'єднувачів 120 PP, 120 ZN або 120 N,

• компенсація напруги - завдяки точковому кріпленню окремих дощок; Після заповнення плити утворюють жорсткий щит, що усуває подальші напруги між ними і запобігає утворенню тріщин на стиках; щит має компенсаційні шви по відношенню до облицювання прилеглих стін і стелі, що забезпечує свободу деформації
• швидкий монтаж елементів обшивки з гіпсокартону - занижені стелі на частині поверхні, елементи обшивки на стінах приміщень і т.д. Їх можна швидко встановлювати на виділених ділянках стін і стелі, примикаючи до раніше готових штукатурок, доповнюючи внутрішню обробку

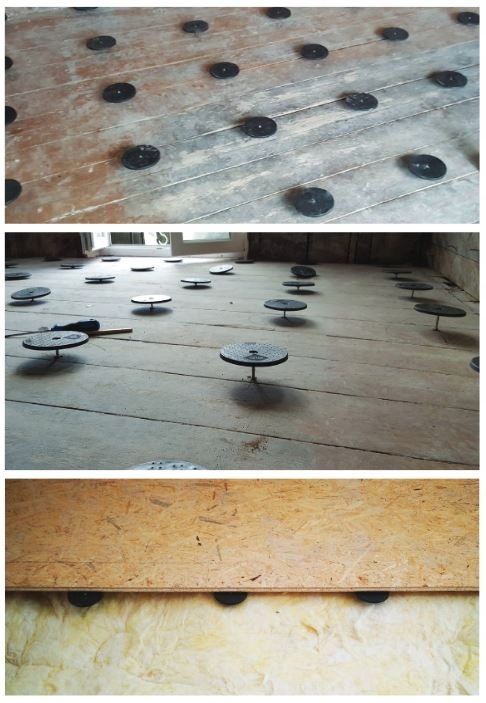

• швидке влаштування підлоги на існуючі підлоги без необхідності проведення демонтажних робіт
b>, відсутність мокрих етапів робіт і технологічних перерв - без додаткового навантаження на конструкцію стелі
• можливість зменшення відстані між покриттям і землі до 1 см - що дозволяє мінімізувати втрати об'єму приміщення< /li>
