ATO3004 - портативний набір осцилографів з валізою

ATO3004 – набір портативних автомобільних осцилографів Micsig із футляром

Опис

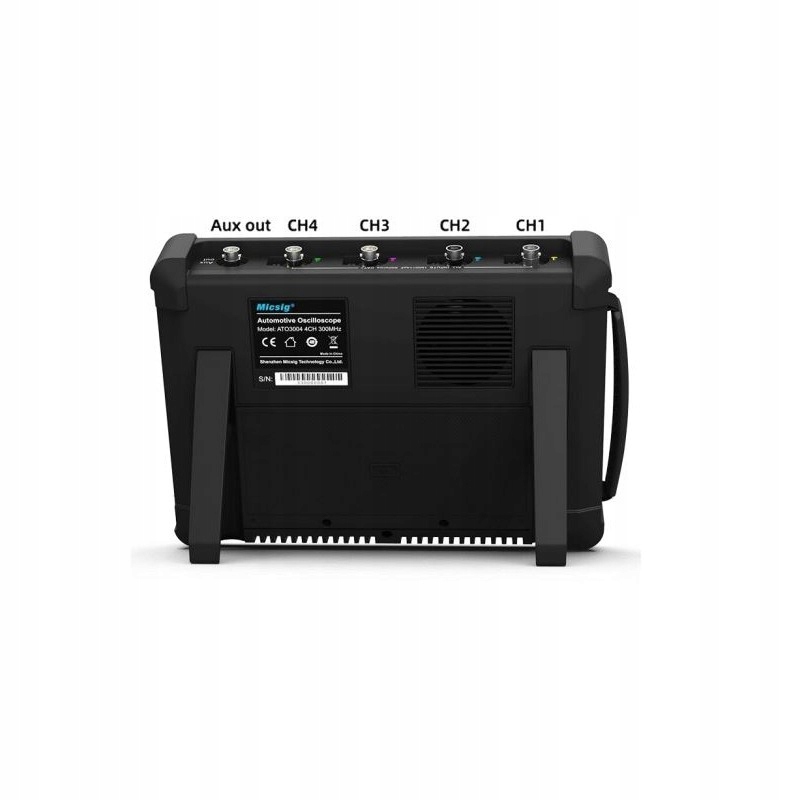

Портативний осцилограф серії Micsig Automotive – це цифровий осцилограф із 10,1-дюймовим РК-дисплеєм і сенсорним екраном, а також вбудованим програмне забезпечення для діагностики автомобіля. Пристрій має чотири канали вимірювання і характеризується хорошими параметрами вимірювання: смуга пропускання 300 МГц, частота дискретизації 2 Гвиб./с і буфер пам'яті 220 Мпц. Він має численні виходи, що дозволяють підключатися до іншого пристрою через порти USB Host, HDMI і WiFi. Крім того, осцилограф оснащений роз'ємом живлення і акумулятором ємністю 7500 мАг, що дозволяє працювати до 2 годин на одному заряді. У корпусі також є підставка, що дозволяє розмістити осцилограф під кутом 45° для зручності роботи.

Осцилограф оснащений вбудованим інтегрованим програмним забезпеченням для діагностики автомобіля. Він підтримує всі необхідні функції, корисні в автомобільній промисловості – від аналізу роботи системи заряджання та запалювання до датчиків, приводів і перевірки тиску.

Основні діагностичні функції включають:

• Тестування запалювання
• Тестування приводів: електромагнітні клапани, свічки розжарювання, IAC, форсунки, регулятор тиску, дросель
• Тестування датчиків: ABS, потік повітря, прискорення, розподільний вал , температура, лямбда-зонд, положення дросельної заслінки
• Випробування тиску: впускний колектор, вихлопна труба, циліндр, шатун
• Випробування ланцюга зарядки

пристрій має вбудовану підтримку зв'язку з використанням протоколів, широко використовуваних в автомобільній промисловості: CAN, LIN, Flexray і K-line.

Осцилограф має 32 ГБ вбудованої пам'яті, завдяки якій користувач може зберігати скріншоти безпосередньо на пристрої, а вбудована функція швидкого збереження істотно полегшує і спрощує процес запису даних. Виробник також пропонує додатки для осцилографа, доступні для ПК і мобільних пристроїв з Android і iOS. Завдяки цьому ви можете зручно користуватися пристроєм віддалено. У комплект пристрою входять пробники BNC, блок живлення та аксесуари для полегшення роботи з осцилографом.

Властивості

• Пропускна здатність: 300 МГц
• Канали: 4< /li>
• Швидкість дискретизації: 2 Гвиб./с
• Буфер пам'яті: 220 Мпікс.
• Швидкість захоплення до 300 000 wfm/с
• Вхід діапазон чутливості: 1 мВ/под. ~ 10 В/под. (1 МОм)；1 мВ/под. ~ 10 В/под. (50 Ом)
• Смуговий фільтр: 20 МГц, низькі частоти (до 30 кГц)
• Вхідний опір: 1 МОм/50 Ом
• Часова база: 1ns/div ~ 1ks/div
• Виходи: Wi-Fi, HDMI, USB 3.0/2.0 Host, USB Type C, GND, живлення постійного струму, тригерний вихід
• Підтримка тестів: схеми заряджання/запуску, датчики, приводи, запалювання, мережі (CAN L/H, CAN FD, LIN, Flexray, лінія K), комбіновані тести< /li>
• Декодування інтерфейсу: UART, CAN, CAN FD, LIN, SPI, I²C
• Дисплей:
• TFT LCD 10.1"
• Роздільна здатність 1280 x 800 пікселів
• Діапазон відображення 11x10
• Ємнісний сенсорний екран
• Вбудована пам'ять 32 ГБ, форми хвиль і знімки екрана можна переглядати та редагувати на осцилографі
• Додатки для Android, iOS і ПК для дистанційного керування
• Акумулятор: 7,4 В, 7500 мАг (час роботи до 5 год)
• Розміри: 265 x 192 x 50 мм
• Вага: 1,9 кг

У комплекті

• Осцилограф
• 2 x BNC-щуп
li >
• 4 x затискачі типу «крокодил»
• 4 x адаптер BNC – банан
• 4 x гнучкий наконечник
• Адаптер живлення
• Вилка ззаду
