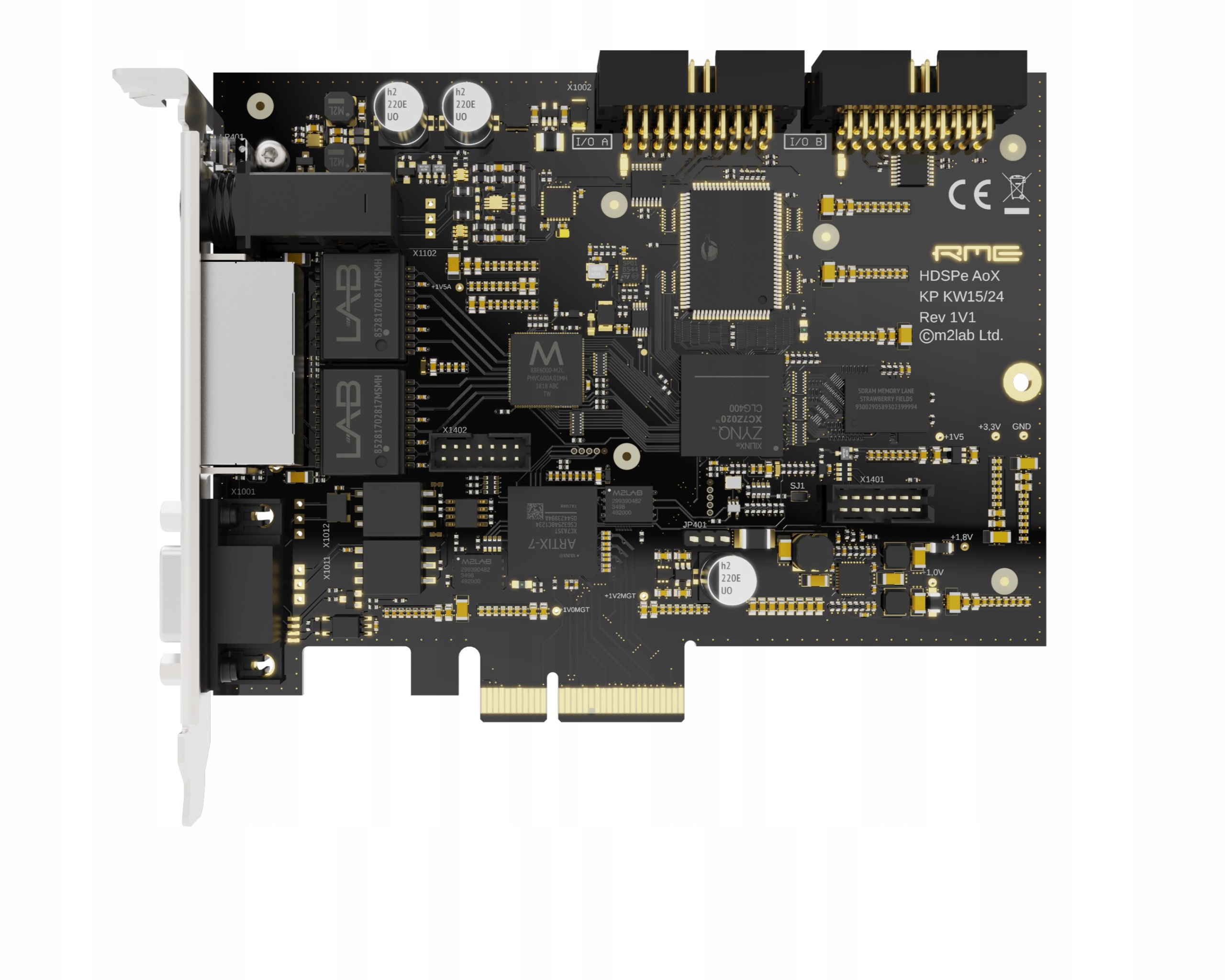

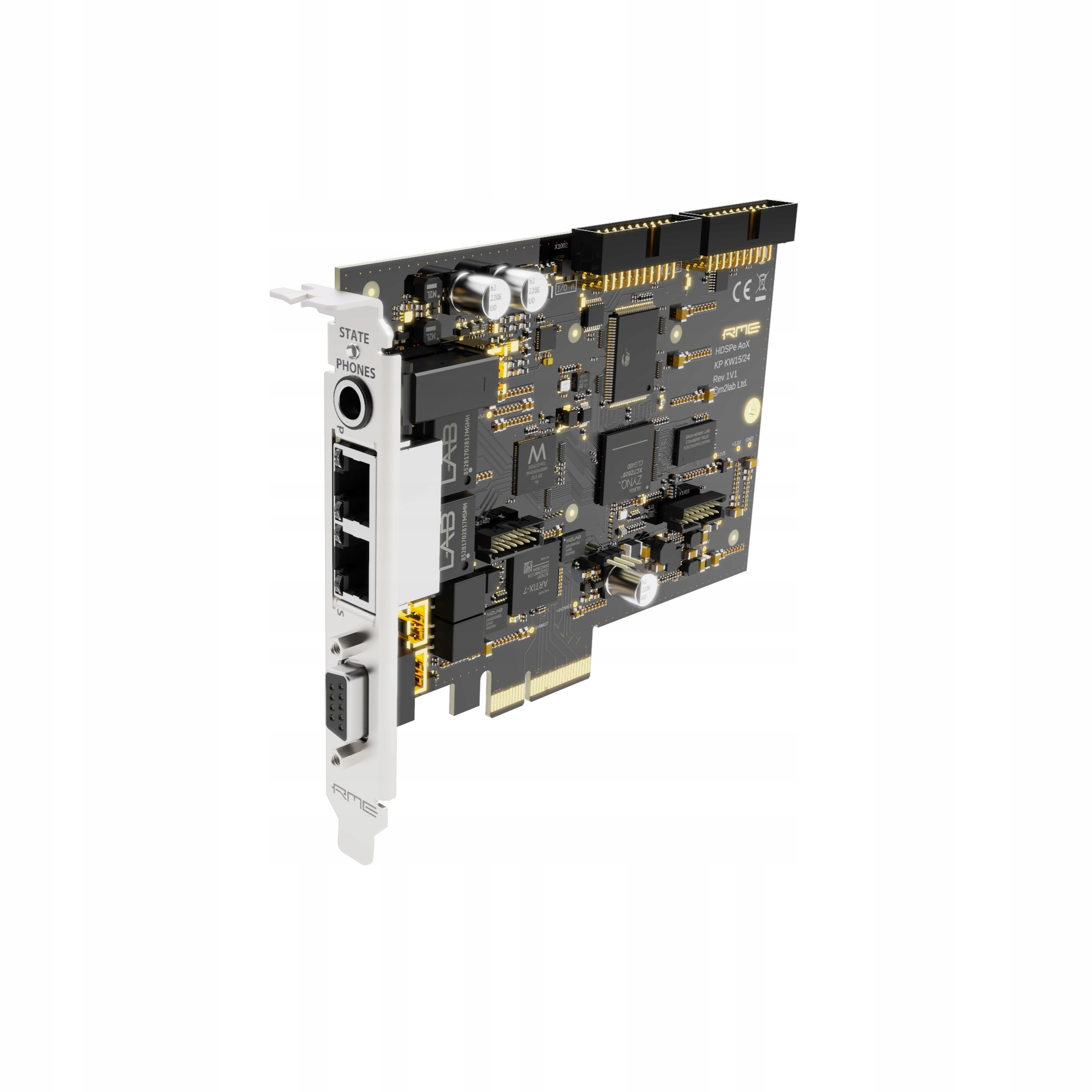

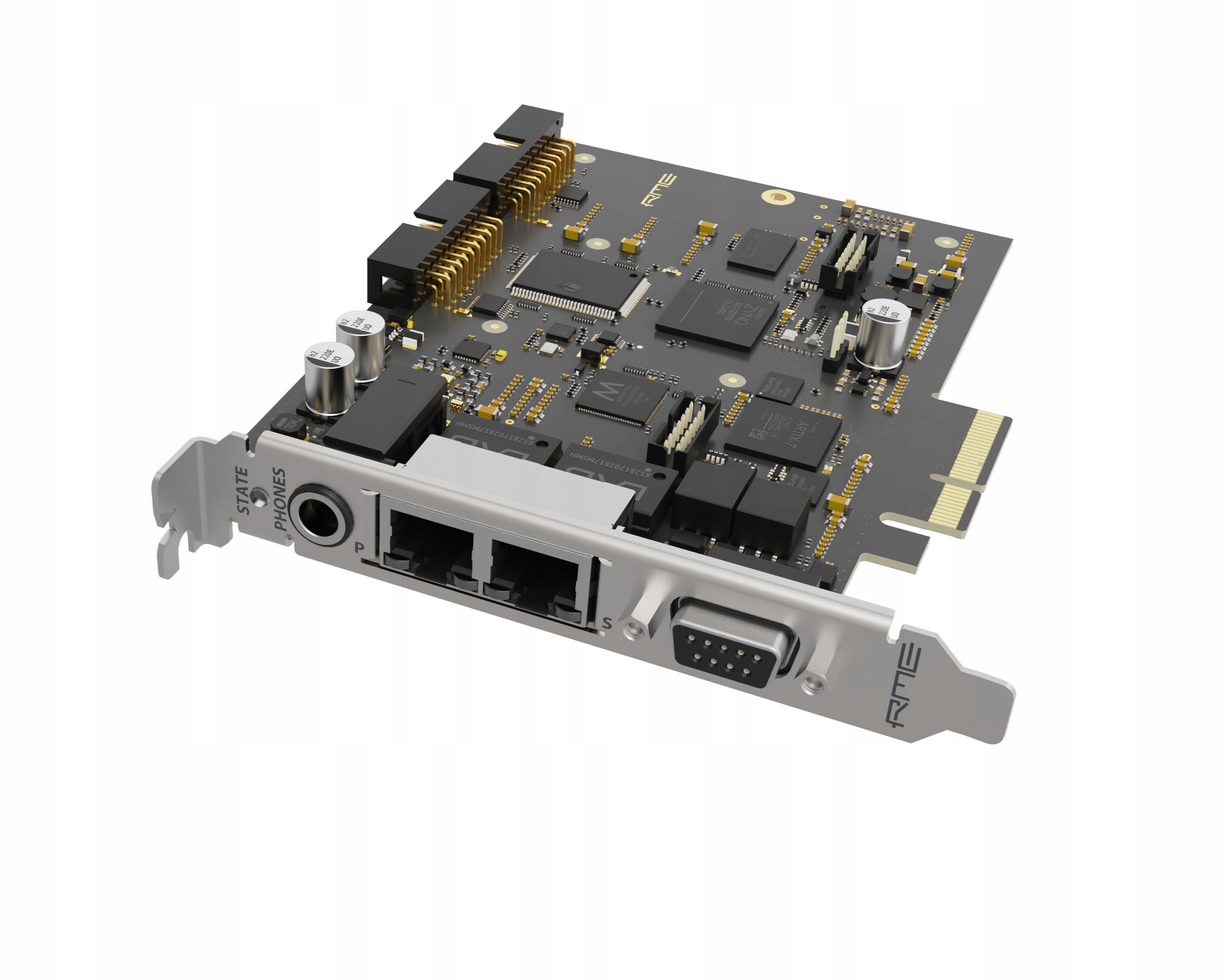

Аудіоінтерфейсна карта RME HDSPe AoX-M

RME HDSPe AoX-M- 128-канальна карта PCI Express із протоколом Milan®

RME HDSPe AoX-M — це революційна мережева аудіоінтерфейсна карта PCI Express, яка встановлює нову віху у високопродуктивних аудіоінтерфейсах. Це версія Milan® із роздільною здатністю 128 x 128, яка використовує відому архітектуру драйверів RME для забезпечення великої кількості каналів у будь-якій DAW разом із 256-канальним механізмом TotalMix™, апаратним мікшером RME із наднизькою затримкою на основі FPGA.

Можливості каналів і підключення

Займаючи лише один слот, Інтерфейс PCIe x4 передає та приймає до 128 каналів аудіосигналів через два окремих порти Gigabit Ethernet. Мережеві аудіоканали можна частково замінити (або розширити у випадку версії Milan®) сигналами MADI, додавши до двох додаткових двонаправлених плат розширення - оптичних або коаксіальних SFP. Завдяки цьому вперше можна об’єднати в один аудіоінтерфейс:

• Чотири входи сигналу MADI

• Чотири виходи сигналу MADI

• До 256 мережевих аудіоканалів у кожному напрямку

Система сумісна з macOS® і Windows®.

Моніторинг і додаткові Особливості

Незважаючи на величезні можливості каналів, карта оснащена ¼" роз’ємом для навушників, який дозволяє звукорежисерам відстежувати будь-який сигнал, що надходить на карту – від комп’ютера, мережі або додаткових входів MADI. Крім того, є цифровий стерео вхід/вихід AES3 з MIDI на кабелі, що робить його універсальним і повністю професійним рішенням. Доступний порт вводу/виводу Word Clock на додаткових картках MADI.

Керування великою кількістю каналів

Користувач може керувати величезною кількістю каналів за допомогою діалогового вікна програмного забезпечення драйвера, яке включає матрицю маршрутизації, що створює зв’язки між апаратним вводом-виводом і програмним вводом-виводом, що забезпечує велику гнучкість.

По-перше, користувач вибирає, які 256 каналів надіслати до TotalMix, який надає такі потужні функції, як вимірювання рівня, керування попередніми настройками, макети, субмікси, петля тощо. Користувач може вибрати додаткові 256 каналів, які будуть передані безпосередньо в DAW, що означає, що для запису буде видно 512 каналів.

Потім користувач вибирає, які канали – знову 256 із TotalMix і додаткові 256 каналів безпосередньо з DAW – слід надіслати на апаратні виходи карти.

Підтримка вищої частоти дискретизації

Вища частоти дискретизації підтримуються з відповідним зменшенням кількості каналів: половина на 96 кГц, чверть на 192 кГц, за винятком міланської версії, яка підтримує 128 каналів на 96 кГц і 64 канали на 192 кГц.

TotalMix™ – розширене мікшування

TotalMix™ — це апаратний мікшер на основі FPGA з наднизькою затримкою пропонує 256 каналів обробки. Він забезпечує базову функціональність з усіма чудовими перевагами, такими як вимірювачі рівня, пресети, макети, петля, субмікси та багато іншого.

Програми

Обидві карти також можна встановити в зовнішні корпуси Thunderbolt™ як ідеальне доповнення до налаштувань мобільного запису або в стандартні DAW чи аудіопроцесори.

Специфікація

Основні параметри

• Тип: карта PCI Express x4

• Версія: Milan® (128 x 128 каналів)

• Мережеві роз’єми: 2 гігабітні порти Ethernet. (Milan®)

• Загальна видимість у DAW: до 512 каналів для запису

• TotalMix™: 256 каналів обробки

• Прямий потік: додаткові 256 каналів

Частоти вибірка

• 48 кГц: 128 каналів (Milan®)

• 96 кГц: 128 каналів (Milan®)

• 192 кГц: 64 канали (Milan®)

Розширення MADI

• Додаткові карти розширення: до 2

• Типи карт: оптична SFP або коаксіальна

• Входи MADI: до 4 сигналів

• Виходи MADI: до 4 сигнали

• Word Годинник: вхід/вихід (на додаткових картах MADI)

Додаткові входи/виходи

• Навушники: ¼" стереороз’єм

• AES3: цифровий стерео вхід/вихід (на кабелі) прорив)

• MIDI: вхід/вихід (на проривному кабелі)

Керування сигналами

• Матриця маршрутизації: З’єднання між апаратним вводом-виводом і програмним вводом-виводом

• Моніторинг: усі сигнали, що досягають карти

• Архітектура драйвера: Відома архітектура RME

Програмне забезпечення та функції

• TotalMix™: 256-канальний апаратний мікшер на основі FPGA

• Функції TotalMix™:

• Вимірювання рівня сигналу

• Керування попередніми налаштуваннями

• Макети

• Субмікси

• Петлевий хід

• Наднизький затримка

• Керування інтерфейсом: діалогове вікно драйвера з матрицею маршрутизації

Системні вимоги

• Слот: PCI Express x4 (один слот)

• Сумісність:

• Стандарт ПК/Mac

• Зовнішні корпуси Thunderbolt™

• DAW та аудіопроцесори

Ключові відмінності версії Milan®

• Канали: 128 x 128 (на відміну від 512 x 512 у Dante® версія)

• Розширюваність: Можливість розширення каналів MADI

• Частоти: Повні 128 каналів на 96 кГц, 64 канали на 192 кГц
