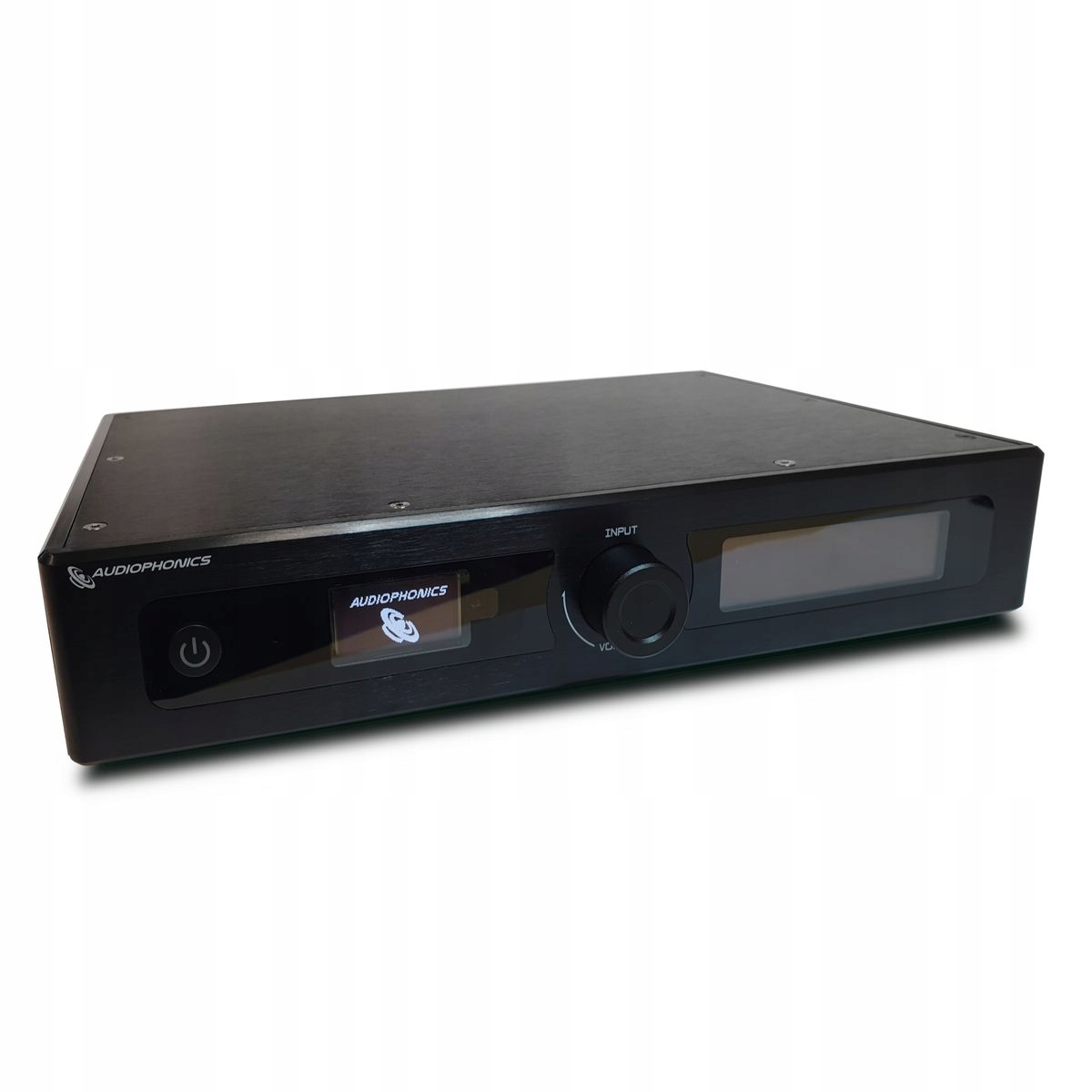

Симетричний ЦАП AUDIOPHONICS EVO-SABER 2xES9038Q2M і Streamer для Raspberry Pi 4

• Повна версія комплекту EVO Sabre з усіма компонентами (електроніка + корпус + опції, включаючи Raspberry Pi 4, пульт дистанційного керування та блок живлення), що пропонує функціональний цифро-аналоговий перетворювач Sabre-EVO.
• Плата ЦАП у симетричній системі 2x 9038Q2M від ESS (32 біти/768 кГц) із повним набором роз’ємів і вхідних інтерфейсів (SPDIF коаксіальний і оптичний, USB, I2S і Bluetooth).
• Вхід I2S обладнано комп’ютером Raspberry Pi 4, який виконує функції стримера.
• Офіційно підтримується операційна система Volumio з плагіном Audiophonics.
• Дистрибутив аудіопрогравача moOde також доступний і протестований нами.

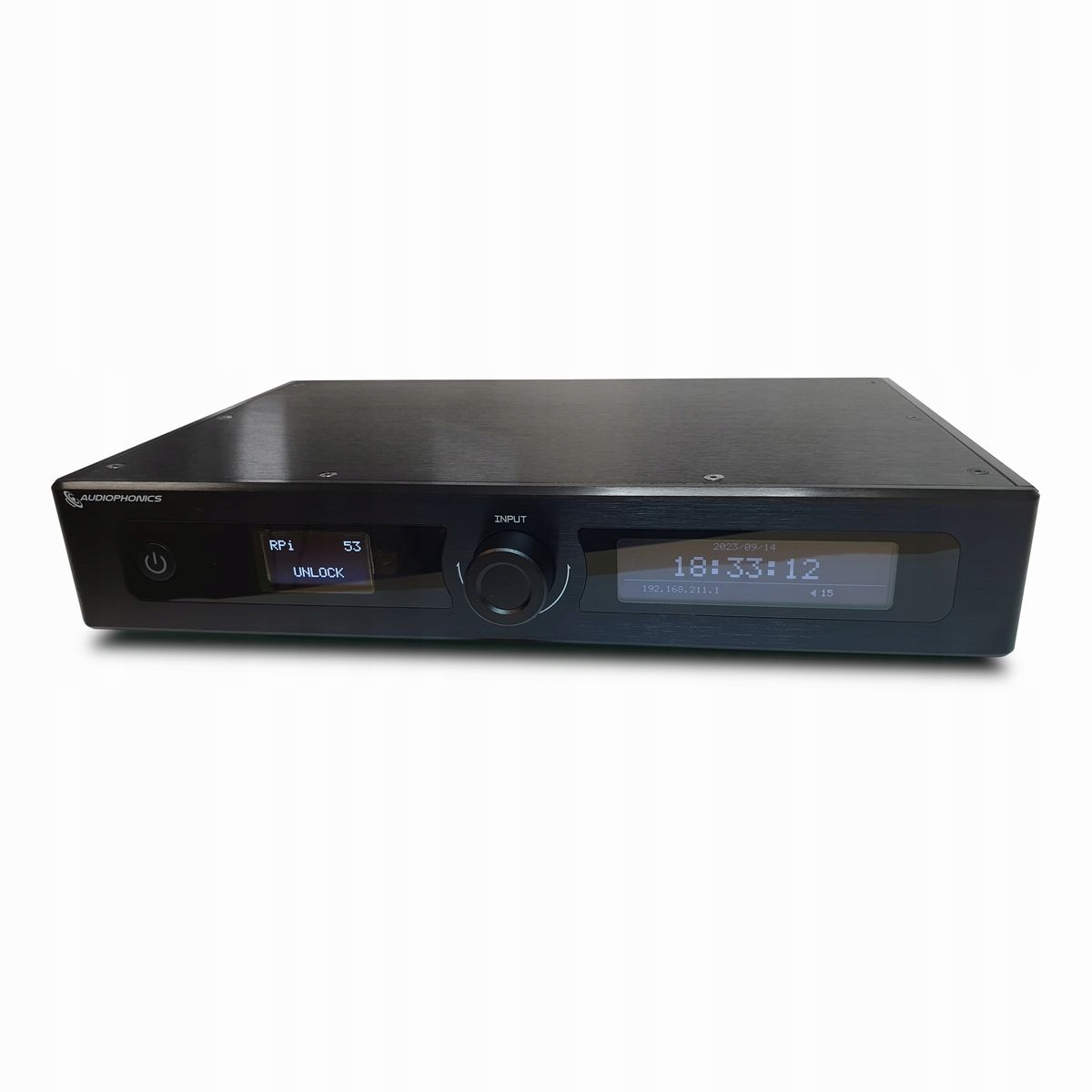

• Пристрій оснащено двома OLED-дисплеями – 1,3″ 128×64, який разом із кодером становить інтерфейс перетворювача, і 3,12″ 256×64 для Raspberry Pi .
• Стан: новий у замінній упаковці
< /ul>

Завдяки 100% алюмінієвому корпусу, подвійним екранам, поворотному селектору, пульту дистанційного керування та широким можливостям підключення цей набір є чудовою можливістю вивчити основи професійного високоякісного декодера останнього покоління.

Плата EVO-SABER DAC справді оснащена всіма необхідними роз’ємами, включаючи роз’єм GPIO для комп’ютера Raspberry Pi (входить у комплект). Це розширення перетворює ЦАП на повнофункціональне рішення для відтворення музики, забезпечуючи потокове передавання аудіофайлів високої роздільної здатності з широкого спектру джерел - завдяки широким можливостям дротового підключення (коаксіальний S/PDIF, оптичний, USB-аудіо, USB-накопичувач), а також бездротовий. (Wi-Fi, Bluetooth 5.0 з усіма відповідними аудіопротоколами). Ідучи ще далі, чохол забезпечує легкий доступ до відеопорту (HDMI) і підтримки SD-карти для Raspberry Pi 4.

Все, що вам потрібно зробити, це вибрати та встановити одне з багатьох безкоштовних програмних рішень і підключіть свій пристрій до підсилювача чи активних динаміків, щоб отримати переваги повного високоякісного HiFi-пристрою, багатофункціонального та готового до використання.

Плата Audiophonics EVO-SABRE DAC

Дві мікросхеми ES9038Q2M у симетричній аудіосхемі

EVO-Sabre — це точний ЦАП, що використовує два 32-розрядні мікросхеми Sabre ES9038Q2M, інтегровані в режим подвійного моно: кожна з них мікросхеми використовують власну обчислювальну потужність, на 100% присвячену одному каналу стереосигналу. Це дозволяє отримати звук із винятковою прозорістю та надзвичайно низькими перехресними перешкодами.

Цей компонент є частиною флагманської серії ESS і є одним із найкращих апаратних рішень, доступних наразі для декодування високоякісного аудіо. Він використовує архітектуру HyperStream 32 BIT 768 кГц із вбудованою підтримкою DSD. Кожна з цих мікросхем також оснащена розширеними фільтрами реконструкції та використовує деякі з найкращих методів дизерінгу, доступних на аудіоринку.

Цифро-аналогові перетворювачі ESS ES9038Q2M SABER також дуже популярні завдяки можливості регулюйте гучність, практично не впливаючи на бітрейт аудіо.

Плата працює в збалансованому та односторонньому режимі, пропонуючи як збалансований стереовихід на 3-полюсному роз’ємі XLR, так і односторонній стереовихід на роз’ємах RCA . Завдяки цьому модуль ідеально підходить для більшості сценаріїв інтеграції та легко знайде своє місце як у мінімалістичних аудіопроектах, так і в дуже складних Hi-Fi інсталяціях.

Інтерфейс XMOS U208 USB

Вхід USB-B (USB-2) працює з USB-інтерфейсом XMOS U208. Це еталонний компонент у сфері високоякісної музики, який підтримує цифрові потоки до 32-біт 768 кГц, а також (власний) DSD512.

Цей асинхронний USB-роз’єм розроблено з урахуванням високої роздільної здатності. інтерфейс має обчислювальну потужність 1000 MIPS, і все це розроблено для обробки цифрових аудіосигналів з мінімальним тремтінням і шумом.

Коли ЦАП EVO-SABRE використовується в поєднанні з Raspberry Pi, цей USB високої роздільної здатності вхід дозволяє миттєво підключати цифрові потоки аудіо з RPI I2S до 384 кГц / DOP 128.

Чіп Altera Max FGPA

На відміну від свого попередника EVO -SABRE має кілька входів, керованих незалежним інтерфейсом.

Сигнали SPDIF обробляються FGPA Altera Max, який здатний виконувати чисту обробку цифрових вхідних потоків. Ці цифрові сигнали підключаються в I2S до кожної з двох мікросхем ЦАП, що є значним збільшенням

Технічні дані

Тип: Набір ЦАП

Чіп ЦАП: 2x ESS ES9038Q2M

Архітектура: Симетричні

аудіовходи:

- коаксіальний S/PDIF

- оптичний S/PDIF

- Bluetooth HQ

- USB-B (XMOS)

- I2S GPIO (розпіновка RPI-DAC)

Аудіовиходи:

- Стерео незбалансований RCA (2 В RMS)

- Стерео збалансований XLR (4 В RMS)

Частоти дискретизації

- USB: 768 кГц / DOP256

- RPI I2S: 384 кГц / DOP128

- SPDIF: 192 кГц / DOP64

Потужність

9 В постійного струму (мінімум 2 A) на роз’ємі DC jack (4 A джерело живлення включено)

Енергоспоживання в режимі очікування: 700mA p>

Інтерфейс USB: XMOS U208

FPGA: Altera Max

Корпус:< /b > 100% алюміній

Розміри:

Основна плата: 120 x 225 мм (макс. висота 32 мм)

Основний дисплей: 40 x 134 мм

Увесь пристрій: 185 x 300 x 55 мм

Вага: 1,3 кг

Примітка: короткий опис
